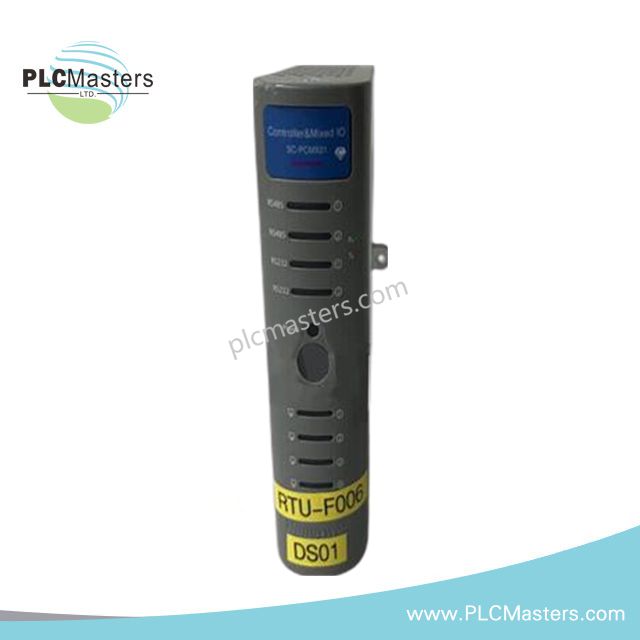

واحد ترمینال از راه دور Honeywell SC-PCMX01 51307195-175

بررسی اجمالی

The Honeywell SC-PCMX01 51307195-175 یک واحد ترمینال از راه دور (RTU) با عملکرد بالا در سری ControlEdge RTU2020 است. این دستگاه برای اتوماسیون صنعتی از راه دور در صنایع نفت و گاز، تصفیه آب و سیستم‌های خطوط لوله طراحی شده است. با طراحی شده برای محیط‌های سخت، دارای مصرف بسیار کم انرژی، پشتیبانی تعبیه‌شده از HART و سازگاری گسترده با پروتکل‌ها است. طراحی جمع‌وجور و مقاوم آن عملکرد پایدار را در شرایط دشوار میدانی تضمین می‌کند.

مشخصات فنی

جزئیات مدل

• شماره مدل: SC-PCMX01

• شماره قطعه: 51307195-175

پردازش و حافظه

• پردازنده: 400 مگاهرتز ARM Cortex-A8

• حافظه RAM: 256 مگابایت

• حافظه فلش: 512 مگابایت

قدرت

• ولتاژ ورودی: 10–36 VDC (معمولی 24 VDC ±20%)

• مصرف برق: معمولی 1.8 وات، حداکثر 20 وات

پیکربندی ورودی/خروجی

• ورودی‌های دیجیتال: 16 کانال، 24 ولت DC

• ورودی‌های آنالوگ: 8 کانال، رزولوشن 16 بیت (4–20 میلی‌آمپر یا 0–10 ولت DC)

• خروجی‌های دیجیتال: 8 کانال، 24 ولت DC، حداکثر 0.5 آمپر

• خروجی‌های آنالوگ: 4 کانال، رزولوشن 12 بیت (4–20 میلی‌آمپر)

رابط‌های ارتباطی

• پورت‌های اترنت: 2 (10/100 مگابیت بر ثانیه)

• پورت‌های سریال: 3 (RS-232/RS-485)

پشتیبانی پروتکل

• پروتکل‌های پشتیبانی شده: Modbus RTU/TCP، DNP3، IEC 61850

• HART: HART و HART-IP تعبیه شده

رتبه‌بندی‌های محیطی

• دمای کاری: –40°C تا +75°C

• دمای ذخیره‌سازی: –40°C تا +85°C

• رطوبت: 5٪ تا 95٪ RH، بدون تراکم

• محفظه: دارای رتبه IP66

حفاظت و قابلیت اطمینان

• محافظت در برابر افزایش ولتاژ: 4 کیلوولت (سریال)، 1.5 کیلوولت (اترنت)

• ساعت زمان واقعی: پشتیبان باتری 5 ساله در 25 درجه سانتی‌گراد

• مقاومت در برابر لرزش: 5 g (10–500 هرتز)

• مقاومت در برابر شوک: 30 g برای 11 میلی‌ثانیه
