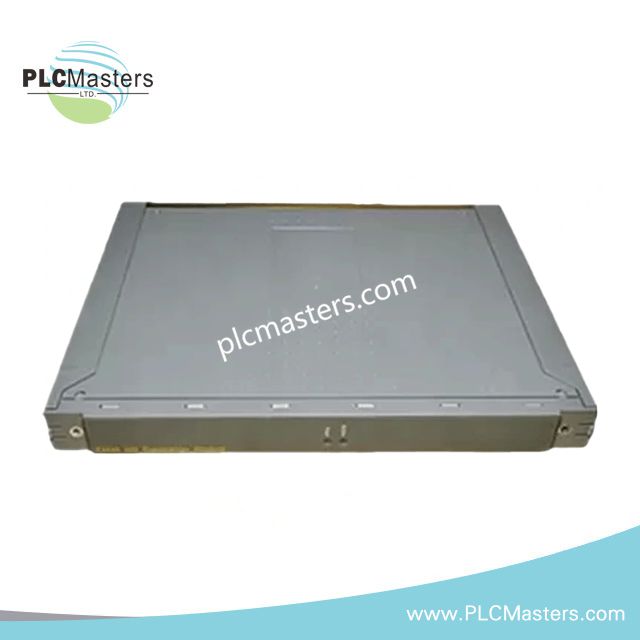

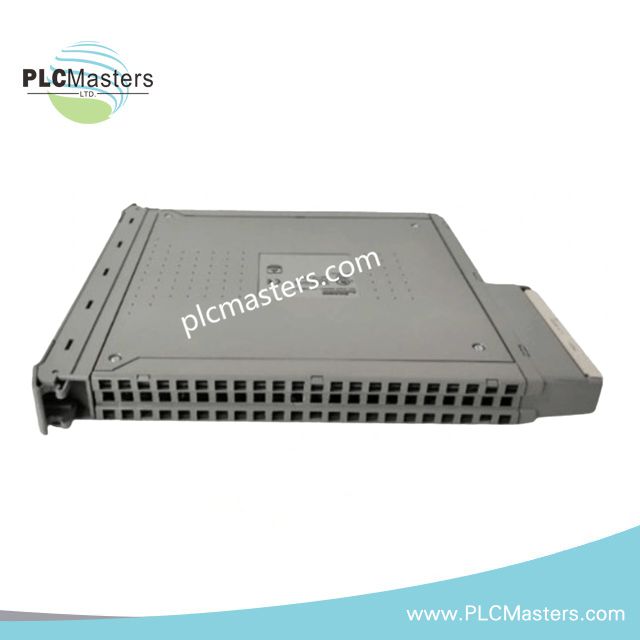

ماژول خروجی حفاظتی تحت پایش ICS Triplex T7488
$123.00
$320.00
توضیحات
این ماژول که برای اجرای بار ۱۲۰ ولت DC با عملکرد ایمن در پلتفرمهای Regent+Plus پیکربندی شده است، ICS Triplex T7488 (ماژول خروجی تحت نظارت و حفاظتشده T7488) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | T7488 |
| برند | ICS Triplex |
| مبدأ | بریتانیا |
| وزن | ۱٫۸ کیلوگرم |
| ابعاد | ۳۲۰ × ۳۲ × ۲۵۷ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۱٫۰ آمپر در دمای ۰ تا ۴۰ درجه سانتیگراد؛ ۰٫۷۵ آمپر در دمای ۶۰ درجه سانتیگراد برای هر کانال |
| کانالهای خروجی | ۱۶ خروجی حفاظتشده (۲ مجموعه ۸تایی) |
| محدوده ولتاژ | ۹۵ تا ۱۴۰ ولت DC |
| ایزولاسیون | حداقل ۲۵۰۰ ولت بین مدارهای فیلد و منطقی |
| فیوز | فیوز تندکار ۲ آمپر، ۲۵۰ ولت برای هر خروجی |
| افت ولتاژ در حالت روشن | حداکثر ۲٫۰ ولت |
| جریان نشتی | حداکثر ۵٫۵ میلیآمپر (ماژول تکی)؛ حداکثر ۸٫۵ میلیآمپر (ماژول دوتایی) |
| گواهیها | TÜV کلاس ریسک ۵، UL 508، CSA 22.2 No.142-M1981 |
ابزار دقیق ایمنی و افزونگی تحملپذیر در برابر خطا
این ماژول با استفاده از سوئیچینگ مسیرهای حفاظتشده داخلی، مفاهیم ساختاری افزونگی پیمانهای سهگانه (TMR) را بهکار میگیرد تا یکپارچگی ایمنی در سطح SIL3 تضمین شود. سوئیچهای خروجی دوتایی که بهصورت سری متصل هستند، از برقدار شدن ناخواسته بار خروجی فیلد در اثر هرگونه خرابی منفرد سختافزاری داخلی جلوگیری میکنند. حلقههای تشخیصی داخلی اختصاصی، پایش مداوم ایزولاسیون گالوانیکی، راستیآزمایی لحظهای مدار باز و تشخیص اتصال کوتاه در سیمکشی فیلد را انجام میدهند تا اجرای وضعیت ایمن بدون اختلال در عملکرد سیستم تضمین شود.
سؤالات متداول
س: آیا T7488 از تعویض آنلاین و گرم هنگام کارکرد زنده سیستم پشتیبانی میکند؟
ج: بله. این ماژول از نصب و خارجکردن در حالت روشن پشتیبانی میکند. خارجکردن یا نصب ماژول باعث قطع برق یا اختلال سیگنال در گذرگاههای فعال بکپلین نمیشود.
س: کانالهای خروجی منفرد فیلد چگونه در برابر شرایط اضافهجریان محافظت میشوند؟
ج: هر کانال به یک فیوز تندکار یکپارچه ۲ آمپر، ۲۵۰ ولت مجهز است که مستقیماً در مسیر خروجی قرار دارد تا خطاهای پاییندست را قطع کرده و از آسیب به برد سختافزاری جلوگیری کند.
س: چه چیزی سوختن فیوز یا وجود خطا در سیمکشی فیلد را در مجموعه محلی نشان میدهد؟
ج: نشانگرهای LED یکپارچه روی پنل جلویی، وضعیت منطقی کانال، وضعیت خطای ماژول، وضعیت فعال/خاموش و شرایط خطای بار یا فیوز هر کانال را مستقیماً نشان میدهند.
دستورالعملهای نصب در محل
- پیش از اتصال ترمینال خروجی، اطمینان حاصل کنید که منابع تغذیه فیلد در محدوده کاری ۹۵ تا ۱۴۰ ولت DC ثابت و قفل شدهاند.
- اتصالات شیلد خارجی را مستقیماً از طریق سیمهای تخلیه مسی با امپدانس پایین به باس زمین ابزار دقیق اصلی متصل کنید.
- برای حفظ محدوده دمای محیط زیر ۶۰ درجه سانتیگراد، فاصله کافی برای دفع حرارت را در بالا و پایین محفظه ماژول رعایت کنید.
- اطمینان حاصل کنید که مسیر تمام سیمکشیهای فیلد از مدارهای توزیع برق AC با ولتاژ بالا جدا باشد تا کوپلینگ القایی کاهش یابد.
