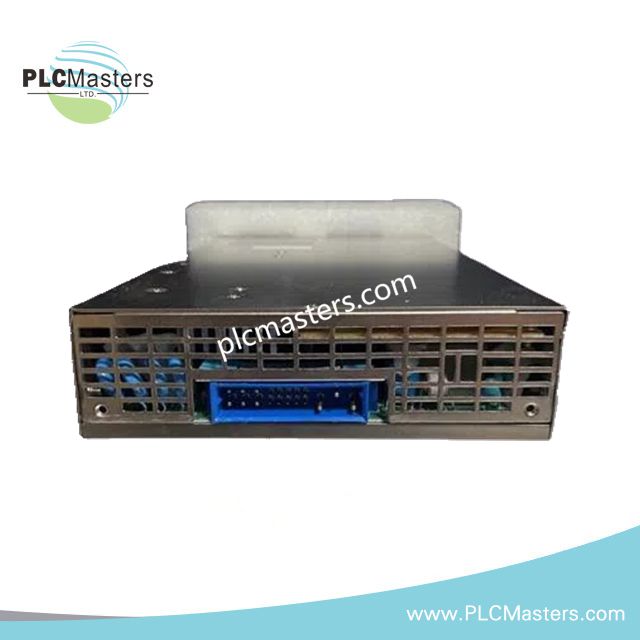

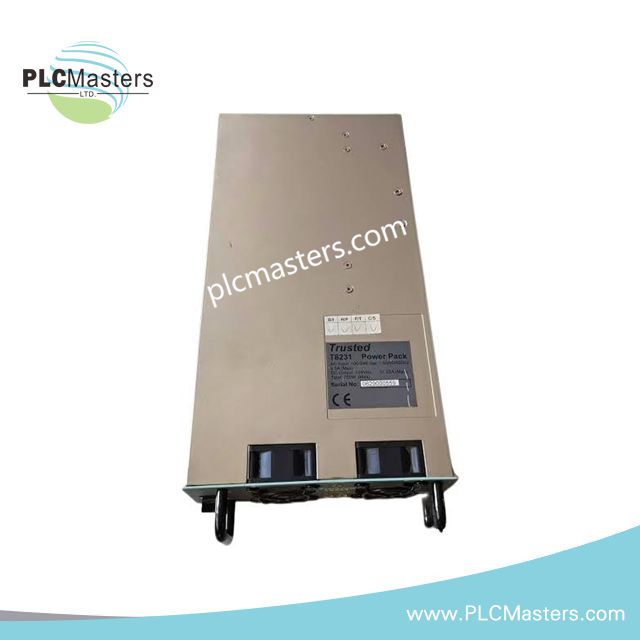

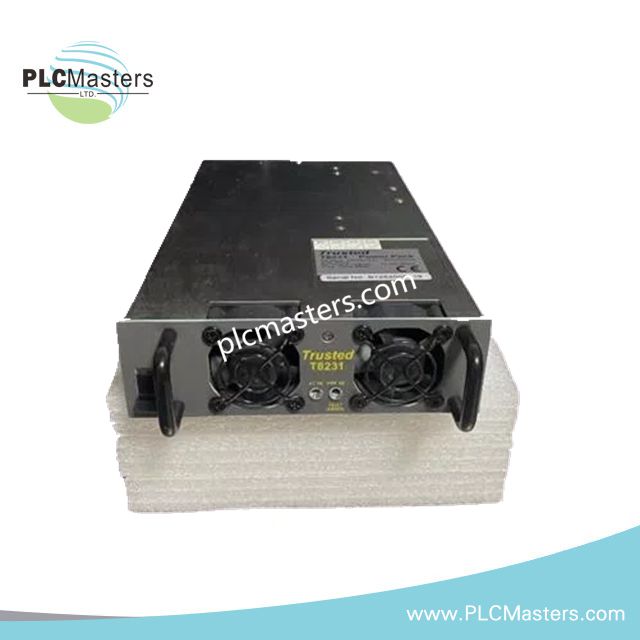

ماژول پردازنده TMR مورداعتماد ICS Triplex T8231
$123.00
$320.00
توضیحات
ماژول پردازنده TMR مورداعتماد ICS Triplex T8231
ماژول ICS Triplex T8231 (T8231 Trusted Processor Module) که برای کنترل ایمنی تحملپذیر در برابر خطا در سیستم Trusted TMR پیکربندی شده است، پردازش کنترلی افزونه را از طریق سه کانال پردازنده مستقل و رأیگیری سختافزاری 2oo3 اجرا میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | T8231 |
| برند | ICS Triplex |
| نوع محصول | ماژول پردازنده Trusted TMR |
| مبدأ | در دادههای ارائهشده مشخص نشده است |
| معماری | افزونگی ماژولار سهگانه (TMR)، سه کانال پردازنده مستقل |
| سطح یکپارچگی ایمنی | IEC 61508 SIL 3 |
| مکانیسم رأیگیری | رأیگیری اکثریت سختافزاری 2oo3 |
| ولتاژ کاری | 24 VDC، تأمینشده از طریق بکپلین شاسی کنترلر |
| مصرف برق | تقریباً 35 W تا 45 W، بسته به پیکربندی |
| فناوری پردازنده | پردازندههای RISC سیودوبیتی، سه واحد اجرای مستقل |
| حافظه | حافظه Flash با چگالی بالا؛ RAM / NVRAM با پشتیبانی باتری |
| تشخیص عیب | خودتشخیصی پسزمینه، بررسیهای ECC حافظه، آزمون چرخهای همگام |
| توالی رویدادها | وضوح زمانی ثبت مُهر رویداد 1 ms |
| درگاههای رابط | اترنت افزونه دوگانه، 10/100 Mbps؛ رابطهای سریال RS-232 / RS-485؛ لینک گذرگاه پردازنده |
| ارتباط بین ماژولها | گذرگاه پرسرعت بینماژولی Trusted TMR |
| دمای کاری | 0 درجه سانتیگراد تا +60 درجه سانتیگراد |
| دمای نگهداری | -25 درجه سانتیگراد تا +70 درجه سانتیگراد |
| رطوبت نسبی | 5% تا 95%، بدون میعان |
| وزن | 2.7 kg |
| ابعاد شلف تغذیه | 43 mm ارتفاع x 483 mm عرض x 340 mm عمق |
معماری TMR و اجرای ایمن در برابر خطا
T8231 سه کانال پردازنده مستقل را در معماری Trusted TMR پیادهسازی میکند. هر کانال پردازشی برنامه کاربردی کنترل را بهطور مستقل اجرا میکند و رأیگیری سختافزاری، وضعیت کانالها را با استفاده از منطق اکثریت 2oo3 مقایسه میکند.
بنابراین، معماری رأیگیری میتواند یک خطای منفرد در کانال پردازنده را ایزوله کند، در حالی که کانالهای باقیمانده اجرای سیستم را ادامه میدهند. ارتباط با ماژولهای Trusted I/O از طریق گذرگاه پرسرعت بینماژولی TMR انجام میشود و جداسازی کانالها را پیش از رأیگیری خروجی حفظ میکند.
این ماژول دارای عملکردهای تشخیصی برای بررسی کارکرد پردازنده، یکپارچگی حافظه، همگامسازی اجرا و شرایط خطای داخلی است. دادههای ارائهشده، گواهی IEC 61508 SIL 3 را برای عملکرد مرتبط با ایمنی مشخص میکنند.
پرسشهای متداول
پرسش: آیا T8231 از معماری پردازنده افزونه استفاده میکند؟
پاسخ: بله. T8231 از سه کانال پردازنده مستقل در قالب معماری افزونگی ماژولار سهگانه با رأیگیری سختافزاری 2oo3 استفاده میکند.
پرسش: T8231 چگونه به ماژولهای Trusted I/O متصل میشود؟
پاسخ: پردازنده از طریق گذرگاه پرسرعت بینماژولی Trusted TMR با ماژولهای Trusted I/O ارتباط برقرار میکند.
پرسش: چه ابعادی برای نصب، مطابق دادههای ارائهشده درباره Power Pack، اعمال میشود؟
پاسخ: ابعاد شلف تغذیه ارائهشده 43 mm ارتفاع، 483 mm عرض و 340 mm عمق است. وزن اعلامشده 2.7 kg مربوط به مجموعه Power Pack مدل T8231/T8232 است.
راهنمای نصب در محل
- پردازنده و Power Pack مرتبط را مطابق آرایش مشخصشده شاسی سیستم Trusted نصب کنید.
- پیش از برقدار کردن ماژول، مسیر تغذیه 24 VDC را از طریق بکپلین شاسی کنترلر بررسی کنید.
- بین سیمکشی ارتباطی پردازنده و هادیهای برق با جریان بالا یا نویز زیاد، جداسازی فیزیکی برقرار کنید.
- کابلهای اترنت و ارتباط سریال را مطابق مستندات نصب مربوط به سیستم Trusted مسیردهی کنید.
- روشهای حفاظتی و اتصال زمین مناسب برای رابط ارتباطی متصل و طراحی کابینت را رعایت کنید.
- پیش از اعمال برق سیستم، جاگیری کانکتورها و مهار مکانیکی آنها را بررسی کنید.
- سیمکشی کانالهای TMR یا اتصالات رأیگیری را خارج از معماری تأییدشده سیستم Trusted تغییر ندهید.
- اطمینان حاصل کنید شرایط محیطی در محدوده مشخصات دما و رطوبت کاری ارائهشده باقی میماند.
- پس از نصب، عیبیابی سیستم را برای بررسی همگامسازی پردازنده، یکپارچگی حافظه، وضعیت ارتباطات و سلامت کانالها انجام دهید.
