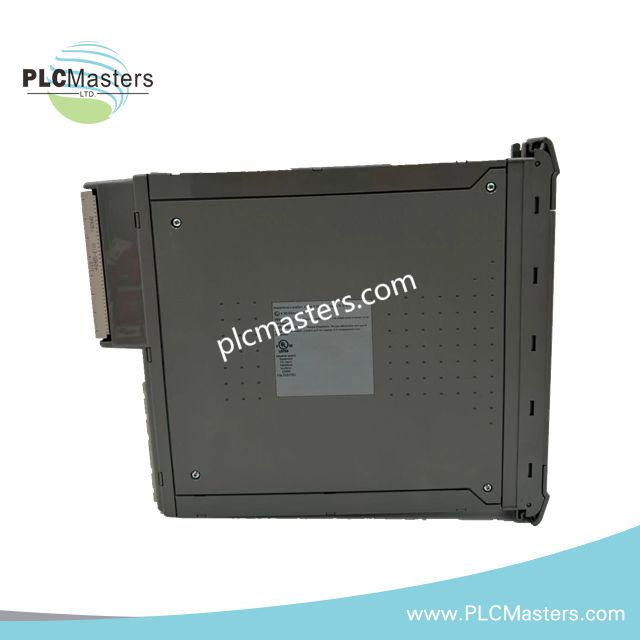

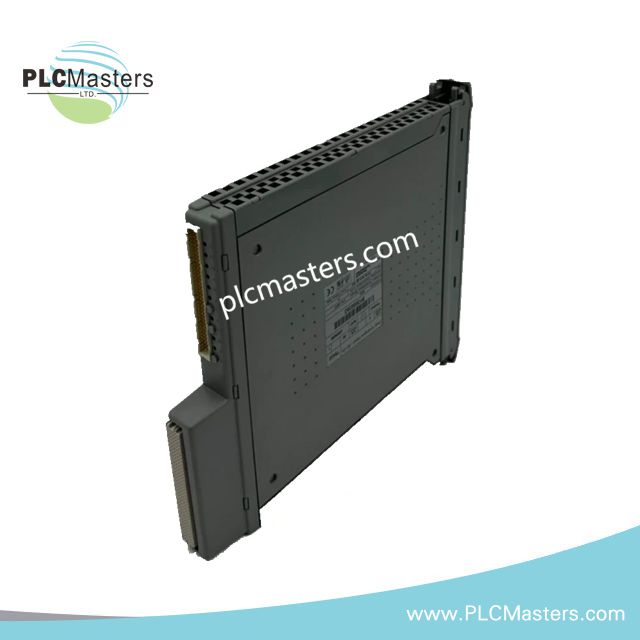

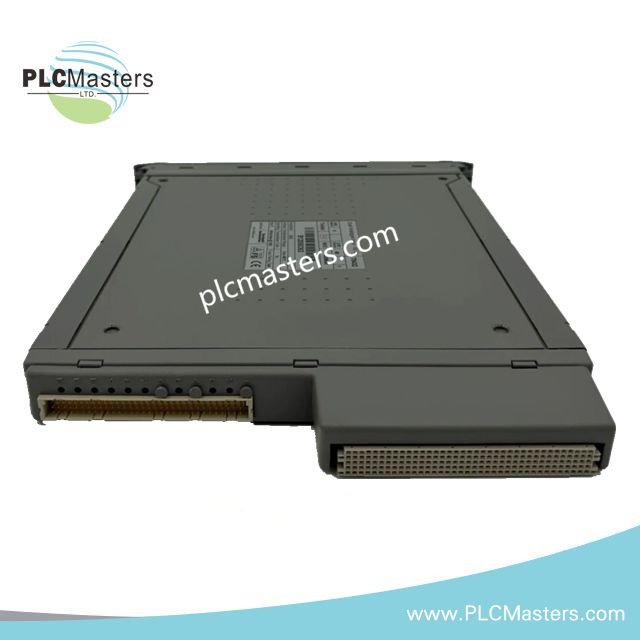

ماژول ورودی آنالوگ دوگانه با پوشش همریخت مورد اعتماد ICS Triplex T8432C
$123.00
$320.00
توضیحات
ICS Triplex T8432C که با عنوان T8432، یعنی ماژول ورودی آنالوگ Trusted نیز فهرست شده است، سیگنالهای آنالوگ دوگانه میدانی را در سیستمهای ایمنی Trusted TMR پایش میکند.
شرح پسوند و ماتریس مدل
| پارامتر | مشخصات |
|---|---|
| مدل پایه | T8432 |
| مدل کامل | T8432C |
| پسوند | C |
| عملکرد پسوند | ساختار دارای پوشش کانفورمال |
| پلتفرم | Trusted TMR |
پسوند C نشاندهنده اعمال پوشش کانفورمال روی ماژول برای محافظت محیطی در برابر رطوبت، گردوغبار و آلایندههای خورنده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | T8432C |
| برند | ICS Triplex / Rockwell Automation |
| نوع ماژول | ماژول ورودی آنالوگ دوگانه Trusted با پوشش کانفورمال |
| تعداد کانالها | ۶۰ کانال |
| انواع سیگنال ورودی | 0-10 V، 0-20 mA، 4-20 mA |
| تفکیکپذیری | ۱۶ بیت |
| دقت اندازهگیری | +/- ۰٫۱٪ از کل مقیاس |
| نرخ نمونهبرداری | حداکثر ۱۰۰ نمونه در ثانیه |
| گواهی ایمنی | IEC 61508 SIL 3 |
| ایزولاسیون | ایزولاسیون کانال نسبت به سیستم |
| دمای کاری | ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد |
| ابعاد | 482.6 mm x 133.4 mm x 342.9 mm |
| وزن | ۱٫۵ kg |
| قابلیت تعویض گرم | پشتیبانی میشود |
| عملکردهای تشخیصی | خودآزمایی، ثبت سوابق خطا و نمایش وضعیت با LED پنل جلویی |
معماری ایمنی TMR و پردازش ورودی آنالوگ
T8432C دارای ۶۰ کانال ورودی آنالوگ است که بهصورت مدارهای ورودی دوگانه برای پایش سیگنالهای میدانی پیکربندی شدهاند.
محدودههای سیگنال پشتیبانیشده شامل رابطهای آنالوگ 0-10 V، 0-20 mA و 4-20 mA هستند.
تفکیکپذیری ۱۶ بیتی و دقت اعلامشده +/- ۰٫۱٪ از کل مقیاس، مشخصههای عملکرد اندازهگیری ارائهشده را تعیین میکنند.
ایزولاسیون کانال نسبت به سیستم، مدار ورودی میدانی را از رابط سیستم جدا میکند و به مهار خطاهای الکتریکی کمک میکند.
این ماژول در معماری افزونه سهگانه Trusted کار میکند و از تعویض آنلاین ماژول پشتیبانی میکند.
پوشش کانفورمال، حفاظت فیزیکی بیشتری در برابر رطوبت، گردوغبار و آلایندههای خورنده موجود در جو فراهم میکند.
گواهی IEC 61508 SIL 3 نشاندهنده قابلیت یکپارچگی ایمنی اعلامشده برای پیکربندیهای قابلاعمال سیستم ابزار دقیق ایمنی است.
پرسشهای متداول
س: آیا T8432C از تعویض آنلاین پشتیبانی میکند؟
پ: بله، مشخصات ارائهشده قابلیت تعویض گرم را برای نصب یا خارجکردن ماژول بدون وقفه در عملکرد فرایند تأیید میکنند.
س: T8432C چه سیگنالهای آنالوگی را میتواند بپذیرد؟
پ: این ماژول سیگنالهای ورودی 0-10 V، 0-20 mA و 4-20 mA را در ۶۰ کانال میپذیرد.
س: پسوند C نشاندهنده چه تفاوت محیطی است؟
پ: پسوند C نشاندهنده پوشش کانفورمالی است که برای محافظت از مدارهای ماژول در برابر رطوبت، گردوغبار و آلایندههای خورنده در نظر گرفته شده است.
راهنمای نصب میدانی
ماژول را مطابق مستندات نصب سختافزار مربوطه، در محل تعیینشده سیستم Trusted نصب کنید.
پیش از برقدار کردن مدارهای مرتبط سیستم، جهتگیری ماژول، قرارگیری مکانیکی، درگیرشدن کانکتور و تجهیزات نگهدارنده را بررسی کنید.
سیمکشی سیگنالهای آنالوگ را جدا از هادیهای ولتاژبالا و مدارهای سوئیچینگ با جریان زیاد عبور دهید تا تداخل الکترومغناطیسی کاهش یابد.
در صورت الزام تجهیزات میدانی متصل و محیط نصب، از کابل ابزار دقیق شیلددار مناسب استفاده کنید.
شیلد کابلها را مطابق طراحی اتصال زمین سیستم متصل کنید و از ایجاد مسیرهای ناخواسته اتصال زمین چندنقطهای بپرهیزید.
پیش از راهاندازی کانالها، قطبیت ورودی، محدوده سیگنال، تخصیص ترمینال و پیوستگی مدار را بررسی کنید.
پیش از اتصال ترانسمیترهای میدانی یا منابع ولتاژ آنالوگ، نوع سیگنال موردنیاز را در پیکربندی تأیید کنید.
پس از نصب، نشانگرهای تشخیصی را بررسی کنید و مطمئن شوید وضعیت کانال و ماژول با شرایط کاری مورد انتظار مطابقت دارد.
برای تعویض گرم، خارجکردن و جایگزینی ماژول هنگام کارکرد سیستم، رویههای تأییدشده سیستم Trusted را دنبال کنید.
مصرف توان، ولتاژ ایزولاسیون یا رتبهبندیهای محیطی اضافی را فراتر از مقادیر مشخصشده در مستندات مربوطه استنباط نکنید.
