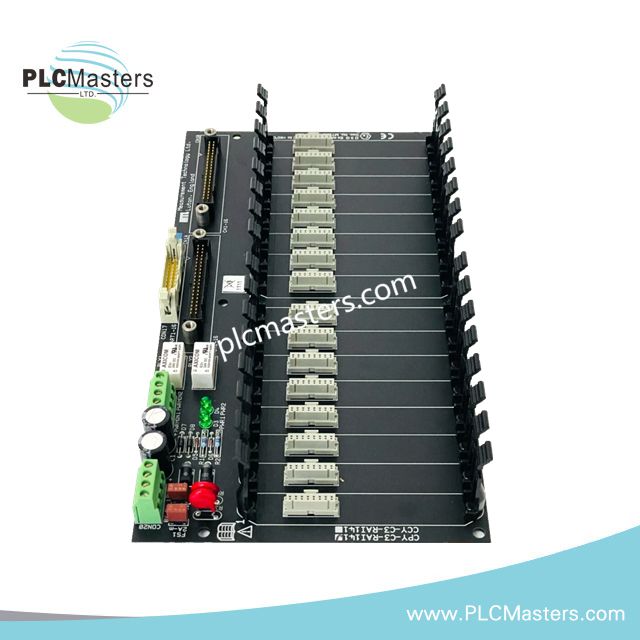

ماژول بک‌پلین MTL CPY-C3-RAI141

توضیحات محصول

ماژول MTL CPY-C3-RAI141 یک ماژول بک‌پلین طراحی شده برای ایزولاتورهای ایمنی ذاتی سری MTL4500 است. این ماژول ادغام بی‌نقص ماژول‌های ورودی آنالوگ Yokogawa را فراهم می‌کند و از حداکثر 16 کانال سیگنال 4–20 میلی‌آمپر پشتیبانی می‌کند. این ماژول انتقال سیگنال ایمن و قابل اعتماد در مناطق خطرناک را تضمین می‌کند و برای سیستم‌های کنترل توزیع‌شده، سیستم‌های خاموشی اضطراری و کاربردهای نظارت بر آتش و گاز ایده‌آل است. علاوه بر این، طراحی جمع‌وجور بک‌پلین نصب را ساده کرده و پیچیدگی سیم‌کشی را کاهش می‌دهد.

این ماژول از ایزولاتورهای MTL تک‌کاناله و دوکاناله پشتیبانی می‌کند و امکان پیکربندی‌های انعطاف‌پذیر و افزونه برای حلقه‌های حیاتی را فراهم می‌آورد. علاوه بر این، تطابق با ایمنی ذاتی برای جوهای انفجاری و چگالی بالای بسته‌بندی برای حداکثر ظرفیت کانال را حفظ می‌کند. فناوری نوآورانه ترانسفورماتور تخت آن اطمینان از قابلیت اطمینان بالا در حالی که مصرف انرژی را به حداقل می‌رساند، فراهم می‌کند.

ویژگی‌های کلیدی

• پشتیبانی از 16 کانال ورودی آنالوگ به ازای هر بک‌پلین برای ماژول‌های Yokogawa AAI141(-H) و AAI143(-H).

• سازگار با ایزولاتورهای تک‌کاناله MTL4541 / MTL4575 یا ایزولاتورهای دوکاناله MTL4544.

• معماری افزونه از پیکربندی‌های تحمل خطا برای سیستم‌های ایمنی حیاتی پشتیبانی می‌کند.

• طراحی ایمنی ذاتی عملکرد ایمن در مناطق خطرناک را تضمین می‌کند.

• نصب سریع زمان مهندسی و راه‌اندازی را کاهش می‌دهد.

• چیدمان با چگالی بالا امکان استفاده از کانال‌های ورودی/خروجی بیشتر در فضای محدود را می‌دهد.

• ایزولاتورهای سازگار با HART امکان استخراج یا انتقال سیگنال‌های HART را فراهم می‌کنند.

مشخصات فنی

• نوع ماژول: بک‌پلین برای ایزولاتورهای ایمنی ذاتی MTL4500

• کانال‌های ورودی آنالوگ: 16 کانال به ازای هر بک‌پلین

• نوع سیگنال: حلقه جریان 4–20 میلی‌آمپر

• ماژول‌های ورودی/خروجی سازگار: Yokogawa AAI141(-H)، AAI143(-H)

• ماژول‌های مرتبط MTL: MTL4541، MTL4575 ×16 یا MTL4544 ×8

• نوع کابل: KS1×2

• افزونگی: پشتیبانی شده برای حلقه‌های حیاتی

• ایزولاسیون: ایزولاسیون استاندارد ۳ پورت برای هر کانال

• فناوری: ترانسفورماتور تخت، مدار کم‌مصرف، طراحی جمع‌وجور

• ایمنی: ایمنی ذاتی برای مکان‌های خطرناک

• نصب: نصب شده روی بَک‌پلین برای یکپارچه‌سازی ساده سیستم

کاربردهای معمول

• سیستم‌های کنترل توزیع‌شده (DCS) برای صنایع فرآیندی

• سیستم‌های خاموش‌کن اضطراری (ESD) و حلقه‌های ابزار ایمنی

• شبکه‌های نظارت آتش و گاز (F&G)

• ادغام سیگنال آنالوگ در مناطق خطرناک برای اتوماسیون حیاتی

سؤالات متداول

سؤال: کدام ماژول‌های Yokogawa توسط CPY-C3-RAI141 پشتیبانی می‌شوند؟
پاسخ: از ماژول‌های ورودی آنالوگ AAI141(-H) و AAI143(-H) پشتیبانی می‌کند.

سؤال: این بَک‌پلین چند کانال آنالوگ را می‌تواند مدیریت کند؟
پاسخ: تا ۱۶ کانال سیگنال ۴–۲۰ میلی‌آمپر.

سؤال: آیا می‌توان در مناطق خطرناک از آن استفاده کرد؟
پاسخ: بله، این یک بَک‌پلین ایمنی ذاتی است که برای محیط‌های خطرناک مطابقت دارد.

سؤال: آیا از افزونگی پشتیبانی می‌کند؟
پاسخ: بله، امکان پیکربندی افزونه برای حلقه‌های ایمنی حیاتی را فراهم می‌کند.

سؤال: آیا با ارتباط HART سازگار است؟
پاسخ: بله، ایزولاتورهای MTL4500 اجازه می‌دهند سیگنال‌های HART عبور کنند یا چندگانه شوند.
