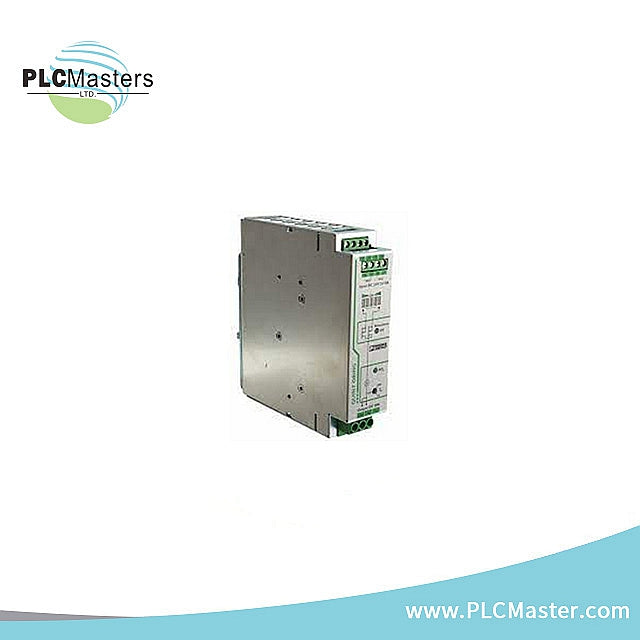

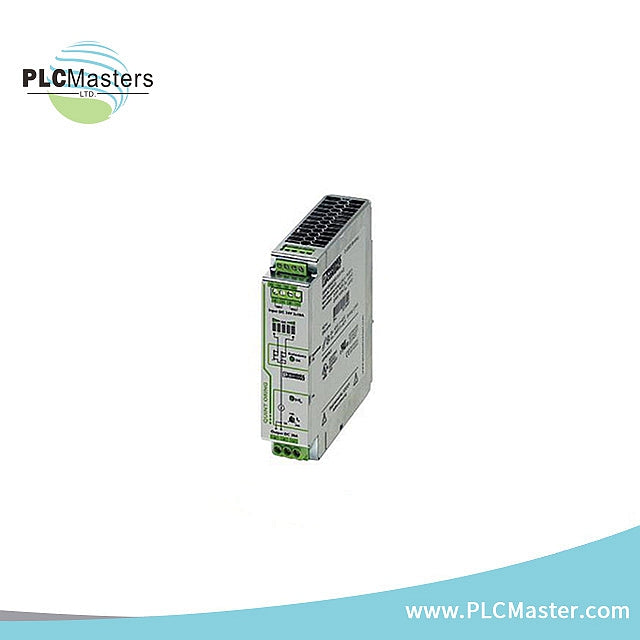

ماژول افزونگی Phoenix Contact QUINT-ORING/24DC/2X10/1X20

بررسی اجمالی

ماژول افزونگی Phoenix Contact QUINT-ORING/24DC/2X10/1X20 یک واحد تغذیه با عملکرد بالا است که برای برنامه‌های اتوماسیون صنعتی طراحی شده است. این ماژول دارای قابلیت‌های تغذیه افزونه، ویژگی‌های حفاظتی و عملکردهای نظارتی است که آن را برای کاربردهای حیاتی که قابلیت اطمینان و زمان کارکرد بالا ضروری است، ایده‌آل می‌کند.

مشخصات فنی

ورودی

• دامنه ولتاژ ورودی نامی: 24 V DC
• دامنه ولتاژ ورودی: 18 V DC تا 28 V DC (SELV)
• نوع ولتاژ منبع تغذیه: DC
• حفاظت در برابر قطبیت معکوس: بله
• جریان ورودی نامی (IN):
  • 2x 10 A (-25 °C تا 60 °C)
  • 1x 20 A (-25 °C تا 60 °C)
• حداکثر جریان Imax:
  • 2x 15 A (-25 °C تا 40 °C)
  • 1x 30 A (-25 °C تا 40 °C)
  • 1x 120 A (12 ms، فناوری SFB)
• حفاظت در برابر افزایش ناگهانی ولتاژ: وریستور
• افت ولتاژ، ورودی/خروجی: 0.1 V (IOUT = 20 A)

خروجی

• بازدهی: > 98 %
• ولتاژ خروجی نامی: UIn - 0.1 V
• جریان خروجی نامی (IN):
  • 20 A (افزایش توان)
  • 10 A (افزونگی)
• تقویت استاتیک (IStat.Boost): 1x 30 A
• تقویت دینامیک (IDyn.Boost): 1x 40 A (5 ثانیه)
• شکستن فیوز انتخابی (ISFB): 1x 120 A (12 ms)
• کاهش توان: 60 °C تا 70 °C (2.5 %/K)
• حفاظت در برابر ولتاژ بیش از حد در خروجی (OVP): < 32 V DC
• حداکثر اتلاف توان در بار نامی: 2 W (IOUT = 20 A)
• اتصال به صورت سری: خیر
• سیگنال: افزونگی OK: 13/14
• توضیح خروجی: تماس گروهی
• حداکثر ولتاژ سوئیچینگ: حداکثر 30 V AC/DC
• حداکثر جریان هجومی: ≤ 100 mA (مقاوم در برابر اتصال کوتاه)

ابعاد

• عرض: 32 mm
• ارتفاع: 130 mm
• عمق: 125 mm
• ابعاد نصب:
  • فاصله نصب راست/چپ: 5 mm / 5 mm
  • فاصله نصب بالا/پایین: 50 mm / 50 mm
• مونتاژ جایگزین:
  • عرض: 122 mm
  • ارتفاع: 130 mm
  • عمق: 35 mm
