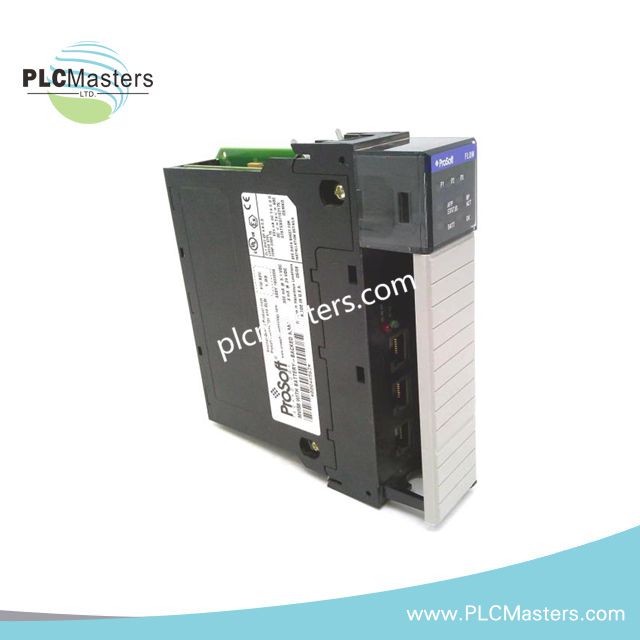

ماژول فلومتر ControlLogix مدل ProSoft MVI56-AFC
$123.00
$320.00
توضیحات
ProSoft MVI56-AFC که با عنوان MVI56-AFC، ماژول کامپیوتر جریان درونشاسی نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای محاسبات جریان هیدروکربن مطابق با استانداردهای AGA و API در پلتفرمهای بکپلین Allen-Bradley ControlLogix عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56-AFC |
| برند | ProSoft Technology |
| مبدأ | USA |
| وزن | 0.64 پوند |
| دمای کاری | از 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف توان | 800 mA در 5.1 VDC، 3 mA در 24 VDC |
| پلتفرم سیستم | Allen-Bradley ControlLogix |
| پورتهای سریال | 2 عدد RS-232 / RS-422 / RS-485 (ایزوله) |
| پورت پیکربندی/عیبیابی | 1 عدد RS-232 |
| نرخ باود | از 110 باود تا 115.2 kbps |
| رطوبت نسبی | 5٪ تا 95٪ (بدون چگالش) |
تأخیرهای تبدیل پروتکل شبکه صنعتی
MVI56-AFC محاسبات بلادرنگ و پویای AGA 3، AGA 7، AGA 8، API 11.1 و API 21.1/21.2 را بهطور کامل از CPU اصلی ControlLogix جدا میکند تا جریمههای زمان اسکن چرخهای حذف شوند. رابطهای کاربردی سریال یکپارچه، پایش همزمان ترانسمیترهای چندمتغیره، فلومترهای اولتراسونیک و کروماتوگرافهای گازی را پشتیبانی میکنند. تأخیرهای تبدیل پروتکل بین جریانهای سریال میدانی و گذرگاه بکپلین ControlLogix، با استفاده از بافرهای RAM دوپورته، در بازههای پردازشی قطعی باقی میمانند و یکپارچگی بایگانی ردپای حسابرسی را برای ثباتهای انتقال مالکیت ساعتی، روزانه و ماهانه حفظ میکنند.
سؤالات متداول
س: آیا میتوان MVI56-AFC را هنگامی که برق بکپلین وصل است، در شاسی ControlLogix نصب یا از آن خارج کرد؟
پ: بله. این ماژول از قابلیت خارجکردن و نصبکردن در حالت روشن (RIUP) در بکپلینهای ControlLogix پشتیبانی میکند؛ بااینحال، برای جلوگیری از خطاهای گذرای ارتباطی، اتصالات کابل سریال باید پیش از جا زدن ماژول محکم شوند.
س: هنگام افزودن این کارت به رک ControlLogix، محدودیتهای منبع تغذیه بکپلین چیست؟
پ: این ماژول مستقیماً از منبع تغذیه بکپلین محلی، 800 mA در 5.1 VDC و 3 mA در 24 VDC دریافت میکند. محاسبات مصرف توان کل رک محلی باید این میزان مصرف را در کنار مصرف کنترلر و سایر کارتهای I/O در نظر بگیرد.
س: پورتهای کاربردی سریال چگونه از زمین سیستم ایزوله شدهاند؟
پ: دو پورت ارتباطی سریال قابل پیکربندی، دارای ایزولاسیون گالوانیکی نوری هستند تا از ایجاد حلقههای زمین جلوگیری کرده و منطق ماژول را در برابر اضافهولتاژهای الکتریکی القاشده از میدان محافظت کنند.
راهنمای نصب در محل
- قرارگیری در شاسی: کارت مدار را با ریلهای راهنمای بالایی و پایینی شاسیِ شکاف انتخابشده ControlLogix همراستا کنید. ماژول را محکم به سمت بکپلین بلغزانید تا زبانههای نگهدارنده بالا و پایین با صدای کلیک در جای خود محکم شوند.
- محافظت کابل: کابلهای سریال میدانی RS-232، RS-422 یا RS-485 را با استفاده از سیم زوجتابیده شیلددار متصل کنید. شیلد کابل را فقط در یک انتها، معمولاً در محفظه ترمینال میدان، به زمین وصل کنید تا جریانهای گردشی زمین حذف شوند.
- جداسازی سیمکشی: کابلهای ارتباط سریال و منبع تغذیه را در مجراهای جداگانه و دور از خطوط AC ولتاژبالا، درایوهای فرکانس متغیر و بارهای سوئیچینگ القایی سنگین عبور دهید.
- فاصله محیطی: جریان هوای کافی را در اطراف شکاف رک ControlLogix فراهم کنید تا شرایط محیطی کاری در محدوده 0 درجه سانتیگراد تا 60 درجه سانتیگراد حفظ شود.
ویژگیها
حداقل مقدار سفارش (MOQ)
ما سفارشهای عمده را میپذیریم و حداقل تعداد سفارش فقط یک واحد است.
گواهینامهها و مستندات
به درخواست، ما میتوانیم تمام مدارک لازم، از جمله گواهیهای مبدا/انطباق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.
زمان ارسال
برای کالاهای موجود در انبار، هدف ما تحویل در عرض ۱ تا ۳ روز پس از تأیید پرداخت است. کالاهایی که زمان تحویل مشخصی دارند، طبق برنامه اعلام شده تحویل داده خواهند شد.
روشهای پرداخت
ما پرداخت 100% T/T (انتقال تلگرافی) را قبل از ارسال قبول میکنیم. برای کالاهایی با زمان تحویل، 30% پیشپرداخت لازم است و 70% باقیمانده قبل از ارسال پرداخت میشود. برای انتقالات RMB، لطفاً اگر نمایندهای در چین دارید با ما تماس بگیرید.
گارانتی
ما یک سال گارانتی استاندارد برای تمام کالاهای جدید و اصلی ارائه میدهیم. اگر به گارانتی تمدید شده نیاز دارید، لطفاً برای جزئیات هزینه اضافی با ما تماس بگیرید.
سیاست بازپرداخت و بازگشت
رضایت شما برای ما مهم است. اگر نیاز به بازگرداندن کالا دارید، باید این کار ظرف ۳۰ روز از تاریخ سفارش انجام شود. محصول باید استفاده نشده، باز نشده و در بستهبندی اصلی خود با تمام لوازم جانبی همراه باشد. بازپرداختها ظرف ۵-۷ روز کاری پس از دریافت کالای بازگردانده شده پردازش میشوند. لطفاً توجه داشته باشید که هزینههای حمل و نقل و هزینههای مرتبط قابل بازپرداخت نیستند.
