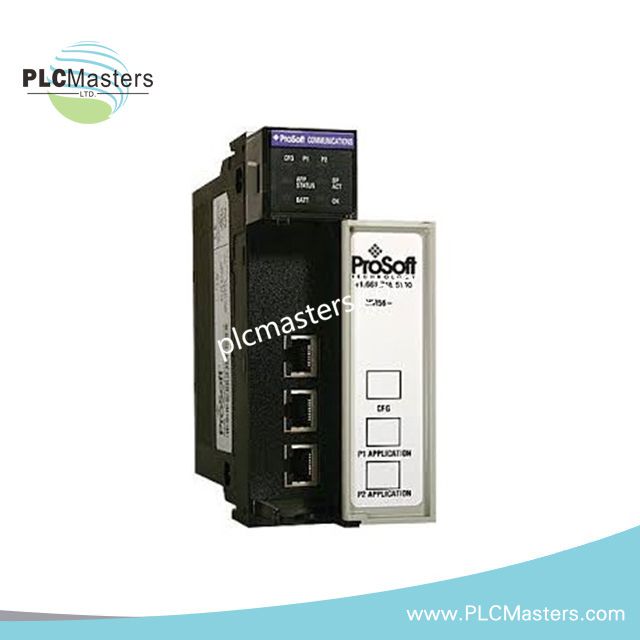

ماژول ارتباطی BASIC کنترللاگیکس ProSoft MVI56-BAS
$123.00
$320.00
توضیحات
ماژول ProSoft MVI56-BAS (MVI56-BAS ماژول ارتباطی BASIC) که برای پردازش قابلبرنامهریزی سفارشی ASCII و مدیریت رابط ارتباط سریال در بکپلینهای Allen-Bradley ControlLogix پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول امکان میدهد الگوریتمهای برنامهنویسی سفارشی BASIC-52 بهصورت محلی در یک اسلات شاسی ControlLogix اجرا شوند و دادهها مستقیماً از حافظه پردازنده کنترلر و به آن، از طریق روالهای انتقال داده منطق نردبانی در رکهای شاسی محلی یا راه دور، پردازش شوند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56-BAS |
| برند | ProSoft Technology / Allen-Bradley |
| مبدأ | USA |
| وزن | 0.68 kg |
| دمای کاری | 0 تا 60 deg C |
| مصرف برق | 4.0 W (800 mA at 5 VDC) |
| بار جریان بکپلین | 800 mA at 5 VDC |
| نیازمندی اسلات | 1 اسلات (رک محلی یا راه دور ControlLogix) |
| حافظه RAM | 24064 بایت |
| نوع انتقال داده | انتقال داده منطق نردبانی |
| زبان برنامهنویسی | BASIC-52 |
| پشتیبانگیری برنامه | Easy BASIC |
| شوک عملیاتی | 30G عملیاتی |
تأخیرهای تبدیل پروتکل و همگامسازی گذرگاه بکپلین
ماژول ProSoft MVI56-BAS از یک ریزپردازنده داخلی استفاده میکند که روالهای کامپایلشده BASIC-52 را مستقل از چرخه CPU اصلی ControlLogix اجرا میکند. تأخیرهای تبدیل پروتکل با ایجاد بافرهای RAM دوپورته که مستقیماً با درایور بکپلین ControlLogix ارتباط دارند، به حداقل میرسند. انتقال داده بین تخصیص RAM 24064 بایتی ماژول و کنترلر اتوماسیون برنامهپذیر (PAC) از طریق بلوکهای انتقال استاندارد منطق نردبانی کنترل میشود. این معماری جداشده، تجهیزات سریال قدیمی، بارکدخوانهای ASCII سفارشی و پروتکلهای سریال اختصاصی را از کاهش سرعت ارتباط گذرگاه بکپلین جدا میکند. موانع شبکه حفاظتی در برابر اضافهولتاژ روی کانالهای رابط سریال، ایزولاسیون گالوانیکی را در سراسر تجهیزات ابزار دقیق میدانی متصل اعمال میکنند.
پرسشهای متداول
پرسش: آیا میتوان ماژول MVI56-BAS را هنگامی که شاسی ControlLogix روشن است، خارج یا نصب کرد؟
پاسخ: بله، این ماژول از خارجکردن و نصب در حالت برقدار (RIUP) پشتیبانی میکند. بااینحال، برای جلوگیری از خرابشدن دادهها در رجیسترهای فعال، باید بلوکهای ارتباطی منطق کنترلی پیش از خارجسازی فیزیکی غیرفعال شوند.
پرسش: حافظه برنامه RAM با ظرفیت 24064 بایت چگونه در برابر قطع برق محافظت میشود؟
پاسخ: کد برنامه و پارامترهای سیستم ذخیرهشده در حافظه ماژول به معماری پشتیبانگیری غیرفرار Easy BASIC متکی هستند و اسکریپتهای اجرایی را در چرخههای کامل قطع برق، بدون نیاز به برق پیوسته بکپلین، حفظ میکنند.
راهنمای نصب در محل
- رک ControlLogix را خاموش کنید یا پیش از نصب، اطمینان یابید که شرایط محل خطرناک امکان بهرهبرداری در حالت خارجکردن و نصب در حالت برقدار (RIUP) را مجاز میداند.
- برد مدار ماژول را با راهنماهای کارت بالایی و پایینی شاسی در اسلات انتخابشده در شاسی محلی یا راه دور همراستا کنید.
- ماژول را محکم داخل اسلات بلغزانید تا زبانههای نگهدارنده بالایی و پایینی با صدای کلیک، بهطور ایمن روی ریل شاسی در جای خود قفل شوند.
- کابلکشی سریال میدانی را به رابط ارتباطی پنل جلویی متصل کنید و مسیر سیم زوجتابیده شیلددار را طوری حفظ کنید که دستکم 300 mm از خطوط کنترل موتور AC ولتاژبالا فاصله داشته باشد.
- تمام شیلدهای کابل را در یک نقطه، روی شینه اتصال زمین در نقطه ارت محفظه شاسی، خاتمه دهید تا از ایجاد حلقههای زمین و تداخل نویز فرکانسبالا جلوگیری شود.
