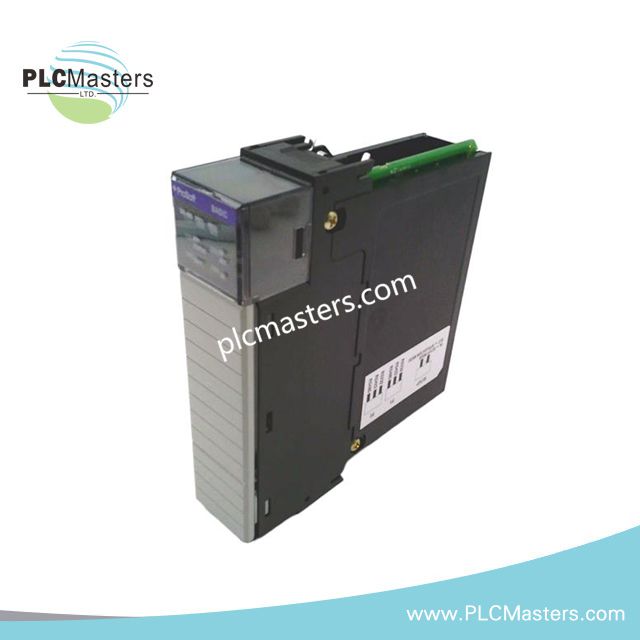

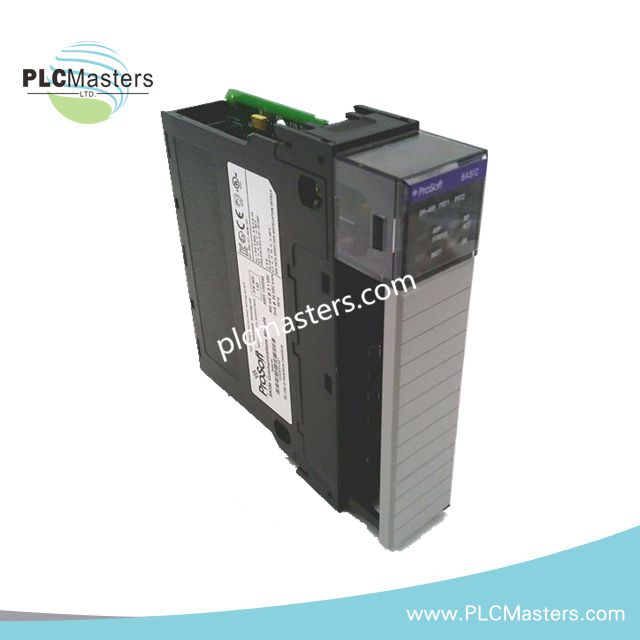

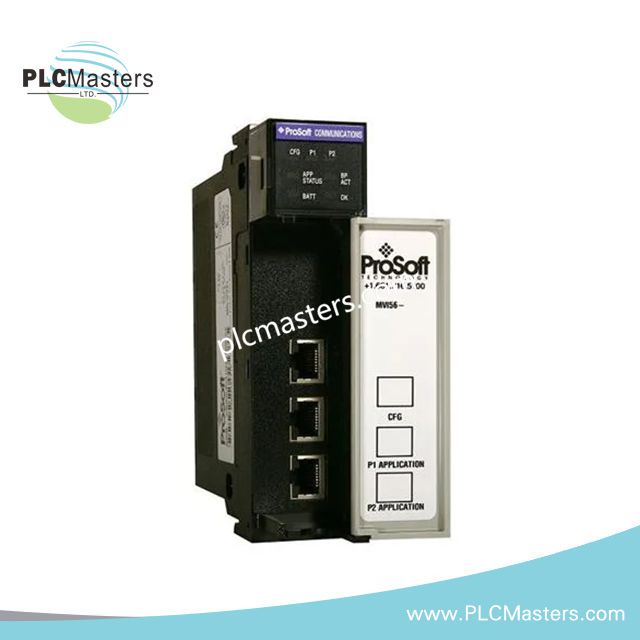

ماژول ارتباطی Master/Slave DF1 برای ControlLogix مدل ProSoft MVI56-DFCM
$123.00
$320.00
توضیحات
ماژول ProSoft MVI56-DFCM (MVI56-DFCM، ماژول رابط شبکه) که برای تبدیل پروتکل سریال چندنقطهای در معماریهای Rockwell Automation ControlLogix پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این ماژول تبادل داده دوسویه بین بکپلینهای ControlLogix و تجهیزات میدانی قدیمی سازگار با DF1 را از طریق لینکهای سریال اختصاصی امکانپذیر میسازد. این ماژول که بهعنوان رابط ورودی/خروجی عمل میکند، قالببندی پروتکل را بهصورت داخلی انجام میدهد تا سربار ارتباطات سریال از کنترلر اصلی سیستم برداشته شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56-DFCM |
| برند | ProSoft Technology |
| مبدأ | ایالات متحده |
| وزن | 1.76 پوند |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت) |
| دمای نگهداری | ۴۰- تا ۸۵ درجه سانتیگراد (۴۰- تا ۱۸۵ درجه فارنهایت) |
| رطوبت نسبی | ۵٪ تا ۹۵٪ (بدون میعان) |
| مصرف برق | ۸۰۰ میلیآمپر در ۵٫۱ ولت DC؛ ۳ میلیآمپر در ۲۴ ولت DC |
| نیازمندی اسلات | ۱ اسلات (شاسی محلی یا راهدور ControlLogix) |
| درگاههای سریال | ۲ درگاه RJ45 (قابل پیکربندی برای RS-232 / RS-422 / RS-485) |
| نرخ بود | ۱۱۰ بود تا ۱۱۵٫۲ کیلوبیتبرثانیه |
| پشتیبانی از پروتکل | DF1 تمامدوطرفه، DF1 نیمهدوطرفه بهصورت Master/Slave |
| پایگاه داده داخلی | ۵۰۰۰ رجیستر (قابل پیکربندی توسط کاربر، ۱۶ بیتی) |
| ظرفیت فرمان | حداکثر ۱۰۰ فرمان تعریفشده توسط کاربر برای هر درگاه |
تأخیر گذرگاه بکپلین و جداسازی قطعی شبکه
MVI56-DFCM بهعنوان یک ماژول مستقل بکپلین عمل میکند و دادههای میدانی سریال را پیش از اجرای انتقالهای قطعی بکپلین به پردازنده ControlLogix، در پایگاه داده داخلی ۵۰۰۰ رجیستری خود منتقل میکند. این ماژول با جداسازی روال پیمایش سریال از چرخه اجرای کنترلر، مانع تأثیر تأخیرهای ناهمگام سریال بر زمانهای اسکن کنترلر اصلی میشود. سرعت بالای ارتباط گذرگاه بکپلین امکان بهروزرسانی سریع نقشه حافظه از طریق انتقالهای بلوکی را فراهم میکند؛ در همین حال، نرخ بود قابل تنظیم نرمافزاری درگاهها (تا ۱۱۵٫۲ کیلوبیتبرثانیه) توان عملیاتی قابل پیشبینی را در توپولوژیهای پیچیده شبکه DF1 Master/Slave حفظ میکند.
پرسشهای متداول
پرسش: ماژول MVI56-DFCM هنگام کار به چه مقدار جریان از بکپلین نیاز دارد؟
پاسخ: این ماژول از منبع تغذیه بکپلین ControlLogix، در ولتاژ ۵٫۱ ولت DC جریان ۸۰۰ میلیآمپر و در ولتاژ ۲۴ ولت DC جریان ۳ میلیآمپر مصرف میکند.
پرسش: آیا میتوان درگاههای سریال MVI56-DFCM را بهصورت مستقل روی استانداردهای الکتریکی متفاوت تنظیم کرد؟
پاسخ: بله، هر دو درگاه سریال RJ45 را میتوان بهصورت مستقل و از طریق نرمافزار برای کار با مشخصات لایه فیزیکی RS-232، RS-422 یا RS-485 پیکربندی کرد.
پرسش: آیا برای مدیریت موتور پروتکل ارتباط سریال DF1 به منطق نردبانی نیاز است؟
پاسخ: خیر، ماژول تجزیه پروتکل DF1 تمامدوطرفه و نیمهدوطرفه را از طریق پایگاه داده فهرست فرمان خود بهصورت داخلی انجام میدهد و در منطق کنترلر فقط به انتقالهای پایه بلوکهای ورودی/خروجی نیاز دارد.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول MVI56-DFCM، شاسی ControlLogix مقصد را خاموش کنید تا از آسیب به لبه اتصالدهنده بکپلین جلوگیری شود.
- ماژول را با راهنماهای اسلات شاسی همراستا کنید و آن را محکم به داخل بلغزانید تا اهرمهای نگهدارنده بالا و پایین بهطور ایمن در جای خود قفل شوند.
- برای همه مسیرهای سریال RS-422 و RS-485 از کابلهای زوجتابیده شیلددار استفاده کنید تا تداخل الکترومغناطیسی (EMI) به حداقل برسد.
- اتصال زمین شیلد کابل را در یک نقطه و روی شینه ارت تابلو انجام دهید. برای جلوگیری از جریانهای حلقه زمین، شیلد را به هر دو انتها متصل نکنید.
- بررسی کنید مقاومتهای پایانه خط سیگنال (۱۲۰ اهم) در گرههای انتهایی فیزیکی بخشهای شبکه RS-485 نصب شده باشند.
