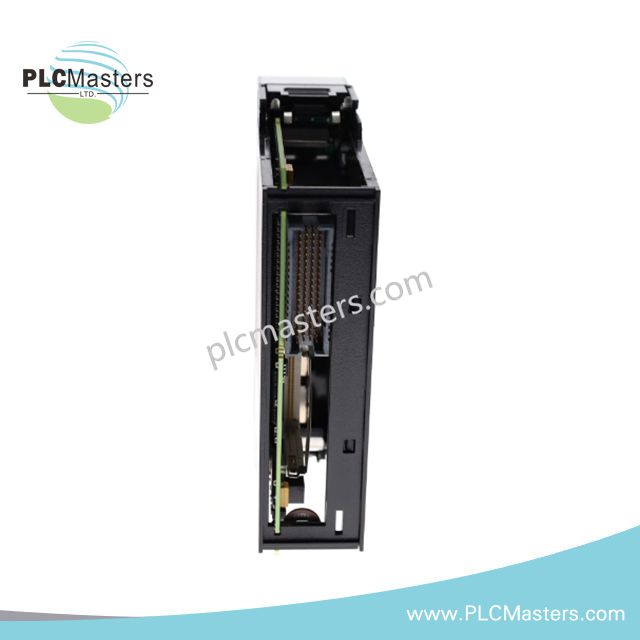

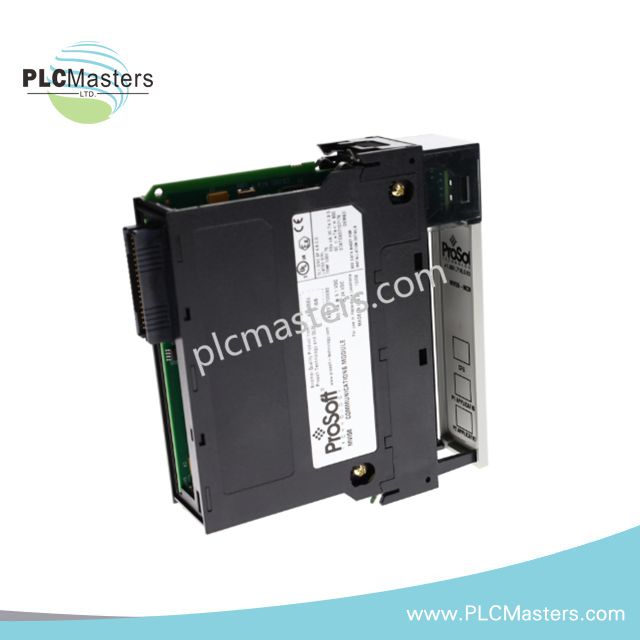

ماژول ارتباطی Modbus مدل ProSoft MVI56-MCM
$123.00
$320.00
توضیحات
ماژول ارتباطی Modbus ProSoft MVI56-MCM
ProSoft MVI56-MCM که با نام MVI56-MCM نیز فهرست شده است، برای پلتفرمهای Allen-Bradley ControlLogix ارتباط سریال Modbus RTU یا ASCII را فراهم میکند. این ماژول دادهها را بین تگهای ControlLogix و دستگاههای سریال میدانی، از طریق پورتهای قابل پیکربندی Master یا Slave در Modbus، منتقل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56-MCM |
| برند | ProSoft Technology |
| نوع محصول | ماژول ارتباطی Modbus |
| پلتفرم | Allen-Bradley ControlLogix |
| سازگاری با شاسی | شاسی تکشیاره 1756 ControlLogix؛ رک محلی یا راه دور |
| وزن | ۱٫۹۰ پوند |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد |
| دمای نگهداری | -۴۰ درجه سانتیگراد تا ۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۵٪ تا ۹۵٪، بدون میعان |
| مصرف برق | ۸۰۰ میلیآمپر در ۵ ولت DC؛ ۳ میلیآمپر در ۲۴ ولت DC |
| پورت پیکربندی | ۱ عدد RS-232 DB-9M |
| پورتهای کاربردی | ۲ پورت سریال با قابلیت پیکربندی مستقل |
| کانکتورهای کاربردی | RJ45؛ آداپتورهای RJ45 به DB9 همراه محصول ارائه میشوند |
| رابطهای سریال | RS-232، RS-422، RS-485 |
| انتخاب رابط | قابل انتخاب با جامپر برای هر پورت کاربردی |
| نرخ بود | ۱۱۰ بیتبرثانیه تا ۱۱۵٫۲ کیلوبیتبرثانیه |
| ایزولاسیون پورت سریال | ایزولاسیون نوری ۵۰۰ یا ۱۰۰۰ ولت از باس پشتی |
| حالتهای Modbus | Master یا Slave برای هر پورت کاربردی |
| پروتکلهای Modbus | Modbus RTU و Modbus ASCII |
| فرمانهای Modbus | حداکثر ۱۰۰ فرمان قابل پیکربندی برای هر پورت Master |
| کدهای تابع پشتیبانیشده | 1, 2, 3, 4, 5, 6, 15, 16 |
| پشتیبانی از ممیز شناور | اعداد ممیز شناور Enron Modbus |
| نمایش وضعیت | وضعیت ماژول، وضعیت انتقال باس پشتی، وضعیت کاربرد، فعالیت/خطای سریال |
تبدیل پروتکل و ویژگیهای رابط سریال
ماژول MVI56-MCM بهعنوان یک ماژول ورودی/خروجی روی باس پشتی ControlLogix کار میکند و همزمان دادههای سریال را با دستگاههای Modbus مبادله میکند. هر پورت کاربردی میتواند بهطور مستقل بهعنوان Master یا Slave در Modbus کار کند و امکان ایجاد شبکههای سریال مجزا را در یک ماژول فراهم میکند.
دو پورت کاربردی از رابطهای الکتریکی RS-232، RS-422 یا RS-485 با انتخاب از طریق جامپر پشتیبانی میکنند. نرخهای بود از ۱۱۰ بیتبرثانیه تا ۱۱۵٫۲ کیلوبیتبرثانیه متغیر هستند و ایزولاسیون نوری رابطهای سریال کاربردی را از باس پشتی ControlLogix جدا میکند.
هر درگاه Master از حداکثر ۱۰۰ فرمان قابل پیکربندی پشتیبانی میکند و کنترل فرمان اضافی نیز از طریق بلوکهای منطق نردبانی در دسترس است. تراکنشهای پشتیبانیشده شامل کویل، ورودی گسسته، رجیستر نگهدارنده، رجیستر ورودی و عملیات نوشتن تکی یا چندگانه هستند.
پرسشهای متداول
پرسش: آیا دو درگاه برنامه میتوانند از حالتهای کاری متفاوت Modbus استفاده کنند؟
پاسخ: بله. هر درگاه برنامه را میتوان بهطور مستقل بهعنوان Modbus Master یا Modbus Slave پیکربندی کرد.
پرسش: چه رابطهای الکتریکی سریالی در درگاههای برنامه موجود است؟
پاسخ: هر درگاه برنامه از RS-232، RS-422 یا RS-485 با پیکربندی رابط قابل انتخاب بهوسیله جامپر پشتیبانی میکند.
پرسش: ماژول به چه میزان بار توان بکپلین نیاز دارد؟
پاسخ: مشخصات ارائهشده، بار بکپلین ۸۰۰ میلیآمپر در ۵ ولت DC و ۳ میلیآمپر در ۲۴ ولت DC را نشان میدهد.
راهنمای نصب در محل
MVI56-MCM را در موقعیت مناسب تکاسلاته یک شاسی 1756 ControlLogix نصب کنید و پیش از برقدار کردن، ظرفیت توان شاسی را بررسی کنید.
پیکربندی رابط RS-232، RS-422 یا RS-485 هر درگاه برنامه را مطابق دستگاه میدانی متصل تنظیم کنید.
در صورت نیاز، از مبدلهای RJ45 به DB9 ارائهشده استفاده کنید و پیش از اعمال سیگنالهای ارتباطی، تخصیص پایههای کانکتور را بررسی کنید.
در شبکههای RS-485، قطبیت تفاضلی صحیح را حفظ کنید و ترمینیشن را مطابق توپولوژی شبکه متصل و الزامات دستگاه اعمال کنید.
برای کاهش تداخل الکترومغناطیسی، کابلهای ارتباط سریال را جدا از هادیهای برق فشارقوی، سیمکشی کنتاکتورها و مدارهای کلیدزنی با جریان بالا عبور دهید.
شیلد کابلها را مطابق استاندارد اتصال زمین کارخانه متصل کنید و از ایجاد مسیرهای ناخواسته جریان شیلد بین تجهیزات ایزوله جلوگیری کنید.
از درگاه CFG RS-232 برای پیکربندی، اشکالزدایی و عیبیابی استفاده کنید، نه بهعنوان درگاه Modbus برنامه.
پیش از راهاندازی عملیاتی، نرخ بود، حالت سریال، نشانی Modbus، پیکربندی کد تابع و نگاشت تگهای ControlLogix را با مستندات دستگاه متصل تطبیق دهید.
هنگام راهاندازی و آزمایش ارتباط، وضعیت ماژول، وضعیت انتقال بکپلین، وضعیت برنامه و نشانگرهای فعالیت/خطای سریال را تأیید کنید.
