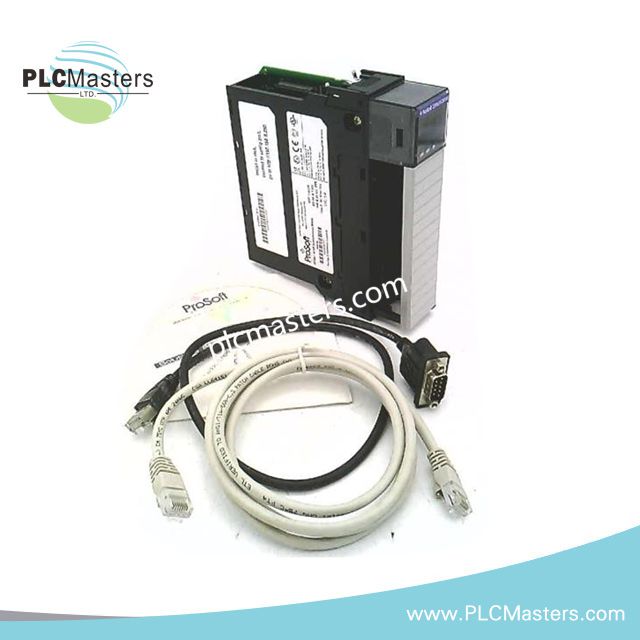

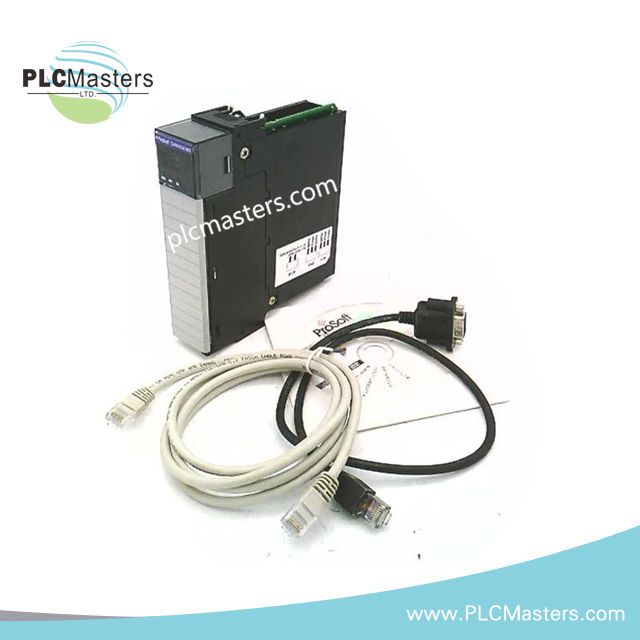

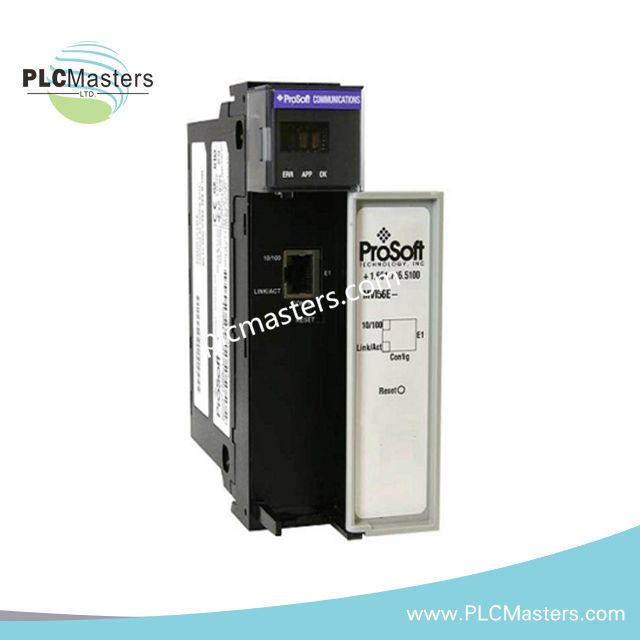

ماژول ارتباطی Modbus مدل ProSoft MVI56E-MCMR
ProSoft MVI56E-MCMR (ماژول ارتباطی Modbus مدل MVI56E-MCMR) که برای ارتباطات master/slave پروتکل Modbus از طریق رابط 10/100BASE-T پیکربندی شده است، ارتباط پروتکل را در یک سیستم کنترل مبتنی بر شاسی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56E-MCMR |
| برند | ProSoft |
| نوع محصول | ماژول ارتباطی Modbus |
| حالت ارتباطی | Modbus Master/Slave |
| رابط اترنت | 10/100BASE-T |
| کانکتور اترنت | RJ45 |
| حداکثر نرخ ارتباط سریال | 115.2 kbit/s |
| نوع شاسی | سازگار با شاسی Enhanced |
| مصرف جریان در 5 VDC | 800 mA |
| مصرف جریان در 24 VDC | 3 mA |
| وزن | 1.15 lb |
| مصرف توان | 4.0 W در 5 VDC، بر اساس جریان مشخصشده 800 mA |
تبدیل پروتکل و رابط شبکه
MVI56E-MCMR ارتباط master و slave در Modbus را برای تبادل داده میان تجهیزات کنترل متصل فراهم میکند. اتصال اترنت از طریق رابط 10/100BASE-T و کانکتور RJ45 انجام میشود. نرخ ارتباط مشخصشده برای ارتباط سریال Modbus پشتیبانیشده به 115.2 kbit/s میرسد.
این ماژول از آرایش نصب مبتنی بر شاسی استفاده میکند و بهعنوان یک ماژول ارتباطی سازگار با شاسی Enhanced شناخته میشود. الزامات جریان برای ریلهای تغذیه 5 VDC و 24 VDC بهصورت جداگانه مشخص شدهاند.
سؤالات متداول
س: MVI56E-MCMR چه رابط اترنتی ارائه میدهد؟
پ: این ماژول رابط اترنت 10/100BASE-T را از طریق یک کانکتور RJ45 ارائه میدهد.
س: آیا MVI56E-MCMR از عملکردهای master و slave در Modbus پشتیبانی میکند؟
پ: بله. مشخصات ارائهشده نشان میدهند که این ماژول از ارتباطات master/slave در Modbus پشتیبانی میکند.
س: الزامات جریان مشخصشده برای ماژول چیست؟
پ: جریان مشخصشده ماژول روی ریل 5 VDC برابر 800 mA و روی ریل 24 VDC برابر 3 mA است.
راهنمای نصب در محل
ماژول را طبق روش نصب مربوط به شاسی، در موقعیت تعیینشده شاسی نصب کنید. پیش از برقدار کردن، اطمینان حاصل کنید که منبع تغذیه شاسی توان پشتیبانی از جریان مشخصشده 5 VDC را دارد.
کابلهای ارتباطی اترنت را در صورت امکان از هادیهای توان با جریان بالا، سیمهای موتور و مدارهای سوئیچینگ جداگانه عبور دهید. برای نصب، از رابط RJ45 مشخصشده و کابلکشی مناسب اترنت صنعتی متناسب با محیط استفاده کنید.
هنگام نصب، مهار کشش مناسب کابل و اتصال صحیح کانکتور را حفظ کنید. از مشخصات رابط ارتباطی پشتیبانیشده فراتر نروید و روشهای سیمکشی مغایر با مستندات نصب تجهیزات را جایگزین نکنید.
در مورد کابلکشی ارتباطی شیلددار، شیلد را طبق طراحی اتصال زمین سیستم و استانداردهای مربوط به محل نصب، خاتمه داده و همبندی کنید. از ایجاد حلقههای زمین ناخواسته از طریق چند مسیر خاتمه شیلد جلوگیری کنید.
پیش از بهرهبرداری از مسیر ارتباطی، جاگیری ماژول، اتصالات شاسی، وضعیت لینک شبکه و پارامترهای ارتباطی Modbus را بررسی کنید. همچنین پیش از هرگونه بهروزرسانی میانافزار، سازگاری میانافزار با شاسی میزبان و پیکربندی برنامه را بررسی کنید.
