درگاه ProSoft Technology AN-X2-AB-DHRIO از Ethernet/IP به Remote I/O / DH+
$123.00
$320.00
توضیحات

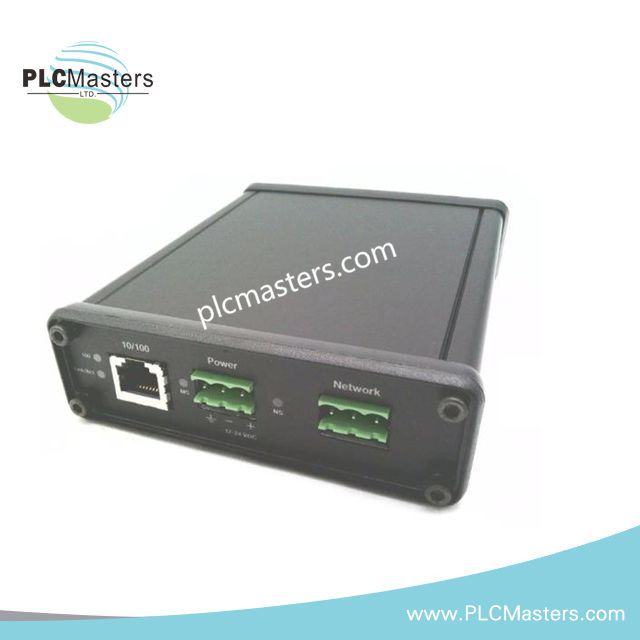

درگاه EtherNet/IP به Remote I/O / DH+ مدل ProSoft Technology AN-X2-AB-DHRIO
درگاه ProSoft Technology AN-X2-AB-DHRIO (درگاه ارتباطی AN-X2-AB-DHRIO) که برای تبدیل پروتکل بین کنترلرهای EtherNet/IP و شبکههای قدیمی DH+/Remote I/O پیکربندی شده است، تبادل مستقیم داده در شبکه را فراهم میکند. این درگاه از پیامرسانی DH+ و عملکردهای آداپتور یا اسکنر Remote I/O از طریق سامانههای کنترلی مبتنی بر اترنت پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AN-X2-AB-DHRIO |
| برند | ProSoft Technology |
| نوع محصول | درگاه ارتباطی EtherNet/IP به DH+/Remote I/O |
| وزن | 0.71 پوند |
| دمای کار | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| دمای نگهداری | 40- درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت نسبی | 5٪ تا 95٪، بدون میعان |
| منبع تغذیه | 12 تا 24 ولت DC |
| مصرف توان | حداکثر 6 وات |
| مصرف جریان | 0.3 آمپر در 24 ولت DC |
| رابط اترنت | 1 درگاه 10/100 Base-T، RJ45، دارای قابلیت کراساور خودکار |
| رابطهای DH+/RIO | 2 کانکتور ترمینال بلوکی جداشدنی Phoenix سهپین |
| نرخهای بود DH+ | 57.6، 115.2، 230.4 کیلوبیت بر ثانیه |
| نرخهای بود RIO | 57.6، 115.2، 230.4 کیلوبیت بر ثانیه |
| نحوه نصب | ریل استاندارد DIN با عرض 35 میلیمتر |
| درجه حفاظت محفظه | IP20GATEWAY |
| نشانگرهای وضعیت | توان، اتصال/فعالیت اترنت، وضعیت کانال DH+/RIO |
| رابط پیکربندی | وبسرور داخلی |
ارتباط EtherNet/IP، DH+ و Remote I/O
AN-X2-AB-DHRIO امکان اتصال اترنت را برای تبادل داده با سامانههای قدیمی Allen-Bradley DH+ و Remote I/O فراهم میکند.
عملکرد DH+ از پیامرسانی، دسترسی برنامهنویسی و انتقال داده بین شبکههای EtherNet/IP و DH+ پشتیبانی میکند.
عملکرد Remote I/O بهعنوان آداپتور یا اسکنر برای معماریهای قدیمی سازگار Remote I/O کار میکند.
دو کانکتور ترمینال Phoenix سهپین، رابطهای فیزیکی اتصال به شبکههای DH+ و Remote I/O را فراهم میکنند.
رابط اترنت از یک درگاه RJ45 نوع 10/100 Base-T با قابلیت کراساور خودکار استفاده میکند.
نرخهای ارتباطی پشتیبانیشده DH+ و RIO عبارتاند از 57.6، 115.2 و 230.4 کیلوبیت بر ثانیه.
وبسرور داخلی امکان دسترسی به پیکربندی را بدون نیاز به نرمافزار اختصاصی پیکربندی فراهم میکند.
پرسشهای متداول (FAQ)
س: AN-X2-AB-DHRIO به چه منبع تغذیهای نیاز دارد؟
پ: این درگاه ولتاژ 12 تا 24 ولت DC را میپذیرد و حداکثر 6 وات مصرف میکند.
س: چه رابطهای فیزیکی شبکهای ارائه شدهاند؟
پ: این دستگاه یک درگاه اترنت RJ45 و دو کانکتور شبکه Phoenix سهپین ارائه میکند.
س: آیا این درگاه میتواند مستقیماً جایگزین ماژول 1756-DHRIO شود؟
پ: دادههای ارائهشده، AN-X2-AB-DHRIO را جایگزین ماژول منسوخ 1756-DHRIO معرفی میکنند.
راهنمای نصب در محل
- درگاه را روی ریل استاندارد DIN با عرض 35 میلیمتر و با رعایت فاصله کافی از محفظه نصب کنید.
- منبع تغذیه تنظیمشده 12 تا 24 ولت DC را با رعایت قطبیت صحیح و شناسایی ترمینالها وصل کنید.
- کابلکشی اترنت را از هادیهای برق فشارقوی و مدارهای سوئیچینگ با جریان بالا جداگانه عبور دهید.
- هرجا نصب شبکه متصل به کنترل تداخل الکترومغناطیسی نیاز دارد، از کابل ارتباطی صنعتی شیلددار استفاده کنید.
- شیلد کابلها را مطابق طرح اتصال زمین تعیینشده برای شبکه DH+ یا RIO متصلشده ترمینال کنید.
- سیمکشی DH+ و Remote I/O را از سیمکشی موتور، کنتاکتور و درایو فرکانس متغیر بهصورت فیزیکی جدا نگه دارید.
- پیش از راهاندازی، نرخ بود انتخابشده DH+ یا RIO را با پیکربندی شبکه مربوطه تطبیق دهید.
- پیش از آزمایش تبادل داده بین کنترلر و شبکه، اتصال و فعالیت اترنت را بررسی کنید.
- پیش از اعمال برق یا آغاز ارتباط شبکه، ترمینالهای بلوکی جداشدنی Phoenix را محکم کنید.
- درگاه را از طریق وبسرور داخلی پیکربندی کنید و پیش از اتصال تجهیزات تولیدی، پارامترهای ارتباطی را بررسی کنید.
- خارج از محدوده ورودی مشخصشده 12 تا 24 ولت DC به دستگاه برق وصل نکنید.
- پیش از آزمایش مهاجرت، همه ترمینیشنهای شبکه قدیمی و آدرسدهی گرهها را بررسی کنید.
