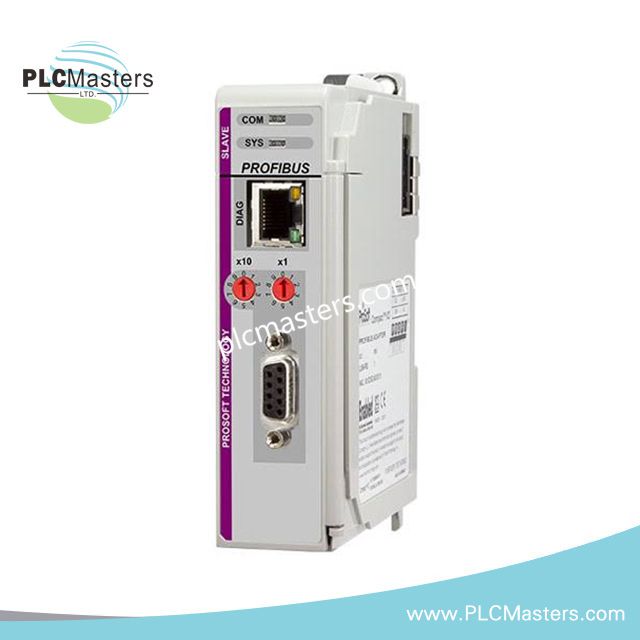

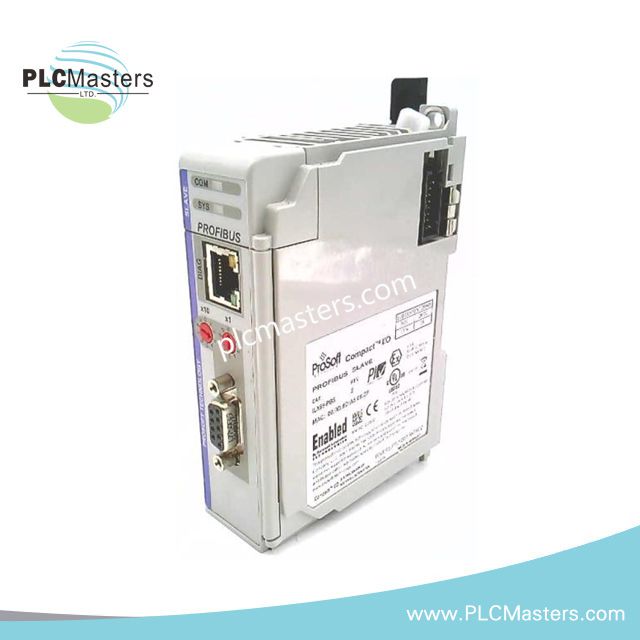

ماژول اسلیو PROFIBUS DPV1 مدل ProSoft Technology ILX69-PBS برای CompactLogix
$123.00
$320.00
توضیحات
این ماژول ProSoft Technology ILX69-PBS (ILX69-PBS، ماژول Slave PROFIBUS DPV1) که برای ارتباطات فیلدباس چرخهای و غیرچرخهای پرسرعت در پلتفرمهای Allen-Bradley CompactLogix پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ILX69-PBS |
| برند | ProSoft Technology |
| مبدأ | USA |
| وزن | 2.20 lbs |
| دمای کاری | 0 deg C تا 60 deg C |
| مصرف برق | 2.5 W (بار جریان بکپلین 500 mA در 5 VDC) |
| پلتفرم سازگار | Allen-Bradley CompactLogix / Compact GuardLogix (بکپلین 1769) |
| رابط باس | 1x کانکتور مادگی DB9 (RS-485 PROFIBUS DP) |
| درگاه عیبیابی | 1x درگاه اترنت RJ45 |
| پشتیبانی از پروتکل | Slave پروتکل PROFIBUS DP-V0 / DP-V1 |
| نرخ بود | 9.6 Kbps تا 12 Mbps (تشخیص خودکار) |
| ظرفیت دادههای I/O | 244 بایت ورودی / 244 بایت خروجی |
| محدوده آدرس گره | 1 تا 125 (سوئیچهای چرخشی سختافزاری یا نرمافزار) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
تأخیرهای تبدیل پروتکل و همگامسازی باس
این ماژول باس بکپلین محلی 1769 و فیلدباس سریال RS-485 را از طریق نگاشت حافظه بافر در سطح سختافزار به یکدیگر متصل میکند. با جدا کردن چرخه اسکن غیرهمزمان بکپلین 1769 از فریم انتقال قطعی PROFIBUS DP، تأخیرهای تبدیل پروتکل در کمترین سطح ممکن حفظ میشوند. بافر حافظه داخلی حداکثر 244 بایت داده ورودی چرخهای و 244 بایت داده خروجی چرخهای را اختصاص میدهد و کانالهای پیامرسانی غیرچرخهای DPV1 را بهصورت موازی پردازش میکند، بدون آنکه تبادلات داده فرایندی چرخهای DP-V0 قطع شوند.
سؤالات متداول
س: آیا میتوان ماژول را در یک رک توسعه دوردست 1769 از طریق کابل توسعه نصب کرد؟
پ: ماژول باید الزامات استاندارد فاصله از منبع تغذیه 1769 CompactLogix را رعایت کند. برای اطمینان از تجاوز نکردن افت ولتاژ 5 VDC بکپلین از حدود مجاز، باید ماژول در تعداد شکافهای مشخصشده از منبع تغذیه 1769 نصب شود.
س: در نرخهای بود بالا، پایانهگذاری شبکه در رابط DB9 RS-485 چگونه انجام میشود؟
پ: ماژول به کانکتورهای استاندارد DB9 PROFIBUS مجهز به مقاومتهای پایانهگذاری فعال یکپارچه متکی است. وضعیت سوئیچهای پایانهگذاری خارجی باید در هر دو گره انتهایی فیزیکی بخش RS-485 بررسی شود، بهویژه هنگام کار در آستانه حداکثر 12 Mbps.
راهنمای نصب در محل
- مونتاژ ریل DIN و اتصال زمین: اطمینان حاصل کنید که پنل ریل DIN شاسی 1769 با استفاده از نوار مسی کمامپدانس به باس زمین اصلی تابلو متصل شده است. محفظه ماژول برای کاهش تخلیه الکترواستاتیکی (ESD) به زبانههای تماس فلز با ریل برای اتصال زمین متکی است.
- شیلد کابل RS-485: کابل زوج بههمتابیده شیلددار استاندارد Type A PROFIBUS را با استفاده از کانکتورهای DB9 دارای محفظه فلزی و گیرههای فشاری شیلد 360 درجه پایانهگذاری کنید. برای جلوگیری از ورود نویز فرکانس بالا به خطوط سیگنال RS-485، شیلد بافتهشده را بهصورت دمخروسی متصل نکنید.
- پیکربندی سوئیچهای چرخشی: پیش از روشن کردن برق بکپلین، سوئیچهای فیزیکی آدرس گره را تنظیم کنید. اگر انتخاب آدرس گره از طریق ابزارهای نرمافزاری انجام میشود، سوئیچهای چرخشی را طبق استانداردهای سختافزاری سیستم روی موقعیت 00 یا تنظیم اختصاصیافته برای لغو نرمافزاری قرار دهید.
