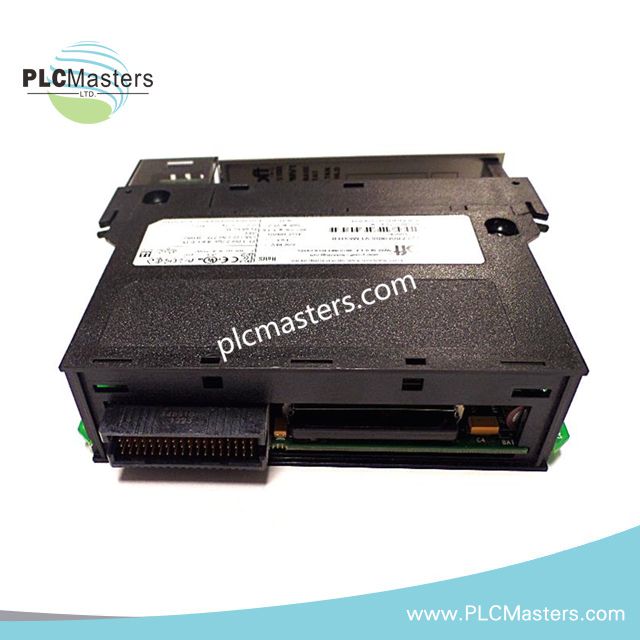

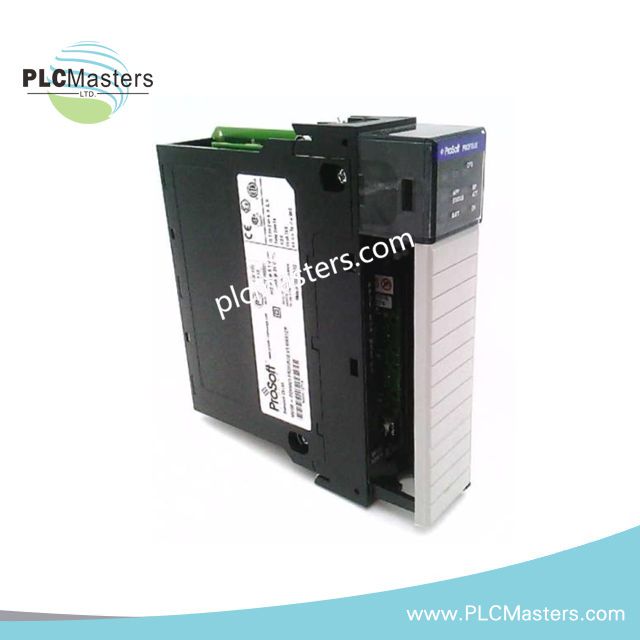

ماژول رابط شبکه مستر PROFIBUS DPV1 مدل MVI56-PDPMV1 از ProSoft Technology
$123.00
$320.00
توضیحات
ماژول رابط شبکه مستر PROFIBUS DPV1 مدل ProSoft Technology MVI56-PDPMV1
ماژول ProSoft Technology MVI56-PDPMV1 (ماژول رابط شبکه MVI56-PDPMV1) که برای ارتباط مستر PROFIBUS DPV1 در سیستمهای ControlLogix پیکربندی شده است، دادههای چرخهای و غیرچرخهای را از طریق رابط ایزوله RS-485 با دستگاههای اسلیو PROFIBUS DP مبادله میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56-PDPMV1 |
| برند | ProSoft Technology |
| نوع محصول | ماژول رابط شبکه مستر PROFIBUS DPV1 |
| پلتفرم | Allen-Bradley ControlLogix، شاسی 1756 |
| وزن | 1.50 پوند |
| دمای کار | از 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف برق | 800 میلیآمپر در 5 ولت DC؛ 3 میلیآمپر در 24 ولت DC |
| پروتکل PROFIBUS | مستر PROFIBUS DP-V0 / DP-V1 |
| حداکثر تعداد دستگاههای اسلیو | حداکثر 125 گره |
| نرخهای بود پشتیبانیشده | از 9.6 کیلوبیتبرثانیه تا 12 مگابیتبرثانیه |
| حداکثر داده I/O برای هر اسلیو | 244 بایت ورودی / 244 بایت خروجی |
| ظرفیت کل داده I/O | حداکثر 7168 بایت ورودی / 7168 بایت خروجی |
| رابط شبکه | D-sub مادگی 9 پین، RS-485 با ایزولاسیون گالوانیکی |
| فضای اشغالشده در شاسی | یک اسلات |
| نرمافزار پیکربندی | ProSoft Configuration Builder (PCB) |
| گواهیها | CE، cULus، ATEX Zone 2، DNV، RoHS |
تبدیل پروتکل و ایزولاسیون گالوانیکی
MVI56-PDPMV1 بهعنوان مستر PROFIBUS DP عمل میکند و همزمان دادههای ماژول را بهصورت ناهمگام با پردازنده ControlLogix مبادله میکند. PROFIBUS DP-V0 از تبادل چرخهای دادههای فرایندی پشتیبانی میکند، درحالیکه DP-V1 پیامرسانی غیرچرخهای را برای عیبیابی و پارامترگذاری دستگاه فراهم میکند.
شبکه PROFIBUS از طریق کانکتور D-sub 9 پین از یک رابط فیزیکی RS-485 با ایزولاسیون گالوانیکی استفاده میکند. بنابراین، سیمکشی فیلد باید الزامات مناسب شیلدینگ، ترمینیشن و مسیردهی کابل PROFIBUS را رعایت کند.
این ماژول از سرعتهای ارتباطی 9.6 کیلوبیتبرثانیه تا 12 مگابیتبرثانیه پشتیبانی میکند و میتواند حداکثر 125 گره اسلیو PROFIBUS را آدرسدهی کند. فایلهای پیکربندی در حافظه داخلی ماژول ذخیره میشوند و در هنگام تعویض ماژول، حفظ پیکربندی را امکانپذیر میکنند.
سؤالات متداول (FAQ)
س: MVI56-PDPMV1 چگونه به سیستم ControlLogix متصل میشود؟
پ: این ماژول یک اسلات را در شاسی استاندارد 1756 ControlLogix اشغال میکند و از طریق بکپلین با پردازنده تبادل داده دارد.
س: چه رابط فیزیکی، ماژول را به دستگاههای PROFIBUS متصل میکند؟
پ: این ماژول از یک کانکتور D-sub مادگی 9 پین با رابط PROFIBUS مبتنی بر RS-485 و دارای ایزولاسیون گالوانیکی استفاده میکند.
س: آیا ماژول از ارتباط چرخهای و غیرچرخهای PROFIBUS پشتیبانی میکند؟
پ: بله. PROFIBUS DP-V0 تبادل چرخهای داده را فراهم میکند، درحالیکه DP-V1 از پیامرسانی غیرچرخهای برای عیبیابی و پارامترگذاری پشتیبانی میکند.
راهنمای نصب در محل
ماژول را مطابق روش نصب مربوط به شاسی، در یک شاسی سازگار 1756 ControlLogix و در حالی که برق قطع است نصب کنید.
کابل PROFIBUS را به رابط D-sub 9 پین متصل کنید و قطبیت شبکه و آرایش ترمینیشن تعیینشده برای نصب PROFIBUS را رعایت کنید.
کابلهای ارتباطی PROFIBUS را تا حد امکان جدا از هادیهای برق با جریان بالا، کابلهای موتور و دیگر سیمکشیهای پرنویز عبور دهید.
شیلد کابلها را مطابق استاندارد نصب PROFIBUS و معماری اتصال زمین محل ترمینال کنید. از ایجاد مسیرهای ناخواسته عبور جریان زمین از طریق اتصالات شیلد جلوگیری کنید.
پیش از راهاندازی، نرخ بود PROFIBUS، پارامترهای مستر، آدرسهای اسلیو و طول دادههای چرخهای I/O پیکربندیشده را بررسی کنید.
پس از راهاندازی، وضعیت ماژول، وضعیت بکپلین و LEDهای ارتباطی PROFIBUS را بررسی کنید. پیش از عیبیابی تبادل داده در سطح کاربرد، خطاهای لایه فیزیکی را برطرف کنید.
