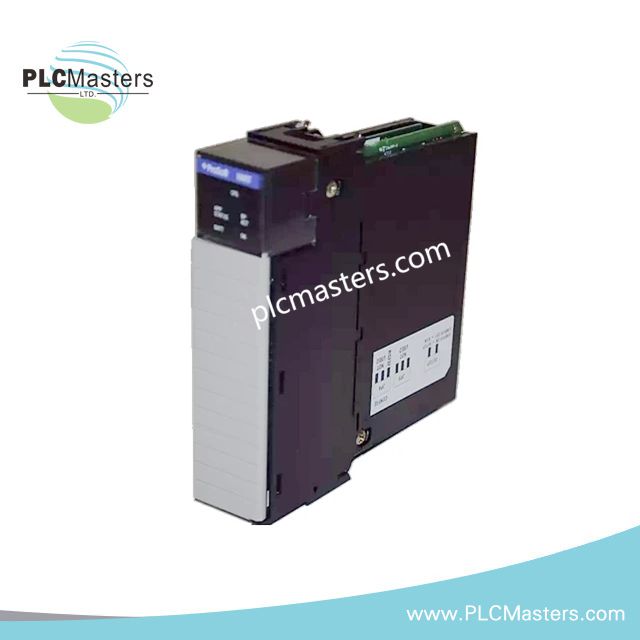

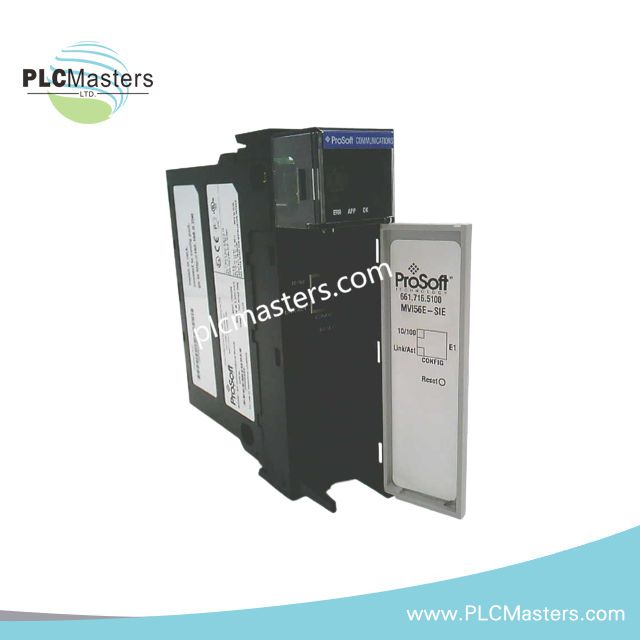

ماژول ارتباطی پیشرفته ProSoft Technology MVI56E-SIE
$123.00
$320.00
توضیحات
ماژول ارتباطی پیشرفته ProSoft Technology MVI56E-SIE
ماژول ProSoft Technology MVI56E-SIE (MVI56E-SIE، ماژول ارتباطی پیشرفته) که برای تبادل دادههای Siemens S7 در محیط اترنت پیکربندی شده است، با استفاده از پیامرسانی S7 روی TCP/IP، ارتباط مستقیم پروتکل را بین پردازندههای Allen-Bradley ControlLogix و کنترلرهای صنعتی Siemens فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56E-SIE |
| برند | ProSoft Technology |
| نوع محصول | ماژول ارتباطی پیشرفته |
| پلتفرم | Allen-Bradley ControlLogix، مبتنی بر شاسی 1756 |
| وزن | 1.00 پوند |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| دمای نگهداری | 40- درجه سانتیگراد تا 85 درجه سانتیگراد |
| مصرف توان | 800 میلیآمپر در 5 VDC؛ بار 3 میلیآمپری در 24 VDC روی بکپلین |
| پروتکل ارتباطی | پروتکل اترنت صنعتی Siemens، کلاینت و سرور S7 روی TCP/IP |
| درگاه اترنت | 1 عدد RJ45 با سرعت 10/100 Mbps |
| قابلیت اترنت | تشخیص خودکار کراساور |
| رابط پیکربندی | Mini-USB یا اترنت از طریق ProSoft Configuration Builder |
| اتصالهای کلاینت | حداکثر 20 |
| اتصالهای سرور | حداکثر 20 |
| پایگاه داده حافظه داخلی | حداکثر 10,000 رجیستر 16 بیتی |
| دسترسی به دادههای Siemens | بلوکهای داده (DB)، ورودیها (I)، خروجیها (Q)، فلگها/مارکرها (M) |
| کنترلرهای Siemens پشتیبانیشده | S7-200، S7-300، S7-400، S7-1200، S7-1500 |
| کارتهای ارتباطی Siemens پشتیبانیشده | کارتهای ارتباطی CP شرکت Siemens |
| عیبیابی | نمایشگر LED چهارکاراکتری پیمایششونده روی پنل جلویی |
| سازگاری نصب | سازگار با بکپلین تکاسلاته 1756 ControlLogix |
| رابط اتصال | RJ45 |
رابط پروتکل اترنت صنعتی Siemens
MVI56E-SIE بهعنوان کلاینت یا سرور Siemens S7 روی ارتباط اترنت TCP/IP کار میکند. این ماژول از تبادل داده با کنترلرهای Siemens S7-200، S7-300، S7-400، S7-1200 و S7-1500 پشتیبانی میکند.
این ماژول از طریق پایگاه داده حافظه داخلی خود، دسترسی به بلوکهای داده، ورودیها، خروجیها و فلگها/مارکرهای Siemens را فراهم میکند. این پایگاه داده برای پردازش دادههای کاربردی، از حداکثر 10,000 رجیستر 16 بیتی پشتیبانی میکند.
رابط اترنت دارای یک اتصال RJ45 با سرعت 10/100 Mbps و قابلیت تشخیص خودکار کراساور است. هر یک از حالتهای کاری کلاینت و سرور، طبق مشخصات ارائهشده، از حداکثر 20 اتصال پشتیبانی میکنند.
این ماژول برای تبادل داده در سمت پردازنده از بکپلین ControlLogix 1756 استفاده میکند. بار جریان مشخصشده روی بکپلین، 800 میلیآمپر در 5 VDC و 3 میلیآمپر در 24 VDC است.
پرسشهای متداول
پ: آیا MVI56E-SIE میتواند مستقیماً با کنترلرهای Siemens S7 ارتباط برقرار کند؟
پ: بله. این ماژول از ارتباط کلاینت و سرور Siemens S7 روی TCP/IP با خانوادههای کنترلر Siemens فهرستشده پشتیبانی میکند.
پ: این ماژول چه رابط اترنتی ارائه میدهد؟
پ: این ماژول یک درگاه اترنت RJ45 با سرعت 10/100 Mbps و قابلیت تشخیص خودکار کراساور ارائه میدهد.
پ: هنگام نصب یا تعویض، ماژول چگونه باید جابهجا شود؟
پ: رویه نصب شاسی ControlLogix را رعایت کنید و پیش از وارد کردن یا خارج کردن ماژول، از ایزوله بودن منبع تغذیه اطمینان حاصل کنید. دادههای ارائهشده، رتبهبندی تعویض در حالت روشن را مشخص نمیکنند.
راهنمای نصب در محل
ماژول را مطابق رویه نصب شاسی مربوطه، در یک شاسی تکاسلاته 1756 ControlLogix سازگار نصب کنید.
ظرفیت جریان موجود در بکپلین را در برابر بار ماژول، یعنی 800 میلیآمپر در 5 VDC و 3 میلیآمپر در 24 VDC، بررسی کنید.
رابط اترنت RJ45 را با استفاده از کابلکشی اترنت صنعتی مناسب برای محیط نصب متصل کنید. برای کاهش تداخل الکترومغناطیسی، کابلهای ارتباطی را از هادیهای توان با ولتاژ و جریان بالا جدا نگه دارید.
در نصبهای اترنت شیلددار، شیلدهای کابل را مطابق معماری اتصال زمین کارخانه و استانداردهای نصب مربوطه متصل کنید. از ایجاد حلقههای زمین ناخواسته از طریق چند نقطه اتصال شیلد جلوگیری کنید.
پیش از راهاندازی، پارامترهای IP پیکربندیشده Siemens، نقش ارتباطی S7، تخصیص اتصالها و نشانیهای نگاشتشده پایگاه داده را بررسی کنید.
هنگام راهاندازی و عیبیابی، از نمایشگر LED پیمایششونده روی پنل جلویی برای بررسی وضعیت ماژول، عیبیابی شبکه و کدهای خطای گزارششده استفاده کنید.
