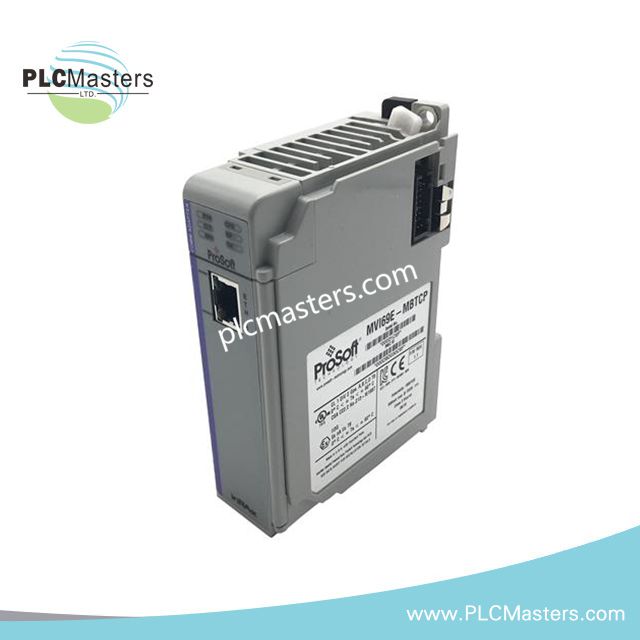

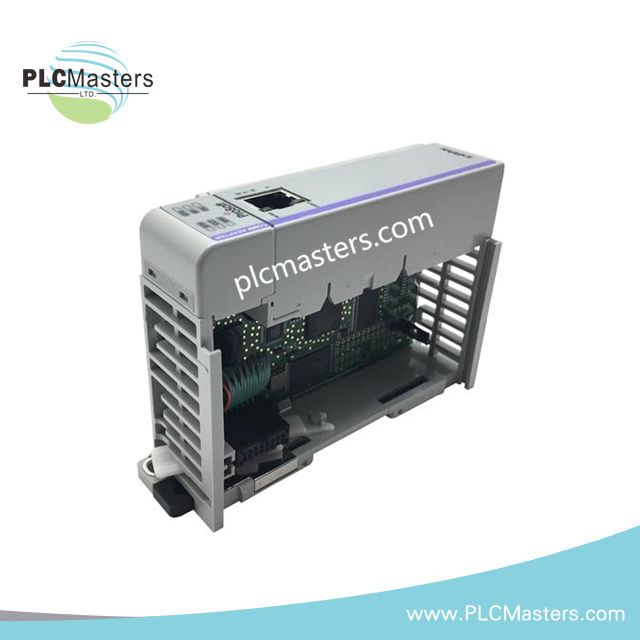

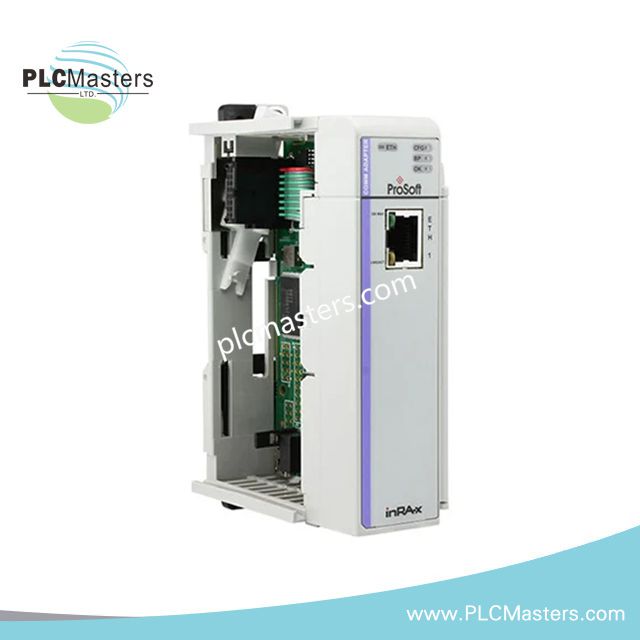

ماژول ارتباطی پیشرفته Modbus TCP/IP مدل ProSoft Technology MVI69E-MBTCP
$123.00
$320.00
توضیحات
ProSoft Technology MVI69E-MBTCP Modbus TCP/IP Enhanced Communication Module
Configured for Modbus TCP/IP data exchange in 1769 CompactLogix systems, the ProSoft Technology MVI69E-MBTCP (MVI69E-MBTCP Modbus TCP/IP Enhanced Communication Module) provides one RJ45 Ethernet interface, 20 Modbus client connections, and up to 10,000 words of application data.
ماژول ارتباطی پیشرفته Modbus TCP/IP مدل ProSoft Technology MVI69E-MBTCP
| ماژول ارتباطی پیشرفته Modbus TCP/IP مدل ProSoft Technology MVI69E-MBTCP (MVI69E-MBTCP) که برای تبادل دادههای Modbus TCP/IP در سامانههای 1769 CompactLogix پیکربندی شده است، دارای یک رابط اترنت RJ45، ۲۰ اتصال کلاینت Modbus و حداکثر ۱۰٬۰۰۰ کلمه دادههای برنامه است. | مشخصات سختافزاری |
|---|---|
| پارامتر | مشخصات |
| MVI69E-MBTCP | مدل |
| ProSoft Technology | برند |
| ماژول ارتباطی پیشرفته Modbus TCP/IP | نوع محصول |
| CompactLogix | خط تولید |
| CompactLogix 1769 | شاسی سازگار |
| تکاسلاتی | عرض ماژول |
| ۱ رابط اترنت RJ45 | نرخ داده اترنت |
| ۱۰ / ۱۰۰ مگابیتبرثانیه | دادههای موجود |
| ۱۰٬۰۰۰ کلمه | اندازه ورودی/خروجی |
| ۶۰ / ۱۲۰ / ۲۴۰ عدد صحیح ۱۶بیتی | 20 |
| اتصالهای کلاینت Modbus | فرمانها بهازای هر اتصال کلاینت |
| حداکثر ۱۶ | دادههای ممیز شناور |
| پشتیبانی میشود، شامل پیادهسازیهای قابل پیکربندی Enron، Daniel و سایر موارد | بار جریان بکپلین |
| ۵۰۰ میلیآمپر در ۵٫۱ ولت جریان مستقیم | مصرف برق |
| ۵۰۰ میلیآمپر در ۵ ولت جریان مستقیم، ماژول ارتباطی | 4 |
| محدوده فاصله منبع تغذیه | نرمافزار پیکربندی |
| ProSoft Configuration Builder | نشانگرهای LED |
| وضعیت پیکربندی، وضعیت برنامه، وضعیت اتصال بکپلین، وضعیت ماژول | دمای عملیاتی |
| ۰ تا ۶۰ درجه سانتیگراد | دمای نگهداری |
| ۴۰- تا ۸۵ درجه سانتیگراد | رطوبت نسبی |
| ۵٪ تا ۹۵٪، بدون میعان | 30 g |
| شوک عملیاتی | ۱٫۰۶ پوند |
تبدیل پروتکل و رابط اترنت
MVI69E-MBTCP دادههای Modbus TCP/IP را از طریق یک رابط اترنت RJ45 با سرعت ۱۰/۱۰۰ مگابیتبرثانیه مبادله میکند. این ماژول یک اسلات شاسی CompactLogix را اشغال میکند و از طریق بکپلین 1769 با کنترلر ارتباط برقرار میکند.
این ماژول از حداکثر ۲۰ اتصال کلاینت Modbus پشتیبانی میکند و برای هر اتصال کلاینت حداکثر ۱۶ فرمان قابل پیکربندی است. جابهجایی ممیز شناور از قالبهای قابل پیکربندی Enron، Daniel و سایر قالبهای پیادهسازی پشتیبانی میکند.
ظرفیت دادههای برنامه به ۱۰٬۰۰۰ کلمه میرسد، درحالیکه اندازههای قابل پیکربندی ورودی/خروجی شامل ۶۰، ۱۲۰ یا ۲۴۰ عدد صحیح ۱۶بیتی هستند. بنابراین، پیش از یکپارچهسازی کنترلر، نگاشت برنامه باید با اندازه داده پیکربندیشده مطابقت داشته باشد.
این ماژول برای پیکربندی از ProSoft Configuration Builder استفاده میکند. نشانگرهای LED اطلاعات وضعیت جداگانهای را برای پیکربندی، عملکرد برنامه، اتصال بکپلین و وضعیت ماژول ارائه میدهند.
برای تبدیل پروتکل، پردازش بستههای اترنت و پردازش فرمانهای Modbus همچنان به اتصالهای کلاینت و ساختار فرمان پیکربندیشده وابسته هستند. بنابراین، بخشبندی شبکه باید بار مورد انتظار تراکنشهای Modbus را در نظر بگیرد.
پرسشهای متداول
س: آیا MVI69E-MBTCP اتصال اترنت داخلی دارد؟
پاسخ: بله. ماژول یک رابط RJ45 دارد که از ارتباط اترنت با سرعت 10 / 100 Mbps پشتیبانی میکند.
س: ماژول به چه مقدار جریان بکپلین نیاز دارد؟
پاسخ: مشخصات ارائهشده، جریان 500 mA در 5.1 VDC را برای بار جریان بکپلین اعلام میکند.
س: آیا ماژول میتواند دادههای Modbus ممیز شناور را مدیریت کند؟
پاسخ: بله. جابهجایی دادههای ممیز شناور پشتیبانی میشود، از جمله پیادهسازیهای قابل پیکربندی Enron، Daniel و سایر موارد.
راهنمای نصب در محل
ماژول را فقط در شاسی سازگار 1769 CompactLogix نصب کنید و پیش از برقدار کردن، ظرفیت جریان موجود بکپلین را بررسی کنید.
ماژول را در موقعیت تکشکاف اختصاصیافته قرار دهید و درگیری مکانیکی آن با کانکتور بکپلین شاسی را تأیید کنید.
کابل اترنت را بدون وارد کردن نیروی مکانیکی بیش از حد به کانکتور یا محفظه ماژول، به رابط RJ45 وصل کنید.
سیمکشی ارتباطی اترنت را تا حد امکان جدا از هادیهای برق ولتاژبالا و مدارهای کلیدزنی جریانبالا مسیریابی کنید.
برای محیط نصب از کابلکشی مناسب اترنت صنعتی استفاده کنید و شیوههای مسیریابی کابل را طوری رعایت کنید که تداخل الکترومغناطیسی محدود شود.
شیلد کابل را مطابق استاندارد اتصال زمین کارخانه متصل کنید و از ایجاد مسیرهای ناخواسته جریان شیلد بین کابینتهای تجهیزات جلوگیری کنید.
پیش از راهاندازی، ماژول را با ProSoft Configuration Builder پیکربندی کنید و تعداد اتصالهای کلاینت Modbus و تخصیص فرمانها را بررسی کنید.
پیش از قرار دادن مسیر ارتباطی در سرویس، اندازه پیکربندیشده ورودی/خروجی و نگاشت دادههای برنامه را با برنامه کنترلکننده CompactLogix تطبیق دهید.
پس از راهاندازی، نشانگرهای وضعیت پیکربندی، برنامه، بکپلین و ماژول را بررسی کنید. پیش از فعالسازی توالیهای کنترلی وابسته، علائم غیرعادی را بررسی کنید.
در حین کار در محل، از دما، رطوبت، شوک یا شرایط جریان بکپلین مشخصشده تجاوز نکنید.
