دروازه EtherNet/IP به PROFINET مدل PLX31-EIP-PND از شرکت ProSoft Technology
$123.00
$320.00
توضیحات

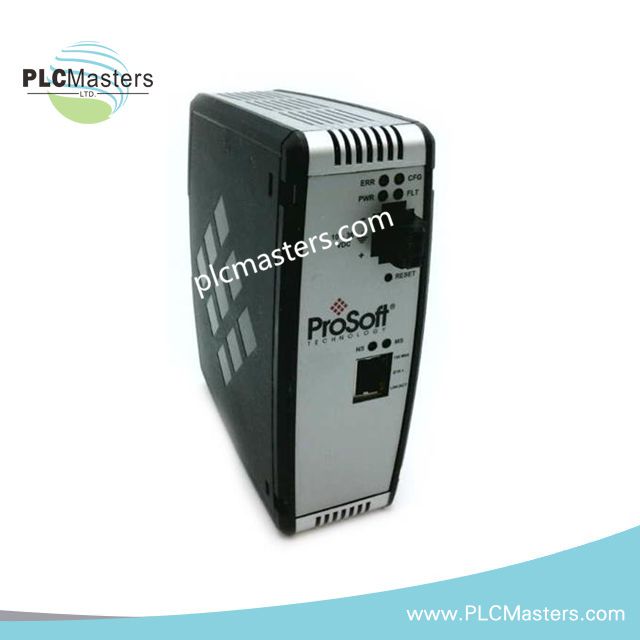

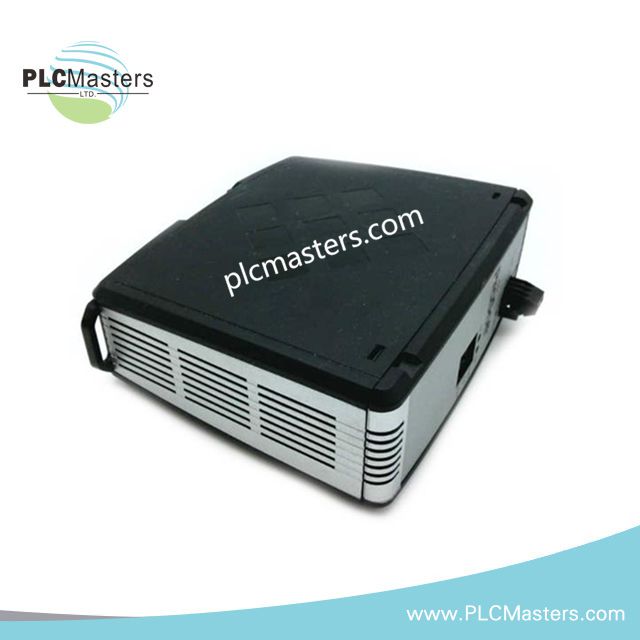

درگاه EtherNet/IP به PROFINET مدل ProSoft Technology PLX31-EIP-PND
دستگاه ProSoft Technology PLX31-EIP-PND (درگاه ارتباطی PLX31-EIP-PND) که برای انتقال دوسویه داده میان شبکههای EtherNet/IP و PROFINET RT پیکربندی شده است، رابطهای شبکه ایزولهای را برای تبادل دادههای PLC فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PLX31-EIP-PND |
| برند | ProSoft Technology |
| نوع محصول | درگاه دستگاه EtherNet/IP به PROFINET |
| وزن | 1.06 پوند |
| دمای کاری | از -25 درجه سانتیگراد تا 70 درجه سانتیگراد |
| دمای نگهداری | از -40 درجه سانتیگراد تا 80 درجه سانتیگراد |
| مصرف توان | معمولاً 130 میلیآمپر در 24 VDC |
| ولتاژ ورودی | از 10 VDC تا 36 VDC |
| ولتاژ نامی | 24 VDC |
| حداکثر بار ورودی | 610 میلیآمپر |
| درگاههای اترنت | 2 عدد RJ45، نوع 10/100 Base-T، با مذاکره خودکار و Auto-MDIX |
| ایزولاسیون درگاهها | دو درگاه اترنت با ایزولاسیون الکتریکی |
| دادههای I/O در EtherNet/IP | تا 500 بایت ورودی و 500 بایت خروجی برای هر اتصال |
| اتصالات EtherNet/IP | چندین اتصال I/O از نوع CIP |
| پروتکل PROFINET | دستگاه PROFINET RT، نسخه 2.2 |
| دادههای I/O در PROFINET | تا 1440 بایت ورودی و 1440 بایت خروجی |
| نحوه نصب | ریل استاندارد DIN با عرض 35 میلیمتر |
| شوک | IEC 60068-2-27، مقدار 15g |
| ارتعاش | IEC 60068-2-6، مقدار 5g، از 10 تا 150 هرتز |
| ذخیرهسازی پیکربندی | شیار کارت SD |
تبدیل پروتکل و ایزولاسیون شبکه
PLX31-EIP-PND بهعنوان آداپتور یا اسکنر EtherNet/IP و همزمان بهعنوان دستگاه PROFINET RT کار میکند. دادههای مبادلهشده میان هر دو شبکه از نگاشت حافظه مدیریتشده توسط درگاه استفاده میکنند، نه از ترجمه بومی پروتکل درون هیچیک از PLCها.
دو رابط اترنت RJ45، ایزولاسیون الکتریکی میان بخشهای شبکه EtherNet/IP و PROFINET را فراهم میکنند. بنابراین هر رابط میتواند به زیرشبکه مربوط به خود متصل بماند، بدون آنکه بخشهای فیزیکی اترنت مستقیماً با یکدیگر ترکیب شوند.
رابط EtherNet/IP از چندین اتصال I/O از نوع CIP با حداکثر 500 بایت داده ورودی و خروجی برای هر اتصال پشتیبانی میکند. رابط PROFINET نیز از حداکثر 1440 بایت داده ورودی و 1440 بایت داده خروجی پشتیبانی میکند.
رابط کارت SD اطلاعات پیکربندی را برای فرایند تعویض ذخیره میکند. بنابراین یک واحد جایگزینِ پیکربندیشده میتواند پیکربندی ذخیرهشده را بدون نیاز به وارد کردن پارامترها از طریق رایانه بازیابی کند.
پرسشهای متداول (FAQ)
پرسش: آیا میتوان دو درگاه اترنت را به بخشهای جداگانه شبکه متصل کرد؟
پاسخ: بله. مشخصات ارائهشده، دو درگاه RJ45 را از نظر الکتریکی ایزوله معرفی میکنند و برای آنها عملکردهای جداگانه EtherNet/IP و PROFINET در نظر گرفته شده است.
پرسش: این درگاه چه محدودهای از منبع تغذیه را میپذیرد؟
پاسخ: محدوده ورودی مشخصشده از 10 VDC تا 36 VDC است و 24 VDC بهعنوان ولتاژ نامی تغذیه معرفی شده است.
پرسش: حداکثر اندازههای اعلامشده دادههای I/O در PROFINET چقدر است؟
پاسخ: طبق مشخصات ارائهشده، حداکثر 1440 بایت داده ورودی و 1440 بایت داده خروجی پشتیبانی میشود.
راهنمای نصب در محل
- درگاه را روی ریل استاندارد DIN با عرض 35 میلیمتر و داخل یک محفظه مناسب کنترل صنعتی نصب کنید.
- قطبیت منبع تغذیه DC را بررسی کنید و مطمئن شوید ولتاژ اعمالشده در محدوده مشخصشده 10 VDC تا 36 VDC باقی میماند.
- کابلهای EtherNet/IP و PROFINET را به درگاههای RJ45 ایزوله و اختصاصیافته به آنها متصل کنید.
- سیمکشی شبکه را از هادیهای موتور، کنتاکتور و منابع تغذیه سوئیچینگ با جریان بالا، از نظر فیزیکی جدا نگه دارید.
- در صورت الزام طراحی شبکه نصبشده، از کابلکشی اترنت شیلددار استفاده کنید و شیلدها را مطابق طرح اتصال زمین تابلو مربوطه خاتمه دهید.
- از ایجاد مسیرهای ناخواسته اتصال شیلد به زمین میان بخشهای شبکهای که بهطور جداگانه ایزوله شدهاند، جلوگیری کنید.
- پیش از فعالسازی تبادل دورهای I/O، سرعت لینک، مذاکره دوطرفه، آدرسدهی IP و پیکربندی پروتکل در سمت کنترلر را بررسی کنید.
- هنگام استفاده از قابلیت بازیابی پیکربندی، کارت SD پیکربندیشده را همراه با مستندات تجهیزات نگهداری کنید.
- پیش از نصب، دمای کاری و محیط ارتعاشی محل نصب درگاه را با حدود مشخصشده مقایسه و تأیید کنید.
- پس از راهاندازی، نگاشت دادههای ورودی و خروجی را بهطور مستقل از هر دو کنترلر EtherNet/IP و PROFINET بررسی کنید.
