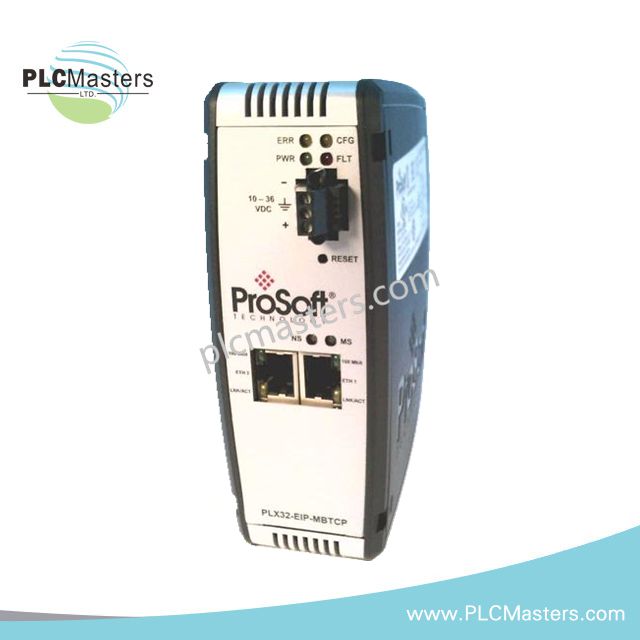

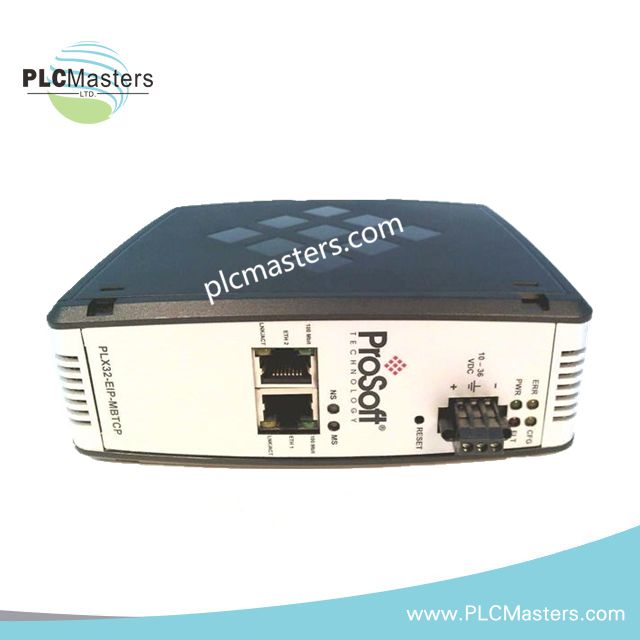

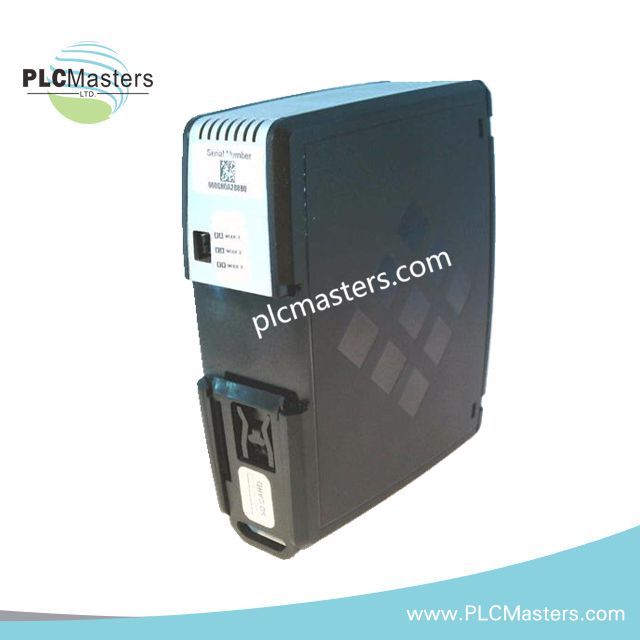

دروازه ProSoft Technology PLX32-EIP-MBTCP از EtherNet/IP به Modbus TCP/IP
$123.00
$320.00
توضیحات
درگاه PLX32-EIP-MBTCP شرکت ProSoft Technology برای تبدیل EtherNet/IP به Modbus TCP/IP
درگاه ProSoft Technology PLX32-EIP-MBTCP (درگاه پروتکل PLX32-EIP-MBTCP) که برای تبدیل پروتکل بین شبکههای EtherNet/IP و Modbus TCP/IP پیکربندی شده است، امکان تبادل مستقیم داده بین تجهیزات صنعتی اترنت را بدون نیاز به کدنویسی سفارشی کنترلر فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PLX32-EIP-MBTCP |
| برند | ProSoft Technology |
| وزن | 1.00 پوند |
| دمای کاری | از -25 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | 300 میلیآمپر در 24 ولت DC اسمی |
| ولتاژ ورودی | 10 تا 30 ولت DC |
| محدوده ورودی | 10 تا 36 ولت DC |
| درگاههای اترنت | 2 درگاه RJ45 با سرعت 10/100 مگابیتبرثانیه |
| قابلیت اترنت | قابلیت سوئیچ اترنت دوپورته |
| حالتهای EtherNet/IP | کلاینت/سرور پیامرسانی صریح؛ کلاینت/سرور ورودی/خروجی پیامرسانی ضمنی کلاس 1 |
| دادههای ورودی/خروجی EtherNet/IP | حداکثر 500 بایت داده ورودی و 500 بایت داده خروجی برای هر اتصال |
| اتصالات EtherNet/IP | حداکثر 16 اتصال CIP |
| حالتهای Modbus TCP/IP | کلاینت (Master) و سرور (Slave) |
| توابع Modbus | 1، 2، 3، 4، 5، 6، 15، 16 |
| اتصالات کلاینت Modbus | حداکثر 30 اتصال فعال |
| اتصالات سرور Modbus | حداکثر 20 اتصال همزمان |
تبدیل پروتکل و معماری اترنت
PLX32-EIP-MBTCP رابطهای پروتکل EtherNet/IP و Modbus TCP/IP را در یک درگاه سختافزاری ارائه میدهد.
عملکرد EtherNet/IP از پیامرسانی صریح و همچنین ارتباط ورودی/خروجی ضمنی کلاس 1 پشتیبانی میکند.
این درگاه برای تبادل داده EtherNet/IP از حداکثر 16 اتصال CIP پشتیبانی میکند.
عملکرد Modbus TCP/IP از حالتهای کلاینت و سرور پشتیبانی میکند و امکان ارتباط همزمان با چندین دستگاه Modbus را فراهم میسازد.
دو درگاه RJ45 با سرعت 10/100 مگابیتبرثانیه، قابلیت سوئیچ اترنت دوپورته را برای توپولوژیهای زنجیرهای یا اتصالات شبکه جداگانه فراهم میکنند.
نگاشت پروتکل باید نوع دادهها، آدرسهای ثبات، ترتیب بایتها و تخصیص اتصالها را در هر دو شبکه بهصورت سازگار حفظ کند.
سؤالات متداول (FAQ)
س: PLX32-EIP-MBTCP از چه ظرفیت دادهای در EtherNet/IP پشتیبانی میکند؟
پ: هر اتصال از حداکثر 500 بایت داده ورودی و 500 بایت داده خروجی پشتیبانی میکند.
س: این درگاه بهعنوان کلاینت با چند دستگاه Modbus TCP/IP میتواند ارتباط برقرار کند؟
پ: این درگاه از حداکثر 30 اتصال فعال کلاینت Modbus TCP/IP برای پرسوجوی همزمان دستگاهها پشتیبانی میکند.
س: چه محدوده ولتاژ تغذیهای برای ماژول مشخص شده است؟
پ: مشخصات ارائهشده، ولتاژ ورودی 10 تا 30 ولت DC و محدوده ورودی 10 تا 36 ولت DC را تعیین میکنند.
راهنمای نصب در محل
درگاه را روی سطح نصب صنعتی مناسب و با فاصله کافی برای کانکتورهای RJ45 و سیمکشی برق نصب کنید.
در صورت الزام محیط الکترومغناطیسی اطراف و استاندارد نصب شبکه، از کابلکشی اترنت شیلددار استفاده کنید.
کابلهای ارتباطی اترنت را از هادیهای برق با جریان بالا، کابلهای موتور و مدارهای سوئیچینگ با فرکانس بالا جداگانه عبور دهید.
شیلد کابلها را مطابق معماری اتصال زمین کارخانه و الزامات مربوط به نصب اترنت متصل کنید.
پیش از برقدار کردن ماژول، قطبیت منبع DC را بررسی کنید و محدوده ولتاژ ورودی مشخصشده را حفظ کنید.
در نصبهای زنجیرهای، توپولوژی سوئیچ اترنت و مسیر کابلها را پیش از راهاندازی بررسی کنید.
پارامترهای اتصال EtherNet/IP، آدرسهای Modbus TCP/IP، نگاشت ثباتها و حالتهای ارتباطی را مطابق کنترلرها و تجهیزات میدانی متصل، بهصورت سازگار پیکربندی کنید.
پیش از فعالسازی تبادل دادههای فرایند، نوع دادهها، آفست ثباتها، ترتیب بایتها و مجوزهای خواندن/نوشتن را هنگام راهاندازی تأیید کنید.
