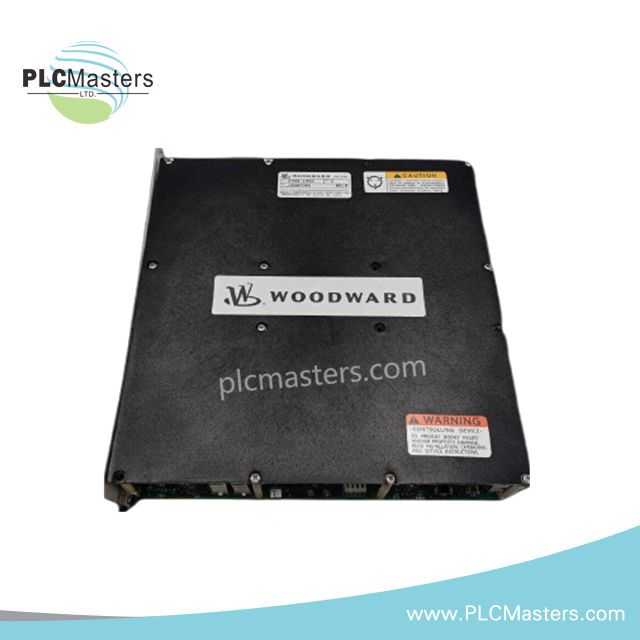

ماژول ترکیبی آنالوگ ورودی/خروجی Woodward 5466-330

بررسی اجمالی

ماژول  Woodward 5466-330 یک ماژول ترکیبی آنالوگ ورودی/خروجی چندکاره است که برای سیستم‌های کنترل توربین مانند سری‌های MicroNet TMR، 5009 و 5400 طراحی شده است. این ماژول ورودی‌های آنالوگ، خروجی‌های آنالوگ، ورودی‌های سرعت و خروجی‌های محرک تناسبی را در یک واحد فشرده ترکیب می‌کند. این ماژول برای کاربردهایی که نیاز به کنترل دقیق، نظارت در زمان واقعی و ورودی/خروجی با چگالی بالا در صنایع تولید برق، دریایی و نفت و گاز دارند، مناسب است. طراحی مقاوم آن از حالت‌های عملکرد ساده و افزونه برای افزایش قابلیت اطمینان پشتیبانی می‌کند.

مشخصات فنی

• ورودی‌های آنالوگ: ۸ کانال؛ قابل تنظیم برای ۰–۵ ولت یا ۴–۲۰ میلی‌آمپر

• خروجی‌های آنالوگ: ۴ کانال؛ خروجی‌های استاندارد ۴–۲۰ میلی‌آمپر برای محرک‌های تناسبی

• ورودی‌های سرعت: ۴ کانال؛ پذیرش پیکاپ‌های مغناطیسی یا پروب‌های نزدیکی با فیلترینگ

• خروجی‌های محرک تناسبی: ۲ کانال؛ قابل انتخاب ۴–۲۰ میلی‌آمپر یا ۲۰–۱۶۰ میلی‌آمپر

• ولتاژ تغذیه: ۱۰–۶۰ ولت DC (معمولاً ۲۴ ولت DC)

• دمای کاری: −۲۵ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد

• رتبه‌بندی ایزولاسیون: ۳ کیلوولت DC

• نوع نصب: ریل DIN یا نصب روی پنل

• پردازنده: PowerPC موتورولا MPC5200

• حالت افزونگی: عملکرد ساده یا افزونه

• رابط‌های ارتباطی: اترنت ۱۰/۱۰۰ Base-T، پورت سریال RS-232؛ احتمالاً RS-485 یا Modbus (با تأیید تأمین‌کننده)

• ویژگی‌های حفاظتی: حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد، قطبیت معکوس

• مقاومت در برابر لرزش: تست شده در آزمون ENV2 شرکت Lloyd’s

• نصب برای ارتباطات: شاسی VME

• ابعاد: ۴۸۳ میلی‌متر × ۳۱۰ میلی‌متر × ۱۰۵ میلی‌متر

• وزن: ۰.۹ کیلوگرم
