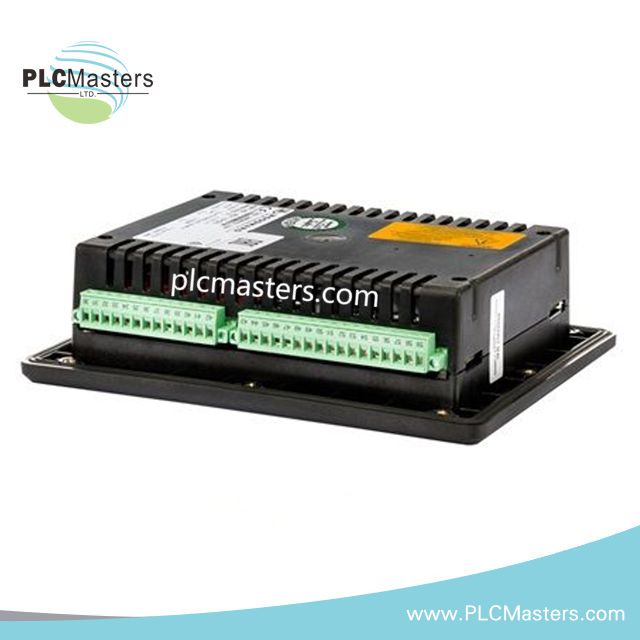

ماژول کنترل مدار شکن Woodward 8440-2150

توضیحات

ماژول کنترل کلید قطع‌کننده Woodward 8440-2150 LS-5 V2 نظارت دقیق بر کلید قطع‌کننده برای ژنراتورها، اتصالات شبکه و سیستم‌های توزیع شده قدرت فراهم می‌کند. این ماژول همزمان‌سازی سریع، جداسازی ایمن شبکه و کنترل منطقی هوشمند را ارائه می‌دهد که از استراتژی‌های پیشرفته مدیریت انرژی پشتیبانی می‌کند. علاوه بر این، عملکرد اندازه‌گیری قابل اعتماد و ارتباط مداوم آن به مهندسان کمک می‌کند تا به راحتی آن را در معماری‌های جدید یا موجود اتوماسیون قدرت ادغام کنند. طراحی جمع‌وجور آن همچنین نصب انعطاف‌پذیر در تابلو را پشتیبانی می‌کند و آن را برای نیروگاه‌های مدرن غیرمتمرکز مناسب می‌سازد.

ویژگی‌های کلیدی

• LS-5 V2 همزمان‌سازی دقیق بین منابع ژنراتور و شبکه را حتی در شرایط عملیاتی پویا ارائه می‌دهد.

• علاوه بر این، عملکردهای یکپارچه جداسازی شبکه ایمنی سیستم را با جلوگیری از بازخورد در هنگام خطاها یا رویدادهای جزیره‌ای افزایش می‌دهند.

• LogicsManager به کاربران اجازه می‌دهد فرآیندهای کنترل را بدون PLCهای خارجی سفارشی کنند، بنابراین پیچیدگی و هزینه پروژه کاهش می‌یابد.

• رابط‌های CAN bus و RS-485 تبادل داده روان با سیستم‌های کنترل نظارتی را فراهم می‌کنند.

• علاوه بر این، حسگر RMS واقعی دقت اندازه‌گیری یکنواختی را در طیف وسیعی از شرایط ولتاژ و جریان تضمین می‌کند.

• تا 16 واحد به صورت همزمان کار می‌کنند تا از سیستم‌های قدرت چندبخشی با معماری‌های پیچیده باس پشتیبانی کنند.

مشخصات فنی

ورودی و اندازه‌گیری

• ولتاژ ورودی: 12/24 ولت DC (از 8 تا 40 ولت DC)

• دامنه اندازه‌گیری: خطی تا 1.25 × Vrated

• روش حسگر: RMS واقعی

کنترل کلید قطع‌کننده

• دو نوع کنترل کلید قطع‌کننده موجود است

• ورودی‌های جریان ورودی و خروجی جداگانه برای هر فاز

همزمان‌سازی و حفاظت

• عملکرد بررسی همزمانی

• حفاظت جداسازی شبکه

• گروه‌های برداری قابل تنظیم برای همزمان‌سازی

• کنترل واردات/صادرات برق

• نظارت بر ولتاژ QV و وابسته به زمان

ارتباطات

• CAN bus

• RS-485

• پشتیبانی از پروتکل Modbus

پیکربندی I/O

• خروجی‌های رله با قابلیت پیکربندی آزاد

• ورودی‌های مجزا ایزوله با قابلیت پیکربندی آزاد

مکانیکی و نصب

• نصب روی در جلویی کابینت

• محفظه فلزی پشت پنل با ریل DIN

• عملکرد به عنوان بخشی از حداکثر ۳۲ بخش باس

کاربردهای معمول

LS-5 V2 به‌طور یکپارچه در تابلوهای کنترل ژنراتور، سیستم‌های میکروگرید و شبکه‌های توزیع برق صنعتی جای می‌گیرد. مهندسان اغلب آن را برای موازی‌سازی شبکه اصلی، اتصال انرژی‌های تجدیدپذیر به شبکه و همگام‌سازی ژنراتور پشتیبان به کار می‌برند. علاوه بر این، قابلیت‌های تطابق با کد شبکه آن از نصب‌هایی که باید با VDE AR-N 4105، BDEW و سایر مقررات اروپایی مطابقت داشته باشند، پشتیبانی می‌کند.

پشتیبانی و قابلیت اطمینان

این ماژول برای عملکرد بلندمدت در محیط‌های قدرت پرتقاضا ساخته شده و ابزارهای تشخیصی آن راه‌اندازی و عیب‌یابی را ساده می‌کنند. علاوه بر این، شبکه پشتیبانی جهانی Woodward خدمات قابل اعتماد، دسترسی به قطعات یدکی و تخصص میدانی برای مدیریت چرخه عمر را تضمین می‌کند.

سؤالات متداول

سؤال ۱: آیا LS-5 V2 از طراحی سیستم چند قطع‌کننده پشتیبانی می‌کند؟
بله، تا ۱۶ واحد LS-5 می‌توانند در یک برنامه هماهنگ کار کنند.

سؤال ۲: آیا می‌تواند با سیستم‌های SCADA موجود در کارخانه ارتباط برقرار کند؟
بله، ماژول از CAN، RS-485 و Modbus برای یکپارچه‌سازی بی‌وقفه با SCADA پشتیبانی می‌کند.

سؤال ۳: آیا LS-5 V2 با کدهای شبکه اروپایی سازگار است؟
بله، این دستگاه از VDE AR-N 4105، BDEW و سایر الزامات خدمات عمومی پشتیبانی می‌کند.

سؤال ۴: گزینه‌های نصب موجود کدامند؟
می‌توان آن را روی درهای جلویی کابینت نصب کرد یا روی ریل‌های DIN داخل تابلوهای کنترل قرار داد.

سؤال ۵: آیا می‌توانم منطق قطع‌کننده را بدون PLC سفارشی کنم؟
بله، LogicsManager امکان سفارشی‌سازی انعطاف‌پذیر را مستقیماً در داخل دستگاه فراهم می‌کند.
