بررسی اجمالی

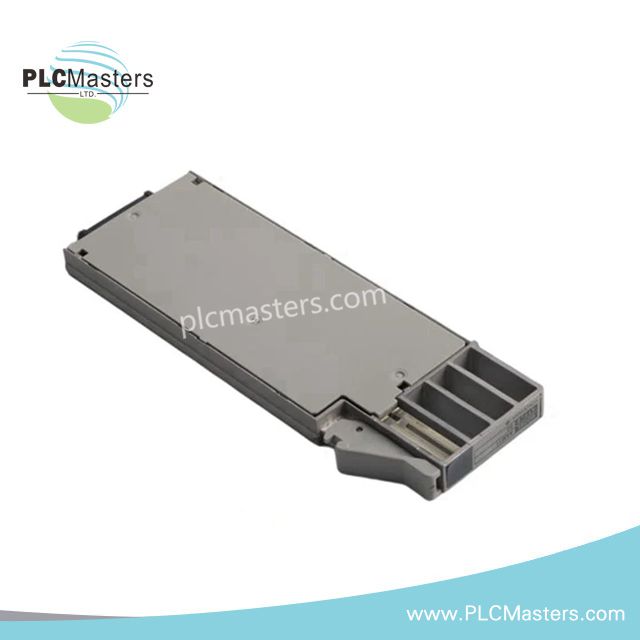

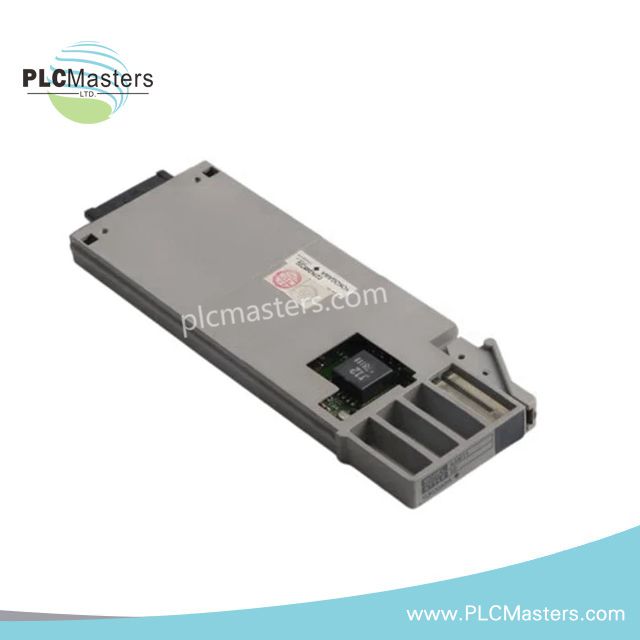

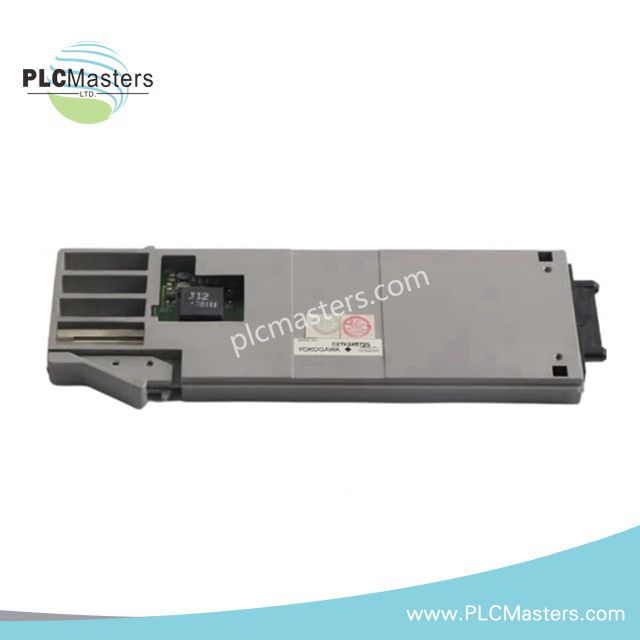

ماژول ورودی آنالوگ چندکاره Yokogawa AAM10/ZCT برای سیستمهای CENTUM CS 3000 و CENTUM VP است. این ماژول با سیگنالهای جریان 4–20 میلیآمپر و ولتاژ 1–5 ولت کار میکند و امکان جمعآوری دقیق دادهها از فرستندهها و حسگرها را فراهم میکند. این ماژول از ارتباط BRAIN پشتیبانی میکند که تشخیص و پیکربندی دستگاههای هوشمند را بهبود میبخشد. دقت بالا و پاسخ سریع آن، این ماژول را برای کاربردهای حیاتی اتوماسیون صنعتی ایدهآل میسازد.
مشخصات فنی
-
مدل: AAM10/ZCT
-
نوع: ماژول ورودی آنالوگ
-
کانالهای ورودی: 8 کانال
-
انواع سیگنالهای پشتیبانی شده: 4–20 میلیآمپر DC، 1–5 ولت DC
-
دامنه ورودی: 0–10 ولت DC (قابلیت گسترش یافته)
-
رزولوشن: 16 بیت
-
دقت: ±0.1٪ از مقیاس کامل
-
زمان پاسخ: کمتر از 50 میلیثانیه
-
پشتیبانی ارتباطی: پروتکل BRAIN برای یکپارچهسازی فرستنده هوشمند
-
ایزولاسیون: کانال به کانال و کانال به سیستم
-
نصب: نصب شده در رک داخل کابینتهای I/O
-
سازگاری سیستم: CENTUM CS 3000، CENTUM VP
-
سیگنال خروجی: 4–20 میلیآمپر DC
-
بار خروجی جریان: 0 تا 600 اهم
-
رانش خروجی جریان: 12 ولت DC
-
روش سیمکشی: کابل ZCT (ویژه)
-
نوع ترمینال: کانکتور 40 پین برای کابل ZCT
-
منبع تغذیه: تأمین شده توسط واحد گره
-
مصرف جریان: حداکثر 300 میلیآمپر (از 5 ولت DC)
-
دمای کاری: 0 تا 50 درجه سانتیگراد (32 تا 122 درجه فارنهایت)
-
دمای ذخیرهسازی: -40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت)
