1771-IFE/B Modul Input Analog Allen-Bradley
$123.00
$320.00
Deskripsi

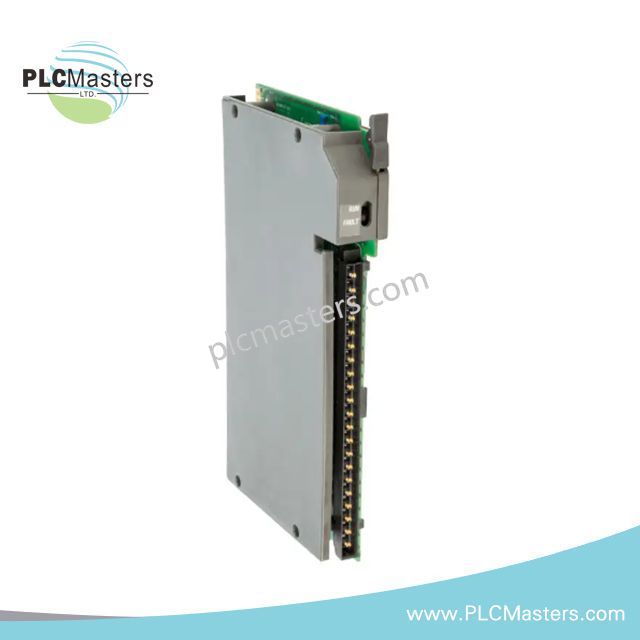

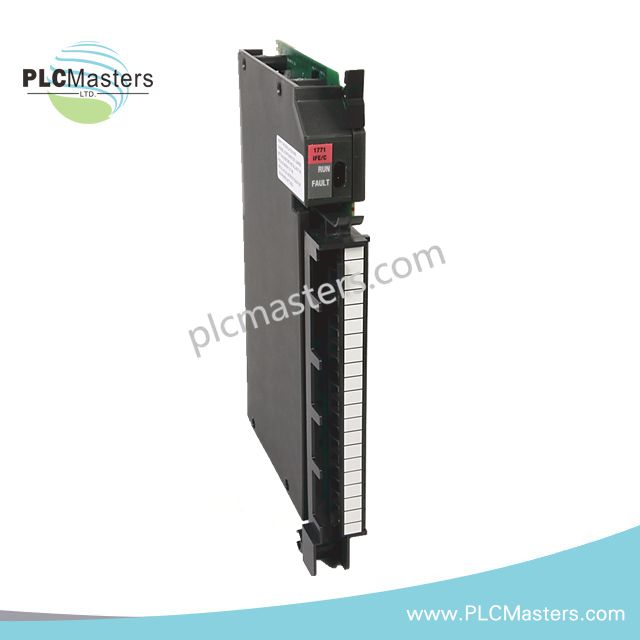

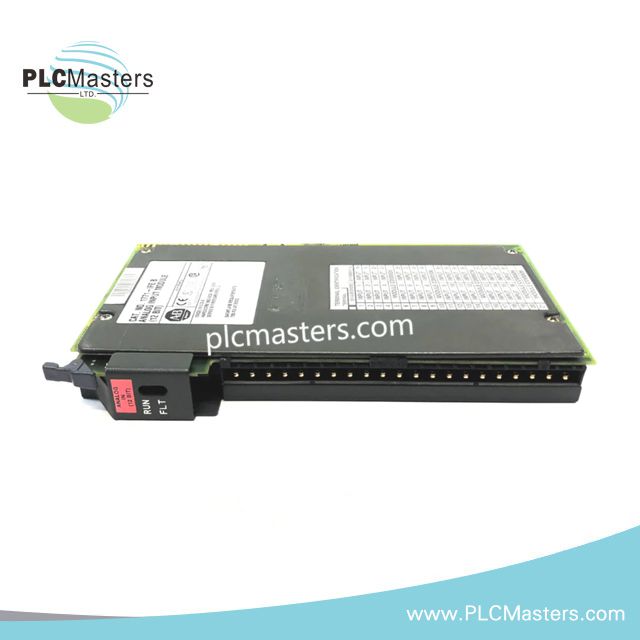

Modul Input Analog Allen-Bradley 1771-IFE/B PLC-5
Allen-Bradley 1771-IFE/B, juga dikatalogkan sebagai 1771-IFE/B Modul Input Analog, beroperasi sebagai komponen perangkat keras khusus untuk akuisisi sinyal analog dalam sistem chassis I/O PLC-5. Modul ini mengonversi sinyal tegangan dan arus lapangan menjadi data digital melalui saluran input yang dapat dikonfigurasi.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1771-IFE/B |
| Merek | Allen-Bradley |
| Asal | USA |
| Berat | 1,3 lbs |
| Dimensi | 15,2 cm x 5,1 cm x 27,9 cm |
| Suhu Operasi | 0-60 derajat C |
| Konsumsi Daya | Sekitar 6 W |
| Jenis Produk | Modul Input Analog |
| Lini Produk | PLC-5 |
| Saluran Input | 16 single-ended atau 8 diferensial |
| Jenis Sinyal | Tegangan: +/-10 V, +/-5 V, 0-10 V, 0-5 V; Arus: 4-20 mA |
| Resolusi | 12-bit (1 bagian dari 4096) |
| Akurasi | +/-0,05% dari skala penuh |
| Impedansi Input | Tegangan: 10 Mohm; Arus: 250 ohm |
| Waktu Konversi | Sekitar 2,5 ms per saluran |
| Isolasi | Isolasi optik antara input lapangan dan backplane |
| Arus Backplane | 1,2 A pada 5 VDC |
| Lengan Kabel | 1771-WQ |
| Rentang Kelembaban | 5-95% tanpa kondensasi |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
Pemrosesan Sinyal Analog PLC-5 dan Integrasi Backplane
1771-IFE/B menyediakan konversi input analog untuk arsitektur kontrol PLC-5 menggunakan rentang input tegangan dan arus yang dapat dikonfigurasi. Modul mendukung penskalaan kepadatan I/O melalui konfigurasi chassis PLC-5 dan mentransfer nilai analog yang dikonversi melalui bus backplane 1771.
Modul menggunakan isolasi optik antara sirkuit input lapangan dan backplane pengendali. Konfigurasi input mendukung jaringan deterministik Profinet / EtherNet/IP melalui antarmuka komunikasi PLC-5 yang kompatibel. Kompatibilitas firmware flash tergantung pada prosesor PLC-5 yang terpasang, modul adaptor, dan revisi sistem.
Pertanyaan yang Sering Diajukan
Q: Jenis sinyal analog apa yang dapat diproses oleh 1771-IFE/B?
A: Modul mendukung input tegangan termasuk +/-10 V, +/-5 V, 0-10 V, dan 0-5 V, serta input arus 4-20 mA.
Q: Bagaimana saluran input dikonfigurasi pada 1771-IFE/B?
A: Modul mendukung 16 saluran single-ended atau 8 saluran diferensial tergantung pada pengaturan input yang dikonfigurasi.
Q: Berapa kebutuhan arus backplane modul ini?
A: 1771-IFE/B membutuhkan 1,2 A dari suplai 5 VDC backplane PLC-5.
Pedoman Instalasi Lapangan
Pasang modul 1771-IFE/B ke slot chassis 1771 PLC-5 yang kompatibel setelah memastikan isolasi daya chassis dan kapasitas backplane yang tersedia. Hubungkan kabel analog lapangan menggunakan lengan kabel 1771-WQ yang ditentukan dan verifikasi polaritas sinyal sebelum operasi.
Rutekan kabel sinyal analog terpisah dari konduktor tegangan tinggi dan arus tinggi untuk mengurangi interferensi elektromagnetik. Gunakan kabel instrumentasi terlindung jika diperlukan dan akhiri pelindung sesuai dengan desain grounding kabinet kontrol.
Verifikasi konfigurasi saluran, pemilihan rentang input, dan pengalamatan I/O PLC-5 sebelum pengoperasian. Konfirmasi nilai sinyal analog melalui diagnostik pengendali dan indikator status modul setelah pemasangan.
