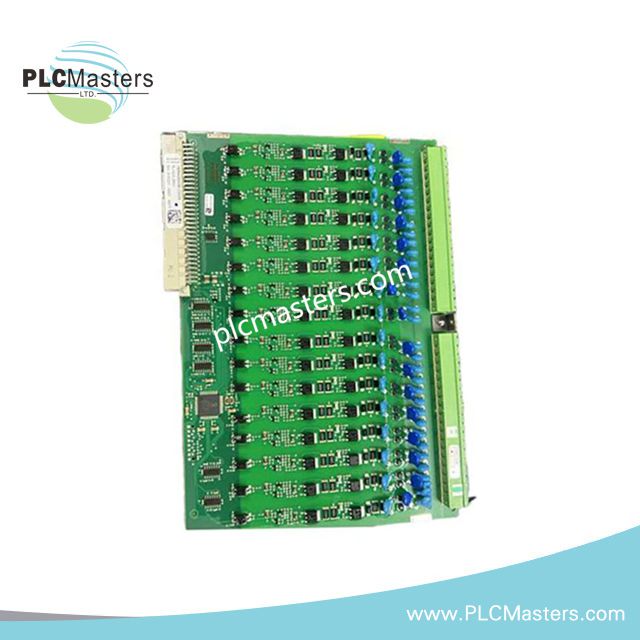

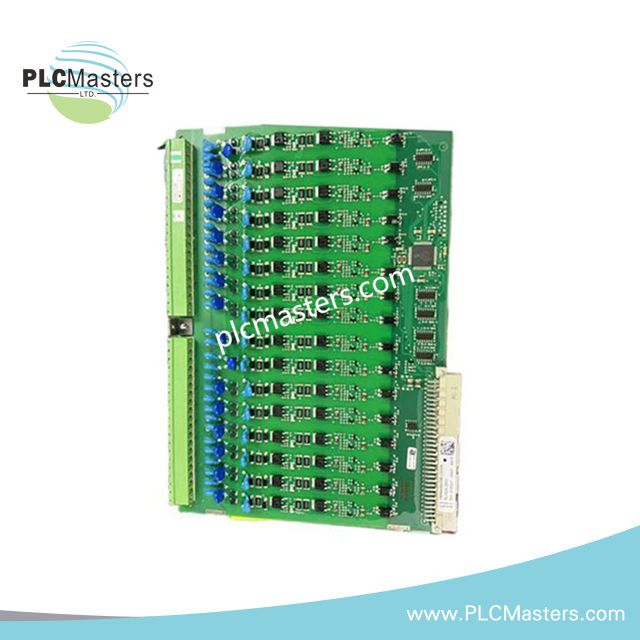

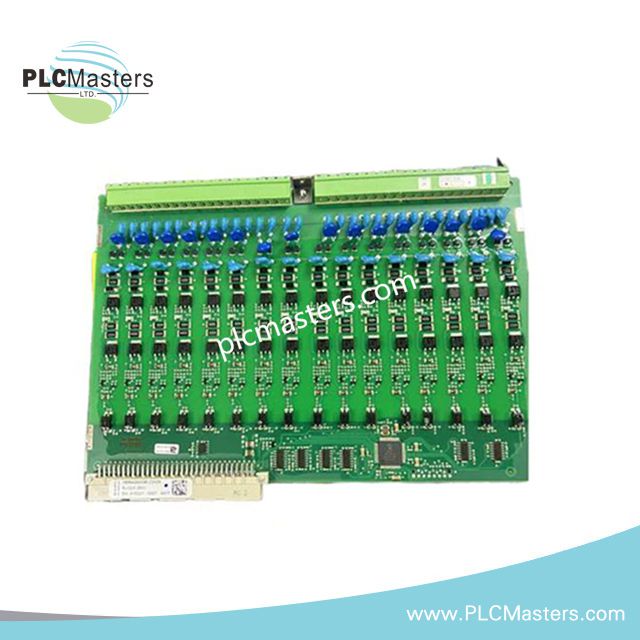

ABB 1MRK000508-CDr09 Modul Input Biner

Deskripsi Produk

Modul ABB 1MRK000508-CDr09 adalah modul input biner berkinerja tinggi yang dirancang untuk sistem proteksi dan otomasi canggih. Modul ini mengumpulkan sinyal digital dari peralatan eksternal dan memasukkannya ke dalam relay dan pengendali ABB, memastikan pemantauan yang akurat dan kontrol yang andal di lingkungan industri dan gardu induk. Selain itu, desain modular yang kompak memungkinkan pemasangan yang mulus di rak relay ABB standar atau pengaturan rel DIN. Modul ini mendukung integrasi efisien dengan seri ABB Relion dan platform otomasi lainnya, memberikan stabilitas operasional jangka panjang dan pengurangan pemeliharaan.

Fitur Utama dan Sorotan Fungsional

• Menyediakan 16 saluran input biner terisolasi untuk akuisisi sinyal yang presisi.

• Menjamin integritas sinyal tinggi melalui isolasi saluran, mencegah gangguan.

• Mendukung suplai bantu 24 V DC untuk operasi modul yang andal.

• Faktor bentuk kompak untuk integrasi mudah ke dalam rak relay ABB atau rel DIN.

• Rentang suhu operasi luas dari –25 °C hingga +70 °C, cocok untuk lingkungan keras.

• Kompatibel dengan bus komunikasi relay ABB untuk konektivitas sistem yang mulus.

• Memantau status digital, alarm, dan sinyal operasional secara real time.

• Isolasi tinggi antara saluran input dan elektronik internal memastikan keselamatan.

Spesifikasi Teknis

• Input Biner: 16 saluran terisolasi

• Tegangan Input Nominal: 110–125 V DC

• Rentang Tegangan Input: 176–275 V DC

• Arus Input (Tipikal): 50 mA

• Pasokan Daya: 24 V DC

• Antarmuka Komunikasi: Bus komunikasi relay ABB

• Suhu Operasi: –25 °C hingga +70 °C

• Dimensi: 74 × 370 × 361 mm

• Berat: 0.3 kg

• Pemasangan: Pemasangan rel DIN atau rak relay

• Kelas Proteksi: IP20

Aplikasi Tipikal

• Otomasi gardu induk yang memerlukan pemantauan sinyal digital yang andal.

• Kontrol proses industri di mana sensor atau saklar memberikan sinyal kritis.

• Integrasi dengan relay ABB dan perangkat elektronik cerdas (IED).

• Perluasan atau penggantian modul dalam sistem proteksi dan kontrol ABB.

Dukungan & Pemeliharaan

Modul 1MRK000508-CDr09 disertai garansi 12 bulan dan didukung penuh oleh tim layanan bersertifikat ABB. Pemeliharaan rutin memastikan keandalan jangka panjang dan keselamatan operasional di lingkungan industri.

FAQ

Q1: Berapa banyak input biner yang didukung modul ini?
A1: Modul ini mendukung 16 saluran input biner terisolasi, masing-masing mampu melakukan akuisisi sinyal secara independen.

Q2: Rentang tegangan berapa yang dapat ditangani modul ini?
A2: Modul beroperasi nominal pada 110–125 V DC, dengan rentang operasional tipikal 176–275 V DC.

Q3: Apakah modul ini dapat terintegrasi dengan relay ABB Relion?
A3: Ya, modul ini sepenuhnya terintegrasi dengan seri ABB Relion dan platform otomasi ABB lainnya.

Q4: Berapa rentang suhu operasinya?
A4: Modul ini beroperasi dengan andal antara –25 °C dan +70 °C untuk lingkungan industri yang keras.

Q5: Bagaimana cara pemasangannya?
A5: Modul dapat dipasang pada rel DIN atau langsung ke rak relay ABB untuk fleksibilitas.
