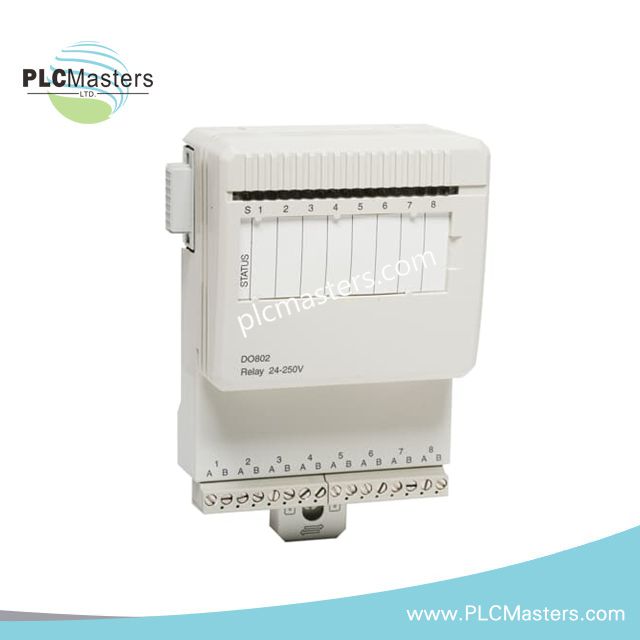

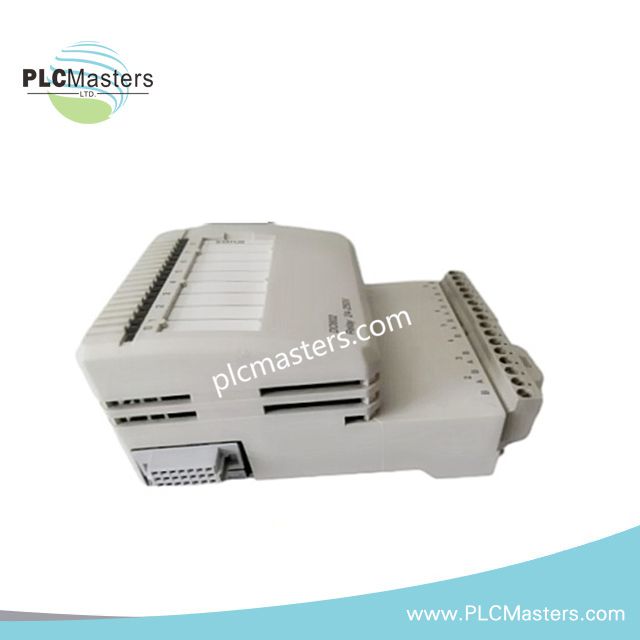

Modul Output Digital ABB DO802 3BSE022364R1

Ikhtisar

Modul ABB DO802 3BSE022364R1 adalah modul output digital relay 8-saluran (NO) yang dirancang untuk sistem S800 I/O . Modul ini mendukung output 110 V DC / 250 V AC dengan arus kontinu maksimum 2 A per saluran. Setiap saluran diisolasi secara individual untuk memastikan operasi yang aman dan andal di lingkungan industri yang menuntut.

Informasi Umum

• Nomor artikel: 3BSE022364R1

• Tipe: Output Digital

• Spesifikasi sinyal: 24…110 V DC / 250 V AC (maks 2 A)

• Jumlah saluran: 8

• Jenis sinyal: Relay (NO)

• HART: Tidak

• SOE: Tidak

• Redundansi: Tidak

• Integritas tinggi: Tidak

• Keamanan intrinsik: Tidak

• Mekanik: S800L

Data Detail

• Isolasi: Diisolasi secara individual, antar saluran dan ke sirkuit umum

• Panjang kabel lapangan maksimum: 600 m (600 yard)

• Tegangan isolasi terukur: 250 V

• Tegangan uji dielektrik: 2000 V AC

• Dissipasi daya: Typ. 2.2 W

• Konsumsi arus +5 V Modulebus: 70 mA

• Konsumsi arus +24 V Modulebus: 80 mA

• Konsumsi arus +24 V eksternal: 0

Pengkabelan yang didukung

• Padat: 0.05–2.5 mm² (30–12 AWG)

• Berserabut: 0.05–1.5 mm² (30–12 AWG)

• Torsi yang direkomendasikan: 0.5–0.6 Nm

• Panjang pengupasan: 6–7.5 mm (0.24–0.30 in)

Diagnostik

• LED depan: Status, status Saluran 1–8

• Pengawasan: Monitor konverter daya relay 24 / 12 V

• Indikasi: Kesalahan Modul, Peringatan Modul, Kesalahan Saluran

Lingkungan dan Sertifikasi

• Tanda CE: Ya

• Keamanan listrik: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Sertifikasi kelautan: ABS, BV, DNV, LR

• Suhu operasi: 0 hingga +55 °C (+32 hingga +131 °F), persetujuan untuk +5 hingga +55 °C

• Suhu penyimpanan: -40 hingga +70 °C (-40 hingga +158 °F)

• Derajat polusi: 2 (IEC 60664-1)

• Perlindungan korosi: ISA-S71.04: G3

• Kelembaban relatif: 5–95 %, tidak mengembun

• Suhu lingkungan maksimum: 55 °C (131 °F); pemasangan vertikal: 40 °C (104 °F)

• Kelas perlindungan: IP20 (IEC 60529)

• Kondisi operasi mekanik: IEC/EN 61131-2

• EMC: EN 61000-6-4, EN 61000-6-2

• Kategori tegangan lebih: IEC/EN 60664-1, EN 50178

• Kelas peralatan: Kelas I (IEC 61140; terlindung tanah)

Dimensi

• Lebar: 86.1 mm (3.4 in)

• Kedalaman: 58.5 mm (2.3 in)

• Tinggi: 110 mm (4.33 in)

• Berat: 0.24 kg (0.53 lbs.)
