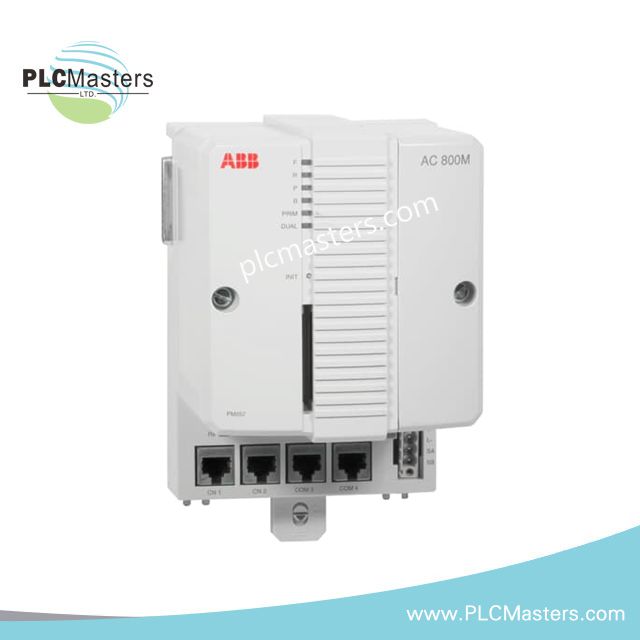

ABB PM857K01 3BSE088385R1 Unit Prosesor

Info Umum:

• Nomor Artikel: 3BSE088385R1 (PM857K01)
• Redundansi: Tidak
• Integritas Tinggi: Ya
• Frekuensi Jam: 96 MHz
• Kinerja (1000 operasi boolean): 0.17 ms
• Memori: 32 MB (22.184 MB RAM untuk aplikasi)
• Memori Flash: Tidak

Data Terperinci:

• Jenis Prosesor: MPC866
• Waktu Beralih (dalam konfigurasi redundan): Maks 10 ms
• Aplikasi per Kontroler: 32
• Program per Aplikasi: 64
• Diagram per Aplikasi: 128
• Tugas per Kontroler: 32
• Waktu Siklus per Program Aplikasi: 10 ms
• Flash PROM untuk Penyimpanan Firmware: 18 MB
• Sumber Daya Listrik: 24 V DC (19.2-30 V DC)
• Konsumsi Daya (+24 V): 210 mA tipikal / 360 mA maks
• Disipasi Daya: 5.1 W (8.6 W maks)
• Input Status Sumber Daya Redundan: Ya
• Baterai Cadangan Terpasang: Lithium, 3.6 V
• Sinkronisasi Jam: 1 ms antara kontroler AC 800M melalui protokol CNCP
• Antrian Acara per Klien OPC: Hingga 3000 acara
• Kecepatan Transmisi AC 800M ke Server OPC: 36-86 acara/detik, 113-143 pesan data/detik
• Modul Komunikasi pada Bus CEX: 12
• Arus Pasokan pada Bus CEX: Maks 2.4 A

Kapasitas dan Modul I/O:

• Klaster I/O pada Modulebus (CPU non-red.): 1 elektrik, 7 optik
• Klaster I/O pada Modulebus (CPU red.): 0 elektrik, 7 optik
• Kapasitas I/O pada Modulebus: Maks 96 (PM857 tunggal) atau 84 (PM857 redundan) modul I/O; Maks 128 sinyal I/O total
• Kecepatan Scan Modulebus: 0 - 100 ms (tergantung jumlah modul I/O)
• Arus Pasokan pada Modulebus Elektrik: 24 V maks 1.0 A, 5 V maks 1.5 A

Komunikasi:

• Saluran Ethernet: 2
• Antarmuka Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, betina (8-pin)
• Protokol Jaringan Kontrol: MMS dan IAC (Inter Application Communication)
• Backbone Jaringan Kontrol yang Direkomendasikan: Ethernet switch 100 Mbit/s
• Antarmuka RS-232C: 2 (1 umum, 1 untuk alat layanan)
• RS-232C (COM3) (hanya non-red.): 75-19.200 baud, RJ-45, non-opto terisolasi
• RS-232C (COM4) (hanya non-red.): 9.600 baud, RJ-45, opto terisolasi

Lingkungan & Sertifikasi:

• Suhu Operasi: +5 hingga +55 °C (+41 hingga +131 °F)
• Suhu Penyimpanan: -40 hingga +70 °C (-40 hingga +158 °F)
• Tingkat Polusi: Tingkat 2 (IEC/EN 61131-2)
• Perlindungan Korosi: G3 (ISA 71.04)
• Kelembaban Relatif: 5 hingga 95 %, tidak mengembun
• Getaran:
  • 10 < f < 50 Hz: amplitudo 0.0375 mm
  • 50 < f < 150 Hz: percepatan 0.5 g
  • 5 < f < 500 Hz: percepatan 0.2 g
• Kelas Perlindungan: IP20 (EN 60529, IEC 529)
• Altitud: 2000 m (IEC/EN 61131-2)
• Sertifikasi:
  • Markah CE
  • UL 61010-1, UL 61010-2-201
  • cULus Kelas 1, Zona 2, AEx nA IIC T4
  • Sertifikat Maritim: ABS, BV, DNV-GL (LR, Lloyd—Pending)
  • Persetujuan TUV
  • Kepatuhan RoHS
  • Kepatuhan WEEE (DIREKTIF/2012/19/EU)

Dimensi & Berat:

• Lebar: 119 mm (4.7 in)
• Tinggi: 186 mm (7.3 in)
• Kedalaman: 135 mm (5.3 in)
• Berat (termasuk dasar): 1200 g (2.6 lbs)
