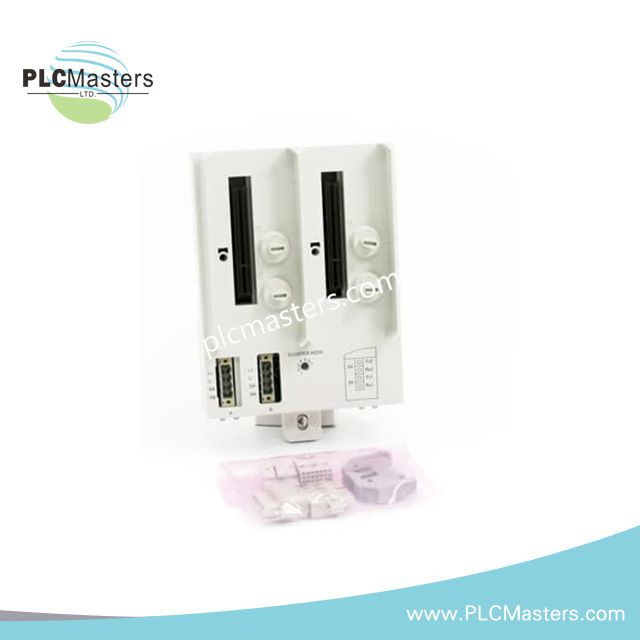

ABB TU848 3BSE042558R1 Unit Terminasi Modul

Ikhtisar

The TU848 adalah Unit Terminasi Modul (MTU) yang dirancang untuk aplikasi redundan menggunakan Modem ModuleBus Optik TB840/TB840A. Ini memungkinkan catu daya ganda yang kuat dan koneksi I/O redundan dalam sistem kontrol kritis.

Informasi Umum

• Nomor Artikel: 3BSE042558R1

• Protokol Komunikasi: ModuleBus

• Hot Swap: Tidak

• Redundansi:

• Redundansi Garis: Ya

• Redundansi Modul: Ya

• Pemasangan: Vertikal atau Horizontal

• Input Daya: 24 V DC (rentang: 19.2 – 30 V)

Data Teknis Rinci

• Distribusi Arus ModuleBus:

• 5 V: Maks 1.5 A

• 24 V: Maks 1.5 A

• Disipasi Daya: 2.5 W

• Tombol Mekanis: 36 kombinasi yang mungkin

• Rentang Alamat Klaster: 1 sampai 7 (diatur melalui saklar putar)

• Konektor: Tidak berlaku

• Spesifikasi Pengkabelan:

• Kawat Padat: 0.2 – 2.5 mm²

• Kawat Serabut: 0.2 – 2.5 mm² (24 – 12 AWG)

• Torsi yang Direkomendasikan: 0.5 Nm

• Tegangan Isolasi: 50 V

• Tegangan Uji Dielektrik: 500 V AC

Lingkungan dan Sertifikasi

• Suhu Operasi:

• Standar: 0 hingga +55 °C (32 hingga 131 °F)

• Bersertifikat: +5 hingga +55 °C

• Suhu Penyimpanan: -40 hingga +70 °C (-40 hingga 158 °F)

• Suhu Lingkungan Maksimum:

• Pemasangan Vertikal: 40 °C (104 °F)

• Kelembapan: 5 hingga 95%, tidak mengembun

• Kelas Perlindungan:

• Peralatan Kelas I (IEC 60536)

• Perlindungan Masuk: IP20 (IEC 60529)

• Kepatuhan Standar:

• cULus Kelas 1 Zona 2

• Zona ATEX 2

• Keamanan Listrik: EN/UL 61010-1, 61010-2-201

• Lokasi Berbahaya:

• Sertifikasi Kelautan: ABS, BV, DNV-GL, LR

• RoHS: Directive 2011/65/EU (EN 50581:2012)

• WEEE: Directive 2012/19/EU

Spesifikasi Mekanis

• Lebar: 124 mm (4.88 in.)

• Tinggi: 186.5 mm (7.34 in., termasuk kait)

• Kedalaman: 47 mm (1.85 in.)

• Berat: 0.45 kg (0.99 lbs.)
