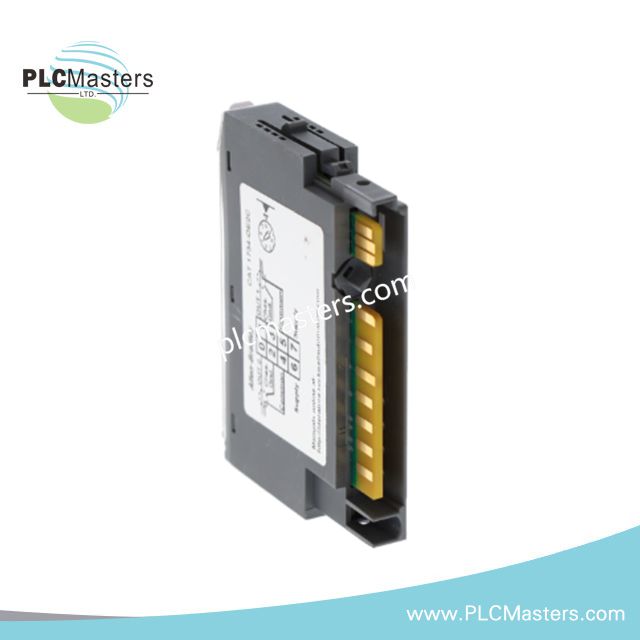

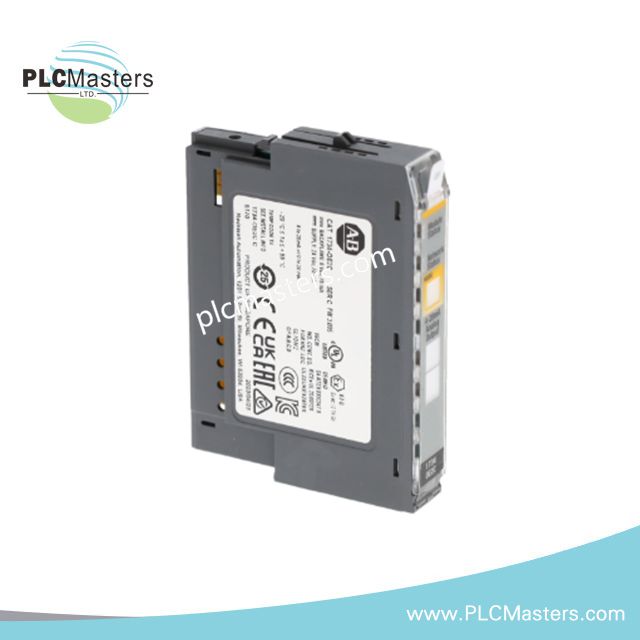

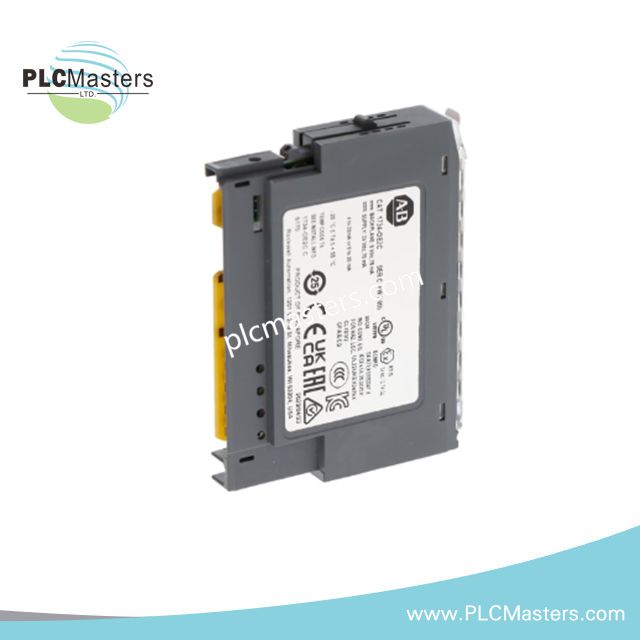

Modul Output Arus Analog Allen Bradley 1734-OE2C POINT I/O

Ikhtisar Produk

 Allen-Bradley 1734-OE2C adalah antarmuka output analog kompak dalam seri POINT I/O 1734, dirancang untuk menyediakan dua saluran output arus presisi tinggi untuk aplikasi kontrol terdistribusi. Ini mengubah sinyal digital yang dihasilkan pengendali menjadi output arus analog stabil yang digunakan untuk mengatur perangkat lapangan seperti katup kontrol, aktuator, dan drive kecepatan variabel.

Arsitektur modularnya mendukung penyebaran fleksibel dalam sistem kontrol tingkat mesin dan lingkungan otomasi terdistribusi di mana efisiensi ruang dan akurasi sinyal sangat penting.

Kinerja Output & Karakteristik Sinyal

• Jumlah Saluran: 2 output arus analog single-ended

• Rentang Sinyal Output: 0–20 mA dan 4–20 mA

• Metode Konversi: Digital-ke-Analog (DAC)

• Resolusi: Resolusi efektif 15-bit

• Akurasi: ±0,1% skala penuh pada 25°C

• Waktu Pembaruan: ~2,5 ms per saluran

• Rentang Resistansi Beban: 0 hingga 750 Ω

• Ripple Output: <0,1% skala penuh

Modul ini dioptimalkan untuk kinerja kontrol loop stabil dalam aplikasi proses waktu nyata.

Karakteristik Listrik & Daya

• Pasokan: 24V DC melalui backplane POINTBus

• Konsumsi Arus POINTBus: 75 mA

• Dissipasi Daya: ~0,8 W tipikal

• Tipe Output: Saluran arus single-ended tidak terisolasi

• Perlindungan Hubung Singkat: Didukung

• Deteksi Overrange: Didukung

• Deteksi Underrange: Didukung

Desain Isolasi & Perlindungan

• Isolasi Saluran-ke-Bus: 50V terus-menerus

• Imunitas ESD: Sesuai IEC 61000-4-2

• Fungsi Perlindungan: Pemantauan hubung singkat dan rentang sinyal

• Antarmuka Kabel: Blok Terminal yang Dapat Dilepas (1734-RTB / 1734-RTBS)

Spesifikasi Lingkungan & Mekanik

• Suhu Operasi: -20°C hingga +55°C

• Suhu Penyimpanan: -40°C hingga +85°C

• Kelembapan: 5–95% tanpa kondensasi

• Getaran: 5 g (10–500 Hz)

• Guncangan: 30 g saat operasi / 50 g saat tidak operasi

• Pemasangan: Pemasangan rel DIN

• Bentuk: Modul POINT I/O gaya terbuka

• Dimensi: 56 × 12 × 75 mm

• Berat: 0,99 lbs

Integrasi Sistem

• Platform Kompatibel: Kontroler ControlLogix, CompactLogix, dan berbasis Logix

• Adaptor Jaringan: Adaptor POINT EtherNet/IP, ControlNet, DeviceNet

• Instalasi: Sistem basis terminal POINT I/O slot tunggal

• Konfigurasi: Lingkungan standar Rockwell Studio/RSLogix

Aplikasi Umum

• Sistem pemposisian katup kontrol

• Kontrol output analog loop proses

• Regulasi aktuator dan posisi

• Sinyal referensi drive frekuensi variabel

• Kontrol analog terdistribusi dalam mesin kompak

• Sistem pemantauan proses kontinu

FAQ

T1: Apakah modul mendukung output 0–20 mA dan 4–20 mA?
Ya, kedua rentang arus industri standar dapat dikonfigurasi per saluran.

T2: Apakah output terisolasi?
Saluran adalah single-ended dan tidak terisolasi, dengan isolasi saluran-ke-bus yang dinilai 50V.

T3: Apakah dapat digunakan dalam sistem kontrol loop tertutup?
Ya, ini umum digunakan dalam aplikasi loop PID untuk kontrol proses.

T4: Blok terminal apa yang diperlukan?
Modul ini memerlukan basis terminal yang dapat dilepas 1734-RTB atau 1734-RTBS.
