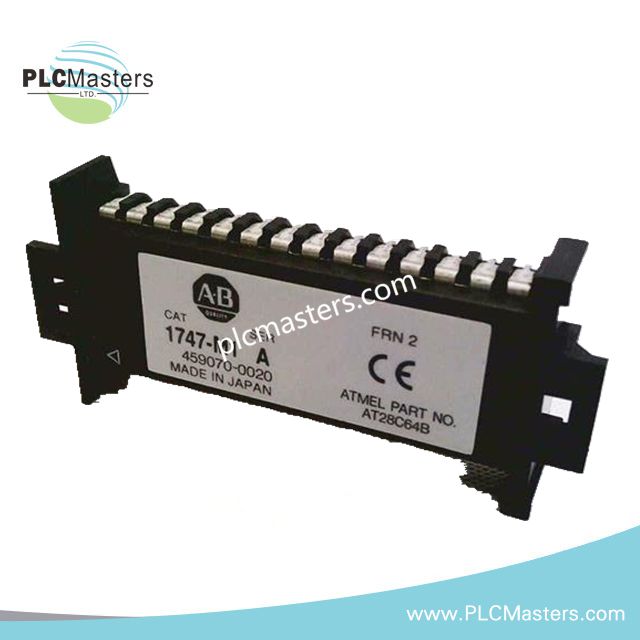

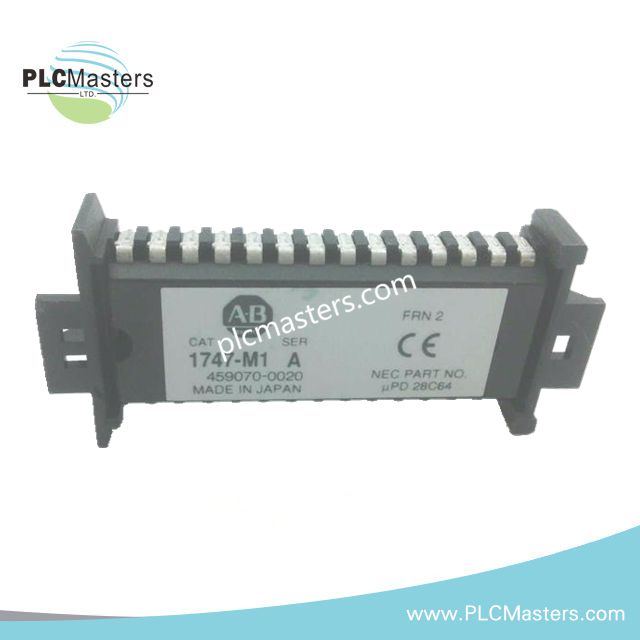

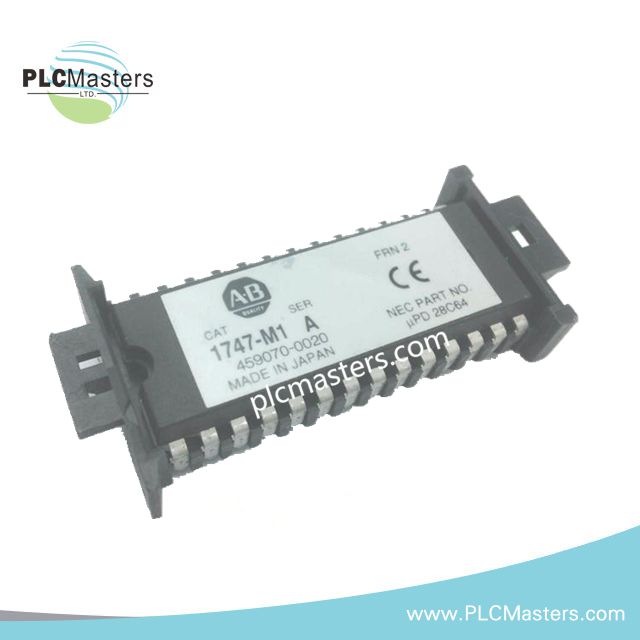

Perangkat Memori Allen-Bradley 1747-M1

Allen-Bradley 1747-M1, yang juga dikatalogkan sebagai 1747-M1 Perangkat Memori, berfungsi sebagai komponen perangkat keras khusus untuk penyimpanan program dan tabel data dalam arsitektur SLC 500.

Dirancang untuk retensi program non-volatile dalam lingkungan pengontrol SLC 500, Allen-Bradley 1747-M1 (Perangkat Memori 1747-M1) menyediakan dukungan eksekusi berbasis EEPROM langsung untuk penyimpanan program/tabel data dan operasi cadangan memori pengontrol di berbagai konfigurasi chassis SLC.

Rincian Akhiran & Matriks Model

• 1747: pengenal keluarga chassis SLC 500

• M1: penunjukan modul memori EEPROM untuk fungsi retensi program dan data

Tidak ada segmentasi akhiran pabrik lebih lanjut yang tersedia untuk konfigurasi satu bagian ini.

Spesifikasi Perangkat Keras

Perilaku Transaksi Memori Backplane PLC (Arsitektur Allen-Bradley SLC)

Perangkat memori 1747-M1 terintegrasi ke dalam lingkungan backplane SLC 500 di mana operasi memori disinkronkan dengan siklus pemindaian pengontrol. Dalam arsitektur ini, kecepatan komunikasi bus backplane mengatur konsistensi pembaruan antara blok penyimpanan EEPROM dan siklus eksekusi CPU.

Modul ini beroperasi secara independen dari lalu lintas I/O lapangan dan tidak berpartisipasi dalam pertukaran data proses EtherNet/IP yang deterministik. Kompatibilitas tingkat firmware diatur oleh batasan pemetaan memori pengontrol SLC 5/01 dan SLC 5/02, dengan siklus penulisan EEPROM dijalankan di bawah penjadwalan latar belakang non-real-time untuk mencegah gangguan waktu pemindaian.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apakah 1747-M1 mendukung hot-swap di chassis SLC 500 yang aktif?
J: Tidak. Pemasangan atau pelepasan perangkat memori memerlukan pengontrol dimatikan untuk mencegah kerusakan EEPROM dan kesalahan pengalamatan backplane.

T: Apakah retensi program terpengaruh oleh fluktuasi tegangan backplane?
J: Penyimpanan EEPROM bersifat non-volatile; namun, kondisi backplane yang tidak stabil selama siklus penulisan dapat menyebabkan status komit memori yang tidak lengkap.

T: Apakah modul dapat digunakan di berbagai generasi CPU SLC?
J: Modul ini kompatibel hanya dengan pengontrol SLC 5/01 dan SLC 5/02, berdasarkan batasan firmware dan pemetaan memori.

Panduan Instalasi Lapangan

• Pastikan daya chassis pengontrol benar-benar terputus sebelum pemasangan atau pelepasan

• Selaraskan modul dengan benar pada konektor backplane SLC 500 sebelum dipasang

• Hindari pelepasan elektrostatik saat menangani; gunakan gelang anti-statis yang terhubung ke tanah

• Verifikasi kompatibilitas firmware pengontrol sebelum operasi transfer memori

• Jangan memaksa pemasangan; kesalahan mekanis dapat merusak pin backplane

• Setelah pemasangan, lakukan verifikasi memori melalui rutinitas diagnostik pengontrol
