Modul Input Analog Terisolasi Allen-Bradley 1771-IL
$123.00
$320.00
Deskripsi

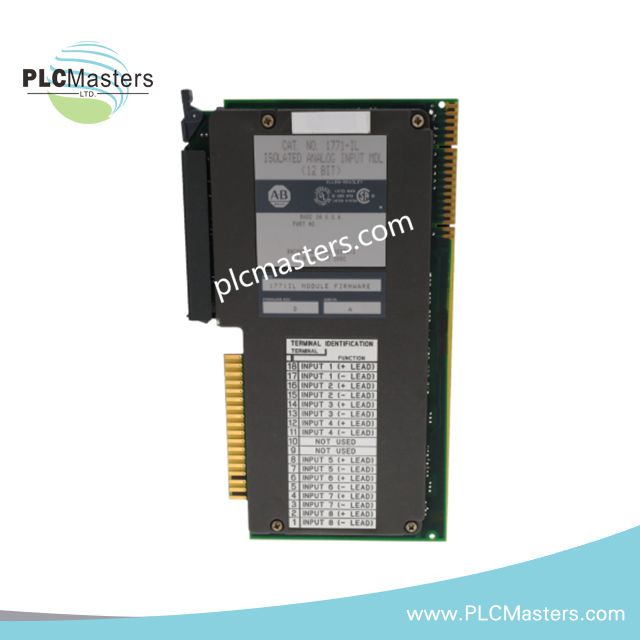

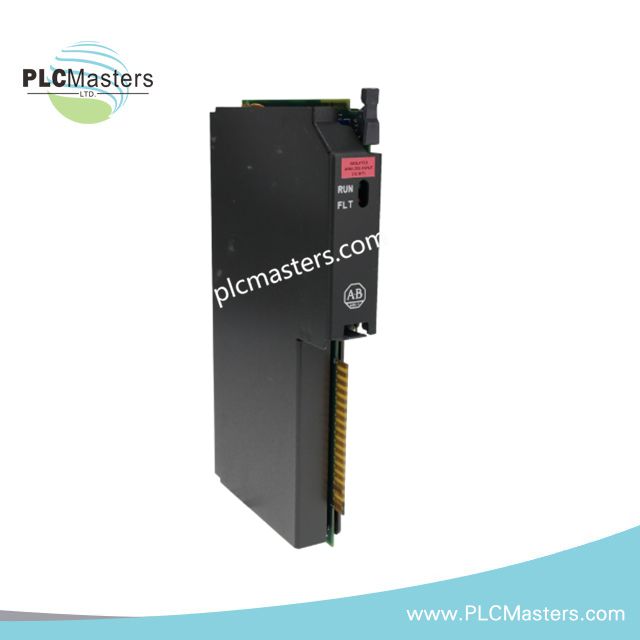

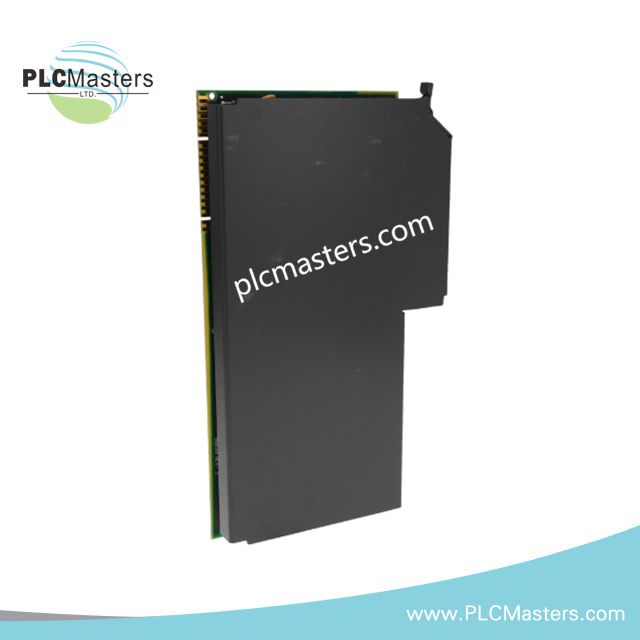

Modul Input Analog Terisolasi Allen-Bradley 1771-IL
Allen-Bradley 1771-IL, yang juga dikatalogkan sebagai 1771-IL Modul Input Analog, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal analog terisolasi dalam platform chassis I/O PLC-5. Modul ini menyediakan delapan saluran input diferensial dengan rentang tegangan dan arus yang dapat dikonfigurasi serta pertukaran data transfer blok.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1771-IL |
| Merek | Allen-Bradley (Rockwell Automation) |
| Asal | Amerika Serikat |
| Jenis Modul | Modul Input Analog Terisolasi |
| Keluarga Produk | PLC-5 |
| Saluran Input | 8 input diferensial terisolasi |
| Jenis Sinyal | Input analog tegangan dan arus |
| Rentang Tegangan | -10 hingga +10 VDC, -5 hingga +5 VDC, 0 hingga 10 VDC, 0 hingga 5 VDC, 1 hingga 5 VDC |
| Rentang Arus | -20 hingga +20 mA, 0 hingga 20 mA, 4 hingga 20 mA |
| Resolusi | 16-bit biner / 15 bit plus tanda |
| Kecepatan Pembaruan Saluran | 500 ms untuk 8 saluran |
| Isolasi | Input diferensial terisolasi 1000 V |
| Format Data | Biner alami atau skala BCD hingga +/-9999 |
| Antarmuka | Instruksi Transfer Blok (BTW/BTR) |
| Arus Backplane | 1,3 A |
| Berat | 1 lbs |
| Gaya Pemasangan | Pemasangan rak, lebar 1 slot |
| Arm Wiring | 1771-WG |
| Kompatibilitas | Prosesor PLC-5 dan chassis I/O 1771 |
Isolasi Sinyal Analog dan Pemrosesan Data PLC-5
Modul 1771-IL menyediakan pemrosesan input analog diferensial terisolasi untuk sistem kontrol PLC-5. Setiap saluran mendukung rentang pengukuran tegangan dan arus yang dapat dikonfigurasi, memungkinkan koneksi langsung ke pemancar analog dan instrumen lapangan. Arsitektur input terisolasi memisahkan sirkuit sinyal lapangan dari antarmuka backplane PLC.
Modul ini bertukar data analog melalui operasi transfer blok PLC-5 menggunakan instruksi BTW dan BTR. Struktur komunikasi backplane Allen-Bradley PLC-5 mendukung penanganan data I/O deterministik dan transfer data saluran analog dalam konfigurasi berbasis rak.
Pertanyaan yang Sering Diajukan
T: Berapa banyak saluran input analog yang tersedia pada modul 1771-IL?
J: 1771-IL menyediakan delapan saluran input analog diferensial terisolasi.
T: Metode komunikasi apa yang digunakan 1771-IL dengan prosesor PLC-5?
J: Modul menggunakan instruksi transfer blok, termasuk Block Transfer Read (BTR) dan Block Transfer Write (BTW), untuk pertukaran data analog.
T: Apakah 1771-IL memerlukan catu daya eksternal?
J: Tidak diperlukan catu daya lapangan eksternal sesuai spesifikasi yang diberikan.
Panduan Instalasi Lapangan
Pasang modul 1771-IL di slot chassis I/O 1771 yang kompatibel dan verifikasi isolasi daya rak sebelum pemasangan atau pelepasan. Hubungkan kabel lapangan analog melalui arm wiring 1771-WG sesuai dengan polaritas saluran dan persyaratan jenis sinyal.
Gunakan kabel analog terlindung jika memungkinkan dan terminasi pelindung kabel sesuai praktik grounding sistem kontrol. Jaga kabel sinyal analog terpisah dari konduktor arus tinggi, kabel motor, dan sirkuit switching untuk mengurangi kopling gangguan listrik. Verifikasi konfigurasi rentang tegangan dan arus sebelum menghubungkan pemancar lapangan.
