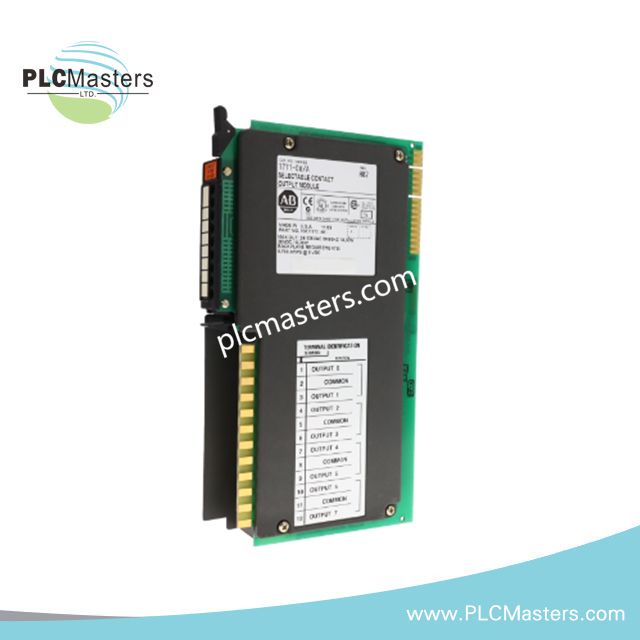

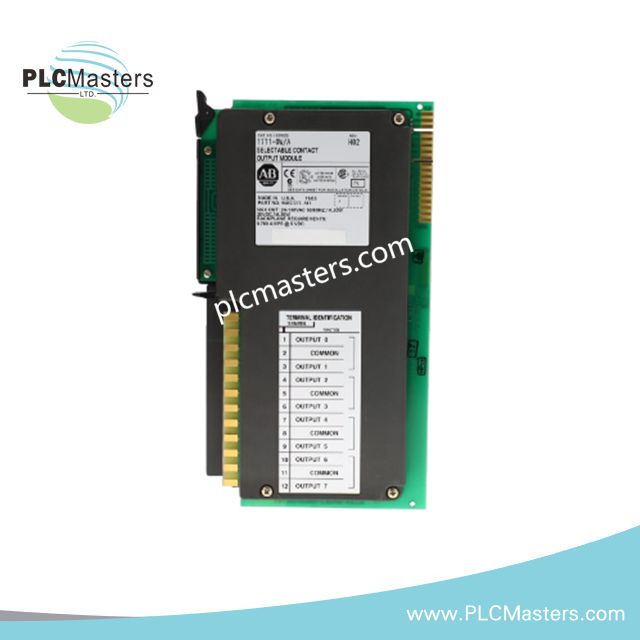

Modul Output Relay Pilihan Allen-Bradley 1771-OW
$123.00
$320.00
Deskripsi
Modul Output Relay Pilihan Allen-Bradley 1771-OW
Allen-Bradley 1771-OW (1771-OW Modul Output Relay Pilihan) berfungsi sebagai komponen perangkat keras khusus untuk pengalihan kontak relay dalam sistem PLC-5 1771 I/O. Modul ini menyediakan delapan output relay yang dapat dipilih dengan operasi kontak yang dapat dikonfigurasi sebagai normally open atau normally closed untuk sirkuit lapangan AC dan DC.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1771-OW |
| Merek | Allen-Bradley |
| Asal | USA |
| Berat | 1,15 lbs |
| Konsumsi Daya | 3,3-3,7 W |
| Jenis Produk | Modul Output Relay |
| Seri | 1771 Product Bulletin / Seri PLC-5 1771 I/O |
| Saluran Output | 8 output kontak relay |
| Konfigurasi Output | 4 grup masing-masing 2 saluran |
| Bentuk Kontak | Dapat dipilih Normally Open (N.O.) / Normally Closed (N.C.) |
| Konfigurasi Default | Normally Open (N.O.) |
| Tegangan Operasi AC | 24-138 VAC RMS |
| Tegangan Operasi DC | 24-125 VDC |
| Rating Arus Output per Saluran | 1,0 A |
| Beban Kontak Minimum | AC: 10 mA pada 24 V / DC: 10 mA pada 24 V |
| Arus Backplane | 700 mA |
| Disipasi Termal | 11,3-12,7 BTU/jam |
| Field Wiring Arm | Cat. No. 1771-WD |
| Wiring Arm | 1771-WH |
| Torsi Sekrup Wiring Arm | 7-9 inch-pounds |
| Delay Sinyal (AC Off) | 45 +/-15 ms tipikal |
| Delay Sinyal (DC Off) | 50 ms tipikal |
| Pelapis Proteksi | Pelapis konformal |
| Pemasangan | Dapat dipasang di rak |
Karakteristik Kontrol Output Relay Deterministik PLC-5
1771-OW beroperasi dalam arsitektur Allen-Bradley PLC-5 1771 I/O dan bertukar data kontrol melalui antarmuka backplane chassis. Modul ini menyediakan skala kepadatan I/O melalui delapan titik output relay yang disusun dalam empat grup independen masing-masing dua saluran.
Desain output relay mendukung orientasi kontak yang dapat dikonfigurasi, memungkinkan setiap saluran output beroperasi sebagai Normally Open atau Normally Closed sesuai kebutuhan aplikasi. Modul ini mempertahankan eksekusi output deterministik PLC-5 melalui pengalamatan berbasis rak dan komunikasi backplane sekaligus menyediakan pemisahan listrik antara kontak relay dan antarmuka logika pengendali.
Pertanyaan yang Sering Diajukan
T: Konfigurasi kontak apa saja yang didukung oleh modul 1771-OW?
J: Setiap saluran output relay dapat dikonfigurasi sebagai Normally Open (N.O.) atau Normally Closed (N.C.), dengan Normally Open sebagai konfigurasi default.
T: Berapa banyak output relay yang tersedia pada 1771-OW?
J: Modul ini menyediakan delapan saluran output kontak relay yang disusun sebagai empat grup masing-masing dua saluran.
T: Antarmuka wiring lapangan apa yang digunakan dengan modul ini?
J: Modul ini menggunakan field wiring arm Cat. No. 1771-WD dan dipasang dalam chassis 1771 I/O yang kompatibel.
Panduan Instalasi Lapangan
Pasang modul 1771-OW dalam chassis 1771 I/O yang kompatibel menggunakan posisi pengunci dan field wiring arm yang ditentukan. Verifikasi konfigurasi kontak relay sebelum menghubungkan sirkuit lapangan AC atau DC eksternal.
Gunakan metode pengkabelan yang sesuai untuk aplikasi switching relay dan jaga pemisahan antara konduktor output relay dan kabel analog atau komunikasi berlevel rendah. Terapkan praktik grounding sesuai standar desain kabinet kontrol saat menggunakan kabel terlindung.
Konfirmasi tegangan kontak, arus beban, dan orientasi kontak sebelum mengaktifkan modul. Pastikan beban yang terhubung tetap dalam batas rating listrik kontak relay yang ditentukan.
