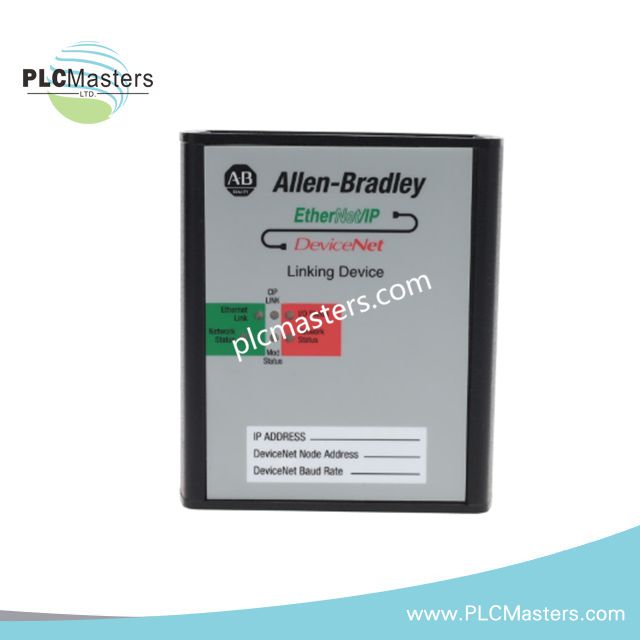

Allen-Bradley 1788-EN2DN Perangkat Penghubung Ethernet DeviceNet
$123.00
$320.00
Deskripsi
Ringkasan
Allen-Bradley 1788-EN2DN adalah perangkat penghubung komunikasi industri yang dirancang untuk menjembatani jaringan Ethernet/IP dengan sistem lapangan DeviceNet. Perangkat ini berfungsi sebagai gateway protokol, yang memungkinkan pertukaran data tanpa hambatan antara arsitektur kontrol Ethernet tingkat tinggi dan jaringan perangkat DeviceNet tingkat rendah.
Modul ini merupakan bagian dari keluarga perangkat penghubung Allen-Bradley 1788 dan banyak digunakan dalam sistem otomasi terdistribusi yang memerlukan integrasi perangkat DeviceNet lama ke dalam infrastruktur kontrol modern berbasis Ethernet.
Fungsi Utama
-
Mengonversi komunikasi antara jaringan Ethernet/IP dan DeviceNet
-
Mendukung integrasi hingga 63 node slave DeviceNet
-
Memungkinkan pertukaran data dua arah antara lapisan kontrol dan lapangan
-
Menyediakan bridging jaringan industri secara waktu nyata
-
Berfungsi sebagai penerjemah protokol antara sistem otomasi heterogen
-
Mendukung pengaturan waktu dan sinkronisasi komunikasi industri standar
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Produsen | Allen-Bradley |
| Nomor Model | 1788-EN2DN |
| Seri Produk | Perangkat Penghubung 1788 |
| Jenis Produk | Perangkat Penghubung Ethernet ke DeviceNet |
| Protokol Komunikasi | Ethernet/IP, DeviceNet |
| Kecepatan Ethernet | Negosiasi Otomatis 10/100 Mbps |
| Kapasitas DeviceNet | Hingga 63 Node |
| Antarmuka Ethernet | 1 × Port Ethernet RJ45 |
| Antarmuka DeviceNet | 1 × Port DeviceNet |
| Tegangan Catu Input | 12–30 VDC (24 VDC nominal) |
| Konsumsi Arus DeviceNet | 100 mA @ 24 VDC |
| Arus Daya Input | 300 mA @ 24 VDC |
| Tegangan Isolasi | 50 V |
| Jenis Enclosure | Modul Bergaya Terbuka |
| Suhu Operasional | 0°C hingga 60°C (32°F hingga 140°F) |
| Suhu Penyimpanan | -40°C hingga 85°C (-40°F hingga 185°F) |
| Getaran Operasional | 5 g (10–500 Hz) |
| Guncangan Operasional | 30 g |
| Torsi Pemasangan | 0,5–0,8 Nm |
| Bobot | 0,95 lbs |
Peran dan Arsitektur Sistem
1788-EN2DN berfungsi sebagai jembatan komunikasi antara sistem kontrol modern berbasis Ethernet dan jaringan lapangan DeviceNet lama. Perangkat ini memungkinkan perangkat DeviceNet yang ada tetap beroperasi sekaligus diintegrasikan ke dalam sistem pengawasan Ethernet/IP.
Hal ini mengurangi kebutuhan untuk mengganti seluruh sistem dan mendukung strategi migrasi bertahap di lingkungan otomasi industri.
Aplikasi Umum
-
Integrasi sistem DeviceNet lama
-
Proyek migrasi Ethernet/IP
-
Modernisasi jaringan industri
-
Sistem retrofit dan peningkatan mesin
-
Bridging komunikasi I/O terdistribusi
-
Arsitektur otomasi multiprotokol
-
Proyek perluasan jaringan pabrik
FAQ
Berapa banyak perangkat DeviceNet yang dapat dihubungkan?
Modul ini mendukung hingga 63 node slave DeviceNet pada satu segmen jaringan.
Apakah perangkat ini mendukung komunikasi Ethernet/IP penuh?
Ya, perangkat ini menyediakan konektivitas Ethernet/IP bawaan untuk integrasi ke dalam jaringan kontrol modern.
Apakah ini modul yang sepenuhnya tertutup?
Tidak. 1788-EN2DN adalah perangkat bergaya terbuka yang ditujukan untuk dipasang di dalam panel kontrol atau enclosure.
