Modul Layar Allen-Bradley 2711P-RDB10C PanelView Plus 1000
$123.00
$320.00
Deskripsi

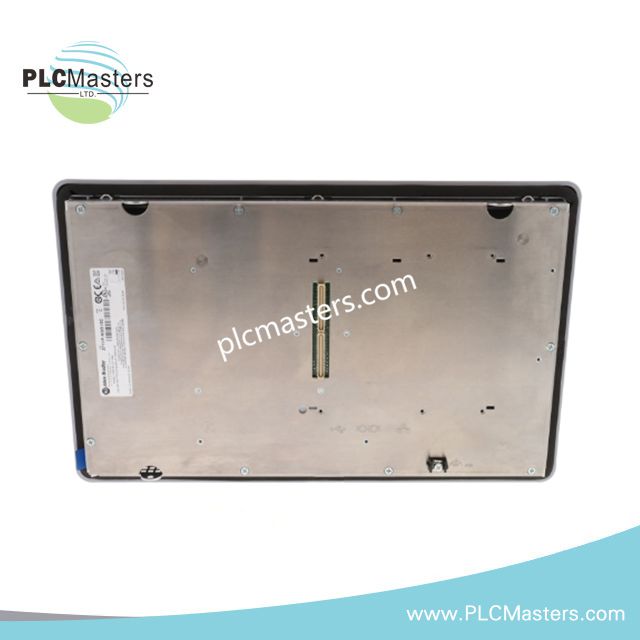

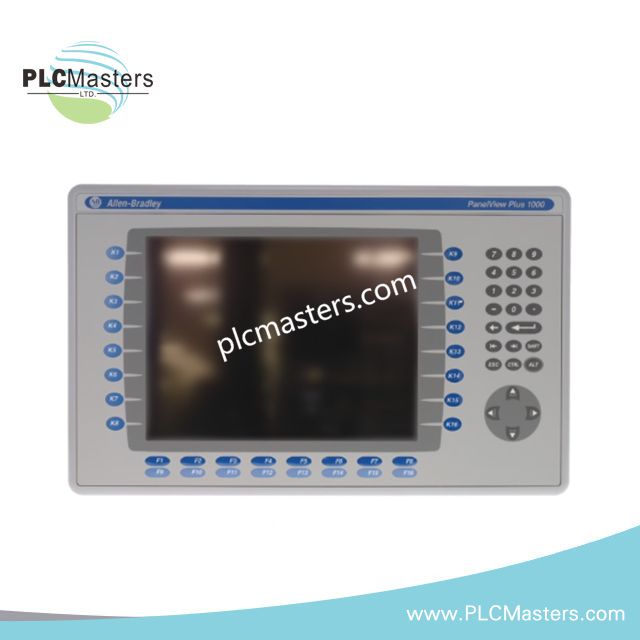

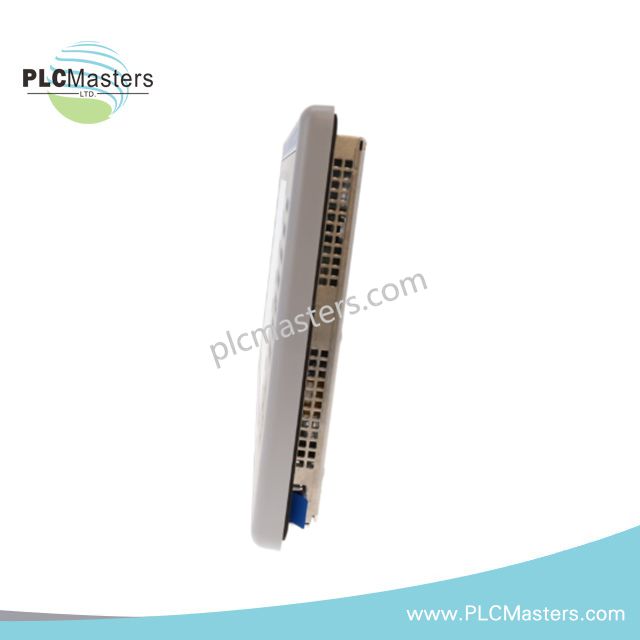

Modul Layar Allen-Bradley 2711P-RDB10C PanelView Plus 1000
Dikonfigurasi untuk tampilan visual dan input operator pada terminal PanelView Plus 1000 dan PanelView Plus 6 1000, Allen-Bradley 2711P-RDB10C (Modul Layar 2711P-RDB10) menyediakan LCD warna TFT 10,4 inci dengan keypad dan input sentuh resistif analog. Modul ini menyediakan resolusi 640 x 480 dan mendukung modul logika antarmuka operator 2711P-RP1 hingga 2711P-RP9D yang kompatibel.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 2711P-RDB10C |
| Merek | Allen-Bradley |
| Keluarga Produk | Terminal Grafis PanelView Plus |
| Lini Produk | PanelView Plus 1000 |
| Jenis Produk | Modul Layar |
| Kompatibilitas | PanelView Plus 1000 / PanelView Plus 6 1000 |
| Modul Logika yang Kompatibel | 2711P-RP1 hingga 2711P-RP9D |
| Jenis Layar | LCD TFT matriks aktif berwarna |
| Ukuran Layar | 10,4 inci |
| Area Layar | 211 x 158 mm |
| Resolusi | 640 x 480 piksel |
| Warna Layar | Grafis warna 18-bit |
| Luminansi | 300 cd/m2 |
| Lapisan Antisilau | Tidak disertakan |
| Keypad | F1-F16, K1-K16, tombol numerik dan navigasi |
| Input Sentuh | Resistif analog, 1 juta pengoperasian |
| Jenis Input | Keypad / layar sentuh |
| Tegangan Input | 18-32 VDC; 85-264 VAC tercantum untuk rakitan terminal yang kompatibel |
| Port Komunikasi | Ethernet, RS-232, USB tercantum untuk rakitan terminal yang kompatibel |
| Jenis Enklosur | NEMA Tipe 12 |
| Berat | 2,20 lb |
Arsitektur Terminal PanelView Plus dan Kompatibilitas Modul
2711P-RDB10C ditetapkan sebagai modul layar untuk terminal PanelView Plus 1000 dan PanelView Plus 6 1000. Antarmuka layarnya menggabungkan LCD TFT 640 x 480 dengan keypad operator dan layar sentuh resistif analog.
Data kompatibilitas yang diberikan mengidentifikasi 2711P-RP1 hingga 2711P-RP9D sebagai modul logika yang kompatibel. Oleh karena itu, spesifikasi modul layar harus dievaluasi bersama modul logika antarmuka operator yang terpasang saat memverifikasi konfigurasi terminal lengkap.
Data yang diberikan tidak menentukan laju komunikasi backplane, matriks kompatibilitas revisi firmware, kemampuan hot-swap, atau konsumsi daya tingkat modul. Parameter tersebut tidak boleh disimpulkan dari resolusi layar atau nilai tegangan input terminal.
Pertanyaan yang Sering Diajukan (FAQ)
T: Resolusi layar apa yang disediakan 2711P-RDB10C?
J: Resolusi layar yang ditentukan adalah 640 x 480 piksel pada LCD warna TFT 10,4 inci.
T: Apakah modul ini menyediakan pengoperasian dengan keypad dan layar sentuh?
J: Ya. Antarmuka operator yang ditentukan mencakup tombol F1-F16 dan K1-K16, tombol numerik dan navigasi, serta layar sentuh resistif analog dengan ketahanan hingga 1 juta pengoperasian.
T: Apakah 2711P-RDB10C dapat dianggap sebagai modul komunikasi mandiri?
J: Tidak. Modul ini diidentifikasi sebagai modul layar untuk terminal PanelView Plus 1000 dan PanelView Plus 6 1000. Ethernet, RS-232, dan USB tercantum dalam data yang diberikan untuk rakitan terminal yang kompatibel, bukan sebagai fungsi mandiri modul layar.
Panduan Pemasangan di Lapangan
- Verifikasi model terminal dan modul logika yang terpasang sebelum memasang modul layar.
- Pastikan keselarasan mekanis dan konektor terpasang dengan benar sebelum mengencangkan rakitan layar.
- Pisahkan kabel modul layar dari konduktor motor berarus tinggi, kontaktor, dan penggerak frekuensi variabel.
- Jika menggunakan kabel sinyal berpelindung, hubungkan pelindung sesuai skema pembumian panel dan dokumentasi pemasangan Allen-Bradley yang berlaku.
- Jangan menerapkan tegangan langsung ke modul layar kecuali dokumentasi rakitan terminal lengkap menentukan sambungan daya yang berlaku.
- Verifikasi kerapatan enklosur dan kondisi pemasangan NEMA Tipe 12 yang diperlukan setelah pemasangan pada panel.
- Periksa konektor layar dan permukaan pasangannya dari kontaminasi atau kerusakan mekanis sebelum commissioning.
- Jangan melakukan penggantian hot-swap kecuali dokumentasi pemasangan PanelView Plus yang berlaku secara eksplisit mengizinkan prosedur tersebut untuk konfigurasi terminal yang terpasang.
