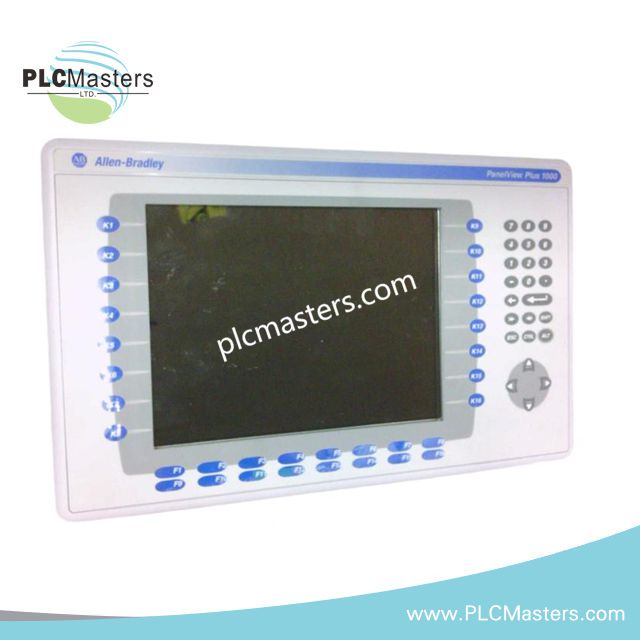

Modul Layar PanelView Plus Allen-Bradley 2711P-RDK12C/D
$123.00
$320.00
Deskripsi
Modul Layar PanelView Plus Allen-Bradley 2711P-RDK12C/D
Dikonfigurasi untuk keluaran visual SVGA 12,1 inci pada terminal PanelView Plus dan PanelView Plus 6 Seri 1250, Allen-Bradley 2711P-RDK12C/D (modul layar 2711P-RDK12) menyediakan LCD, bezel, dan sirkuit lampu latar layar yang diperlukan untuk pengoperasian tampilan terminal.
Rincian Sufiks & Matriks Model
| Model | Revisi | Lampu Latar | Aplikasi |
|---|---|---|---|
| 2711P-RDK12C | Seri C | CCFL | PanelView Plus / PanelView Plus 6 Seri 1250 |
| 2711P-RDK12D | Seri D | LED solid-state | PanelView Plus / PanelView Plus 6 Seri 1250 |
| 2711P-RDK12C/D | Varian C dan D | CCFL / LED | Konfigurasi penggantian layar 12,1 inci |
2711P-RDK12C dan 2711P-RDK12D adalah varian modul layar dalam keluarga perangkat keras 12,1 inci yang sama. Seri C menggunakan lampu latar CCFL, sedangkan Seri D menggunakan lampu latar LED.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 2711P-RDK12C/D |
| Merek | Allen-Bradley / Rockwell Automation |
| Keluarga Produk | Terminal Grafis PanelView Plus |
| Lini Produk | PanelView Plus / PanelView Plus 6, Seri 1250 |
| Jenis Komponen | Modul Layar / Kit Penggantian Layar |
| Ukuran Layar | Diagonal 12,1 inci |
| Jenis Layar | LCD TFT matriks aktif berwarna |
| Resolusi | 800 x 600 piksel, SVGA |
| Kedalaman Warna | Warna 18-bit, 262.144 warna |
| Area Layar | 246 x 184 mm |
| Luminansi | Sekitar 300 cd/m2 |
| Lampu Latar | CCFL, Seri C; LED solid-state, Seri D |
| Masa Pakai Lampu Latar | Minimum 50.000 jam pada 25 derajat C |
| Suhu Pengoperasian | 0 derajat C hingga 55 derajat C |
| Suhu Penyimpanan | -25 derajat C hingga 70 derajat C |
| Kelembapan Relatif | 5% hingga 95%, tanpa kondensasi |
| Berat | 6,00 lb |
| Dukungan Keypad | F1 hingga F20, K1 hingga K20, tombol numerik dan navigasi |
| Input Sentuh | Resistif analog, 1 juta pengoperasian |
| Kompatibilitas | Terminal layar sentuh dan keypad PanelView Plus 1250 serta PanelView Plus 6 1250 |
Antarmuka Perangkat Keras Modular PanelView Plus
2711P-RDK12C/D adalah komponen sisi layar, bukan terminal HMI lengkap. Modul layar ini dipasang pada modul logika PanelView Plus yang kompatibel, dengan modul komunikasi opsional yang melengkapi perangkat keras terminal.
Rakitan display berisi TFT LCD 12,1 inci, bezel depan, dan sirkuit lampu latar terkait. Data yang disediakan mencantumkan resolusi display, luminans, teknologi sentuh, susunan keypad, dan varian lampu latar, tetapi tidak mencantumkan pinout listrik atau kebutuhan arus backplane. Oleh karena itu, nilai-nilai tersebut harus diambil dari manual perangkat keras terminal yang berlaku sebelum penggantian atau integrasi.
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah 2711P-RDK12C/D merupakan terminal PanelView Plus lengkap?
J: Tidak. Ini adalah modul display atau kit pengganti. Modul logika PanelView Plus yang kompatibel dan, jika berlaku, modul komunikasi diperlukan untuk membentuk terminal HMI lengkap.
T: Apa perbedaan perangkat keras antara 2711P-RDK12C dan 2711P-RDK12D?
J: Data yang disediakan mengidentifikasi Series C dengan lampu latar CCFL dan Series D dengan lampu latar LED solid-state. Kedua varian menggunakan display warna SVGA 12,1 inci beresolusi 800 x 600.
T: Apakah data yang disediakan mencantumkan konsumsi daya modul?
A: Tidak. Konsumsi daya tidak dicantumkan untuk modul display dalam data teknis yang disediakan dan tidak boleh disimpulkan dari spesifikasi daya tingkat terminal.
Panduan Pemasangan di Lapangan
- Pastikan modul pengganti cocok dengan konfigurasi terminal PanelView Plus atau PanelView Plus 6 1250 Series sebelum pemasangan.
- Putuskan daya terminal sebelum melepas rakitan display.
- Lindungi permukaan TFT LCD dari benturan mekanis, kontaminasi, dan penanganan berlebihan selama penggantian.
- Jaga antarmuka listrik modul display agar bebas dari debu, kelembapan, dan serpihan konduktif.
- Jauhkan kabel internal dari tepi tajam dan komponen mekanis yang bergerak.
- Pertahankan perutean kabel asli dan keterpasangan konektor saat memindahkan modul display.
- Gunakan pengendalian ESD yang sesuai saat menangani LCD, sirkuit lampu latar, dan rakitan elektronik yang terbuka.
- Jangan mengalirkan daya hingga semua sambungan modul display dan pengencang mekanis dipasang kembali.
- Untuk penggantian Series C, verifikasi kompatibilitas dengan konfigurasi display berbasis CCFL yang ada.
- Untuk penggantian Series D, verifikasi kompatibilitas dengan konfigurasi display dengan lampu latar LED yang berlaku.
- Jangan mengganti nilai batas kelistrikan tingkat terminal dengan nilai batas modul display jika data khusus modul tidak tersedia.
