Modul Antarmuka Jaringan Port Ganda Modbus Plus Allen Bradley MVI56-MBP
$123.00
$320.00
Deskripsi

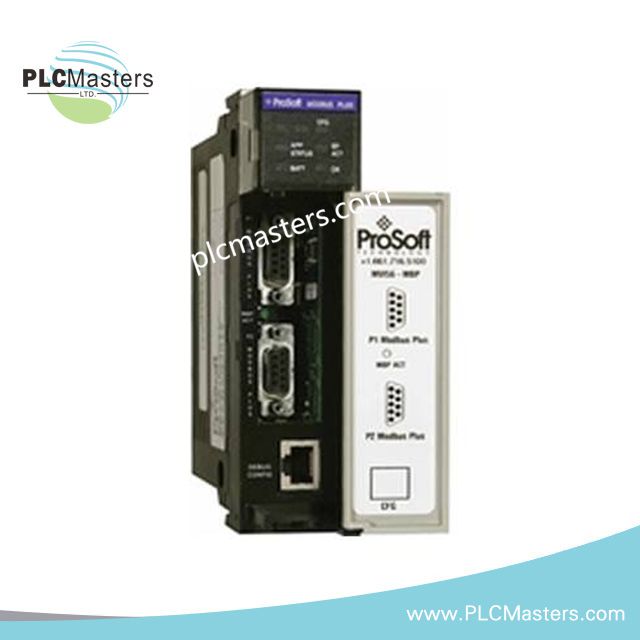

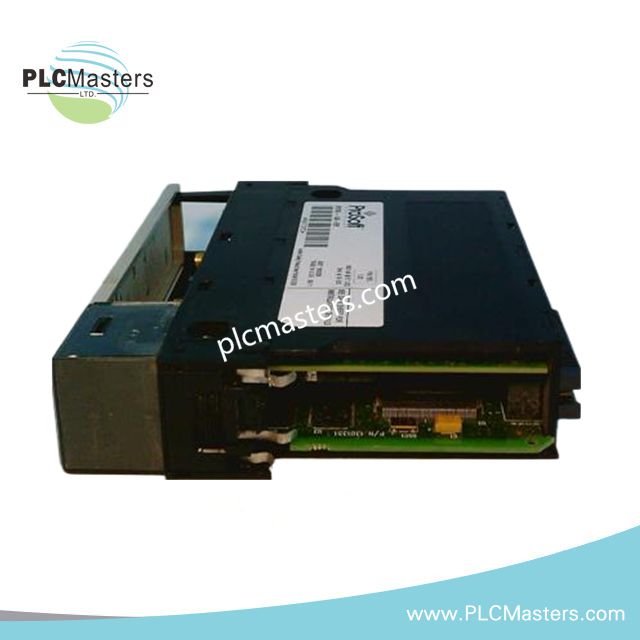

Modul Antarmuka Jaringan Modbus Plus Dua Port Allen Bradley MVI56-MBP
Dikonfigurasi untuk komunikasi jaringan Modbus Plus pada platform ControlLogix, Allen Bradley MVI56-MBP (MVI56-MBP Modul Antarmuka Jaringan Modbus Plus Dua Port) menyediakan pertukaran data langsung antara perangkat Modbus Plus dan prosesor ControlLogix melalui transfer data logika tangga.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MVI56-MBP |
| Merek | Allen Bradley |
| Asal | Tidak disebutkan dalam data yang disediakan |
| Jenis Produk | Modul Antarmuka Jaringan Modbus Plus Dua Port |
| Lini Produk | ControlLogix |
| Berat | 0.63 lbs |
| Konsumsi Daya | Beban arus backplane 800 mA pada 5 VDC |
| Slot | 1 |
| Jenis Rak | Lokal atau jarak jauh |
| Jenis Transfer Data | Logika tangga |
| Protokol Komunikasi | Modbus Plus |
| Kecepatan Baud | 57,600 baud |
| Port Modbus Plus | Konfigurasi dua port |
| Transfer Data Modul | 0 hingga 4000 word |
| Pembacaan dan Penulisan Word Maksimum | 100 |
| Jumlah Perintah Master | 0 hingga 200 perintah |
| Kode Fungsi Slave yang Diterima | 1, 2, 3, 4, 5, 6, 15, 16 |
| Kode Fungsi Master yang Dikirim | 3, 16 |
Integrasi EtherNet/IP dan Backplane ControlLogix
Modul MVI56-MBP berinteraksi dengan sistem sasis ControlLogix melalui koneksi backplane, dengan mentransfer data Modbus Plus ke area memori logika tangga. Modul ini mendukung konfigurasi pemasangan rak lokal atau jarak jauh dengan kebutuhan satu slot.
Desain perangkat keras ini mendukung tugas komunikasi Modbus Plus melalui dua port jaringan, sekaligus mempertahankan pertukaran data antara perangkat Modbus Plus eksternal dan aplikasi prosesor ControlLogix. Modul ini menangani perintah master yang dikonfigurasi dan pemrosesan respons slave sesuai dengan kode fungsi Modbus yang didukung.
Kompatibilitas firmware harus diverifikasi sebelum pemasangan untuk mempertahankan perilaku komunikasi backplane ControlLogix yang benar. Konfigurasi modul harus sesuai dengan struktur komunikasi prosesor dan persyaratan pemetaan data logika tangga.
Pertanyaan yang Sering Diajukan
T: Apakah MVI56-MBP mendukung pemasangan di rak ControlLogix jarak jauh?
J: Ya. Spesifikasi modul mendukung konfigurasi pemasangan rak lokal dan jarak jauh dalam sistem ControlLogix.
T: Berapa kebutuhan arus backplane modul MVI56-MBP?
J: Modul ini memerlukan 800 mA pada 5 VDC dari catu daya backplane ControlLogix.
T: Kode fungsi Modbus mana yang dapat diproses modul ini?
J: Modul ini menerima kode fungsi slave 1, 2, 3, 4, 5, 6, 15, dan 16, sedangkan transmisi master mendukung kode fungsi 3 dan 16.
Panduan Pemasangan di Lapangan
Pasang modul MVI56-MBP ke slot sasis ControlLogix yang ditentukan dan pastikan konektor backplane terpasang sepenuhnya. Pastikan daya sasis dimatikan sebelum memasukkan atau melepas modul.
Gunakan kabel komunikasi berpelindung untuk koneksi Modbus Plus dan terminasi pelindung kabel sesuai dengan praktik pembumian di fasilitas. Jauhkan kabel komunikasi dari konduktor daya bertegangan tinggi, kabel motor, dan sumber pensaklaran frekuensi tinggi.
Pastikan parameter konfigurasi modul, pemetaan transfer data logika tangga, dan pengalamatan perangkat Modbus telah dikonfirmasi sebelum commissioning sistem. Periksa indikator status komunikasi setelah daya dipulihkan dan periksa respons jaringan dari perangkat Modbus Plus yang terhubung.
Fitur
Jumlah Pesanan Minimum (MOQ)
Kami menerima pesanan dalam jumlah besar dan memiliki jumlah pesanan minimum hanya satu unit.
Sertifikat dan Dokumentasi
Atas permintaan, kami dapat menyediakan semua dokumentasi yang diperlukan, termasuk Sertifikat Asal/Kesesuaian dan dokumen ekspor lain yang dibutuhkan.
Waktu Pengiriman
Untuk barang yang tersedia, kami berusaha mengirim dalam 1-3 hari setelah konfirmasi pembayaran. Barang dengan waktu tunggu yang ditentukan akan dikirim sesuai jadwal yang telah disebutkan.
Metode Pembayaran
Kami menerima pembayaran 100% T/T (Telegraphic Transfer) sebelum pengiriman. Untuk barang dengan waktu tunggu, diperlukan deposit 30% di muka, dengan sisa 70% harus dibayar sebelum pengiriman. Untuk transfer RMB, silakan hubungi kami jika Anda memiliki agen di China.
Garansi
Kami menawarkan garansi standar satu tahun untuk semua barang baru dan asli. Jika Anda memerlukan garansi tambahan, silakan hubungi kami untuk detail biaya tambahan.
Kebijakan Pengembalian Dana dan Pengembalian Barang
Kepuasan Anda penting bagi kami. Jika Anda perlu mengembalikan barang, itu harus dilakukan dalam waktu 30 hari sejak tanggal pemesanan. Produk harus belum digunakan, belum dibuka, dan dalam kemasan aslinya dengan semua aksesori yang disertakan. Pengembalian dana diproses dalam waktu 5-7 hari kerja setelah kami menerima barang yang dikembalikan. Harap dicatat bahwa biaya pengiriman dan biaya terkait tidak dapat dikembalikan.
