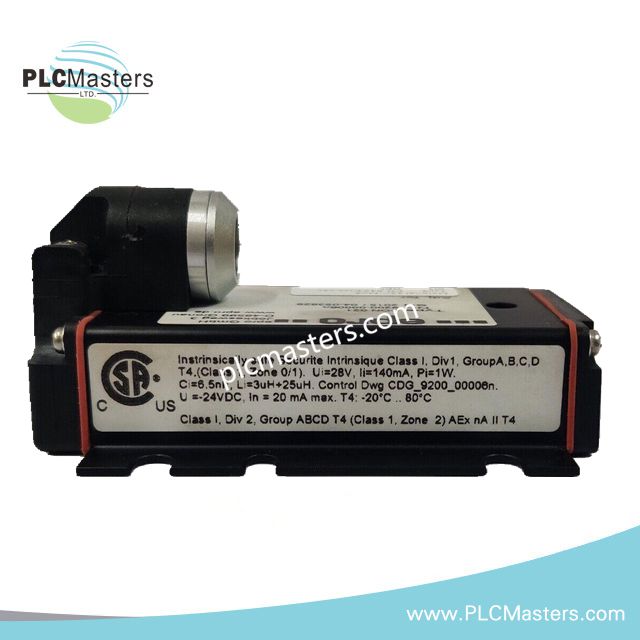

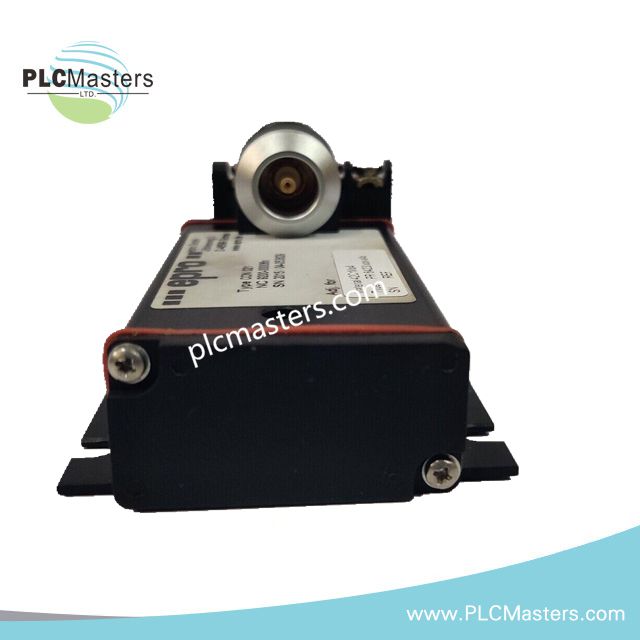

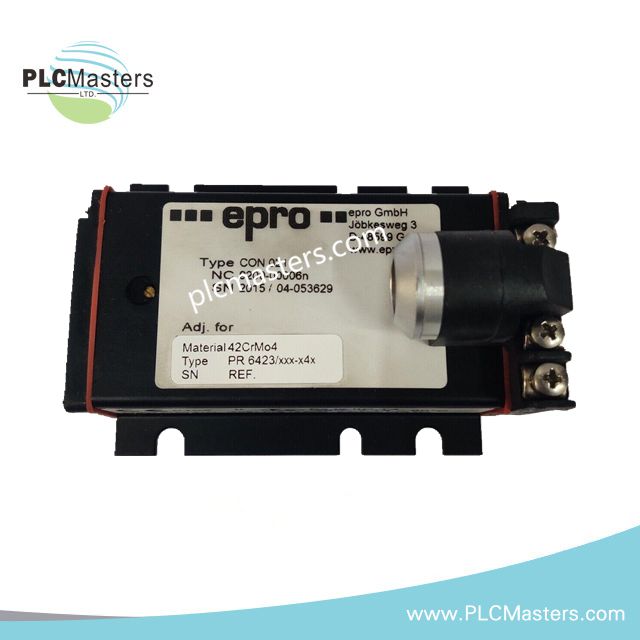

Driver Modul Pengondisi Sinyal Epro CON020/91

Deskripsi Produk

CON020/91 adalah unit antarmuka khusus yang dirancang untuk berfungsi sebagai tahap pengondisian elektronik pada rangkaian pengukuran proximity arus eddy Emerson EPRO. Unit ini mengubah sinyal mentah dari probe menjadi keluaran listrik yang terkalibrasi dan stabil untuk analisis getaran serta perpindahan pada mesin berputar.

Unit ini bukan sensor mandiri, melainkan bagian inti dari arsitektur tiga elemen yang menggabungkan probe, kabel ekstensi, dan elektronik pengondisi.

Arsitektur Pengukuran

Instalasi umum terdiri atas:

• Probe proximity PR642x (elemen sensor bagian depan)

• Kabel ekstensi ECF (penghubung transmisi sinyal)

• Modul pengondisi CON020/91 (unit pemrosesan sinyal)

Konfigurasi ini memastikan kalibrasi yang konsisten pada sistem pemantauan turbin dan kompresor, sekaligus mempertahankan integritas pengukuran yang stabil dalam kondisi beban dinamis tinggi.

Karakteristik Teknis

Pemrosesan Sinyal

• Pembangkitan eksitasi arus eddy dengan rangkaian osilator yang distabilkan

• Linearisasi kurva respons probe di seluruh rentang operasi

• Pengondisian sinyal dengan drift rendah untuk stabilitas jangka panjang

Kompatibilitas Input

• Dirancang untuk keluarga probe PR6422 / PR6423 / PR6424 / PR6426

• Mendukung berbagai konfigurasi sensitivitas, bergantung pada kalibrasi sistem

Karakteristik Output

• Sinyal perpindahan analog berskala (tegangan atau arus, bergantung pada integrasi sistem)

• Sensitivitas umum: 8 mV/µm (konfigurasi bergantung pada sistem)

Rentang Kinerja

• Rentang pengukuran: sekitar ±1,0 mm hingga ±2,0 mm (bergantung pada probe)

• Kemampuan respons frekuensi: hingga 10 kHz

• Penyimpangan linearitas: dalam rentang ±1% skala penuh

Data Listrik dan Mekanis

• Input daya: catu daya 24 V DC teregulasi

• Output sinyal: tegangan analog atau 4–20 mA (bergantung pada sistem)

• Format pemasangan: rel DIN atau pemasangan panel

• Desain housing: enclosure kelas industri untuk integrasi rak

• Dimensi perkiraan: 100 × 22 × 120 mm (jejak standar CON020)

Kinerja Lingkungan

• Rentang suhu operasi: –35 °C hingga +85 °C

• Batas suhu penyimpanan: –40 °C hingga +100 °C

• Imunitas tinggi terhadap interferensi elektromagnetik di lingkungan industri

• Dirancang untuk operasi berkelanjutan di kabinet mesin yang rentan terhadap getaran

Area Aplikasi

• Sistem pemantauan turbin uap dan gas

• Kompresor sentrifugal dan blower industri

• Motor dan generator berputar berkecepatan tinggi

• Diagnosis getaran kotak roda gigi

• Sistem perlindungan peralatan berputar petrokimia

• Platform pemantauan kondisi dan pemeliharaan prediktif

Catatan Teknik

CON020/91 berfungsi sebagai antarmuka yang sangat penting untuk kalibrasi. Pemasangan pasangan probe yang tepat dan pencocokan sistem diperlukan untuk memastikan penskalaan perpindahan yang akurat. Unit ini umum diintegrasikan ke dalam rak pemantauan berbasis Emerson MMS dan VM600 yang memerlukan akuisisi getaran multisaluran.

Pertanyaan yang Sering Diajukan

T1: Apakah CON020/91 dapat beroperasi tanpa probe?
Tidak. Unit ini memerlukan probe arus eddy eksternal dan kabel ekstensi agar dapat berfungsi sebagai bagian dari rangkaian pengukuran lengkap.

T2: Apakah kalibrasinya tetap atau dapat disesuaikan?
Kalibrasi ditentukan oleh sistem dan bergantung pada jenis probe yang dipasangkan serta varian konfigurasinya.

T3: Sistem apa yang biasanya menggunakan modul ini?
Modul ini banyak digunakan dalam sistem perlindungan turbin, rak pemantauan kompresor, serta platform Emerson MMS/VM600.

T4: Apakah modul ini mendukung berbagai jenis probe?
Ya, modul ini kompatibel dengan berbagai probe seri PR642x, dengan konfigurasi yang ditentukan oleh pengaturan varian /91.
