Modul Input Analog GE 8810-HI-TX

Ikhtisar

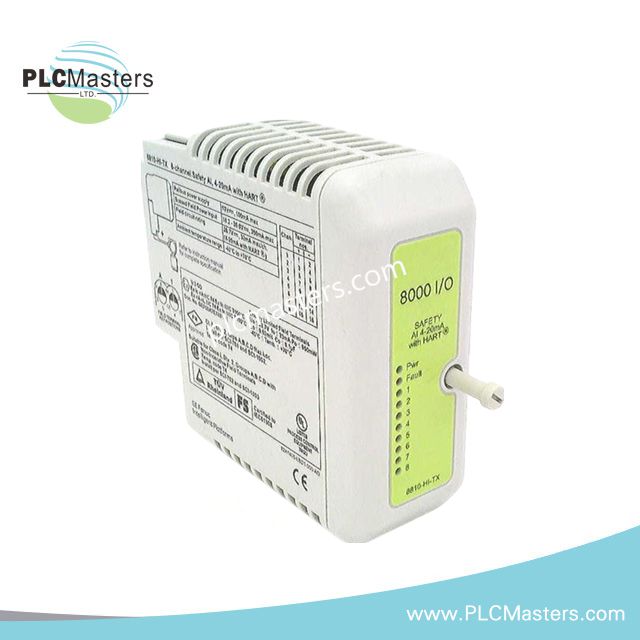

Modul  GE 8810-HI-TX adalah modul input analog 8-saluran berintegritas tinggi yang dirancang untuk aplikasi kritis keselamatan dan berbahaya. Sebagai bagian dari keluarga PAC8000 I/O, modul ini mendukung input 4–20 mA yang andal dari transmitter 2-, 3-, dan 4-kawat. Modul ini mengintegrasikan HART pass-through dan akuisisi, memungkinkan diagnostik lanjutan dan komunikasi perangkat pintar. Dirancang untuk lingkungan industri, modul ini memberikan akurasi, perilaku failsafe, dan perlindungan area berbahaya yang bersertifikat.

Spesifikasi Teknis

• Saluran Input: 8 single-ended

• Rentang Sinyal: 4–20 mA nominal, 0.25–24 mA penuh

• Resolusi: 16-bit

• Akurasi: ±0.1% dari rentang pada 25°C

• Repeatabilitas: ±0.05% dari rentang

• Koefisien Suhu: 38 ppm/°C

• Format Data: 16-bit unsigned (0–25 mA = 0–65,535)

• Data HART: IEEE754 floating point

• Waktu Respon (Analog): ≤25 ms

• Waktu Respon (HART): 0.75 s per saluran

• Deteksi Kesalahan: Hubung singkat ≥23.5 mA, sirkuit terbuka ≤0.5 mA

• Alarm: Tinggi, Tinggi-Tinggi, Rendah, Rendah-Rendah dengan deadband yang dapat dikonfigurasi

• Filter Input: Konstanta waktu yang ditentukan pengguna

• Perilaku Failsafe: Dinonaktifkan, Upscale, atau Downscale

• Isolasi: 250 VAC RMS saluran ke railbus, tanpa isolasi saluran ke saluran

• Daya Sistem: Maks 70 mA

• Daya Lapangan (2-kawat TX): Maks 350 mA

• Daya Lapangan (4-kawat TX): Maks 110 mA

• Perlindungan Area Berbahaya: EEx nA [nL] IIC T4

• Rating Lokasi: Kelas I Div 2 Grup A, B, C, D

• Parameter FM Non-Incendive: Voc = 28.7 V, Isc = 33 mA

• Batas Grup A: Ca = 0.17 μF, La = 11 mH

• Batas Grup D: Ca = 1.36 μF, La = 88 mH
