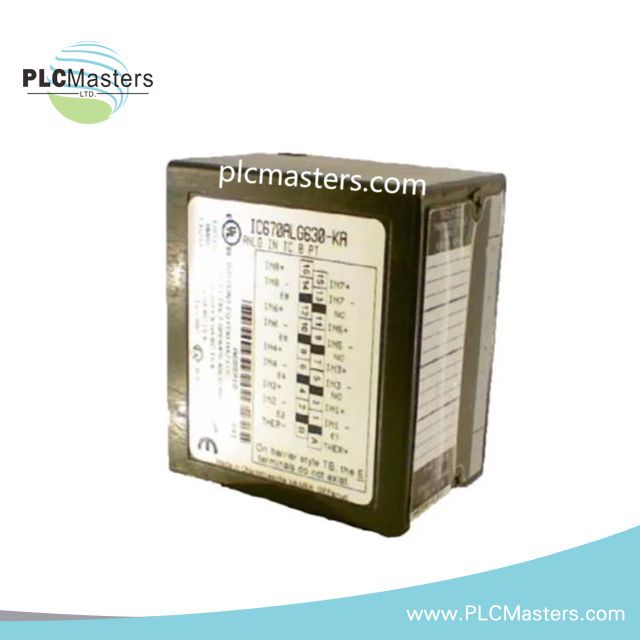

Modul Input Termokopel GE IC670ALG630

Ikhtisar

GE IC670ALG630 adalah modul input termokopel presisi tinggi untuk sistem Field Control I/O. Modul ini mendukung hingga delapan saluran independen untuk input termokopel atau millivolt. Setiap saluran dapat memberikan pembacaan millivolt mentah atau nilai suhu yang telah dilinierkan dalam Celsius atau Fahrenheit. Modul ini mencakup kompensasi sambungan dingin opsional dan akuisisi data cepat pada frekuensi garis yang dapat dipilih. Dengan isolasi kuat dan diagnostik bawaan, modul ini memastikan pemantauan suhu yang aman, akurat, dan andal di lingkungan industri.

Spesifikasi Teknis

• Saluran Input: 8 input independen

• Input yang Didukung: Termokopel (Tipe J, K, T, E, R, S, B, N) dan sinyal millivolt hingga ±625 mV

• Konfigurasi Input: Dapat dikonfigurasi per saluran untuk pembacaan millivolt atau suhu

• Opsi Output: Nilai yang dilinierkan dalam °C atau °F, atau nilai millivolt mentah

• Resolusi: 15-bit plus tanda untuk konversi presisi

• Rentang yang Didukung: ±19,5 mV, ±39 mV, ±78,125 mV, ±156,25 mV, ±312,5 mV, ±625 mV

• Kecepatan Data: Akuisisi 50 Hz atau 60 Hz yang dapat dipilih

• Akurasi: Biasanya ±0,1% dari skala penuh

• Sensitivitas Suhu: ±0,004% dari pembacaan, ±1,5 mV per °C yang dirujuk ke input

• Diagnostik: Deteksi termokopel terbuka, alarm di luar rentang, ambang alarm yang dapat dikonfigurasi

• Isolasi: 1500 VAC saluran-ke-backplane, maksimum 250 VAC antar saluran

• Sumber Daya: Maksimum 195 mA dari backplane Field Control, tidak memerlukan sumber eksternal

• Indikator LED: Indikator daya, status, dan kesalahan

• Suhu Operasi: 0°C hingga 60°C (32°F hingga 140°F)

• Suhu Penyimpanan: –40°C hingga +85°C

• Rentang Kelembaban: 5% hingga 95% tanpa kondensasi

• Pemasangan: Pemasangan pada baseplate Field Control

• Berat: 1,17 lbs
