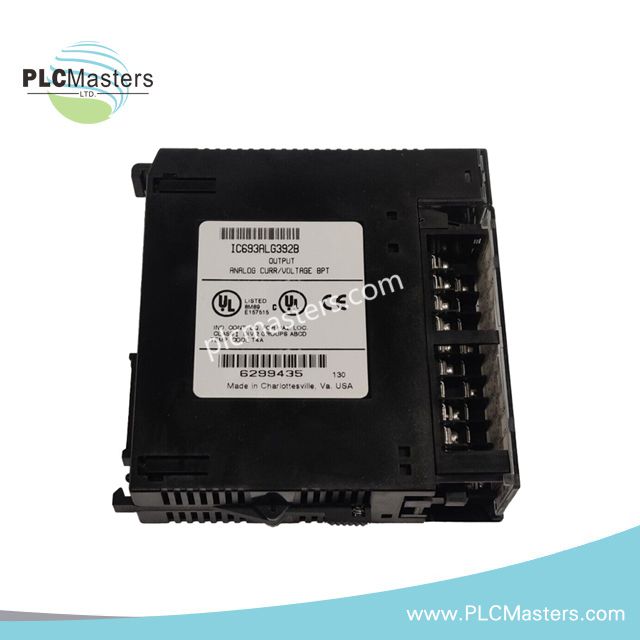

Modul Output Analog GE IC693ALG392B

Ikhtisar

Modul  GE IC693ALG392B adalah modul output analog untuk sistem PLC Seri 90-30. Modul ini menawarkan delapan saluran output single-ended yang dapat dikonfigurasi. Setiap saluran mendukung output tegangan atau arus, memberikan kontrol presisi untuk aplikasi otomasi industri. Modul ini menggerakkan aktuator, katup, atau indikator analog dengan andal. Modul ini memastikan kecepatan pembaruan yang cepat dan transmisi sinyal yang akurat, memenuhi persyaratan proses yang ketat. Perilaku output yang fleksibel juga memungkinkan respons yang ditentukan pengguna saat kehilangan daya.

Spesifikasi Teknis

• Jumlah Saluran Output: 8 (single-ended)

• Rentang Output Tegangan: 0 hingga +10 V (unipolar), –10 hingga +10 V (bipolar)

• Rentang Output Arus: 0 hingga 20 mA, 4 hingga 20 mA

• Resolusi: 15 hingga 16 bit, tergantung pada rentang yang dipilih

• Kecepatan Pembaruan: Semua 8 saluran diperbarui setiap 8 milidetik

• Beban Output: Tegangan minimum 2 kΩ, Arus maksimum 750 Ω

• Kebutuhan Daya: +5 VDC dari backplane PLC 110 mA, +24 VDC pasokan eksternal 315 mA

• Deteksi Kesalahan: Pelaporan kesalahan kabel terbuka dalam mode arus

• Perilaku Output saat Kehilangan Daya: Mempertahankan nilai terakhir atau mengatur ulang ke nol, dapat dikonfigurasi pengguna

• Akurasi: Tegangan ±0,3% skala penuh, Arus ±0,2% skala penuh

• Dampak Gangguan RF: Mungkin menurun menjadi ±1% FS (arus) atau ±3% FS (tegangan)

• Suhu Operasi: 0°C hingga 60°C (32°F hingga 140°F)

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembaban: 5% hingga 95%, tidak mengembun

• Pemasangan: Slot I/O standar di baseplate Seri 90-30

• Persyaratan Enklosur: Harus dipasang dalam enklosur logam untuk kinerja optimal

• Dimensi: 1,4 in x 5,1 in x 5,1 in (3,6 cm x 13,0 cm x 13,0 cm)

• Berat: 0 lbs 12,8 oz (0,4 kg)
