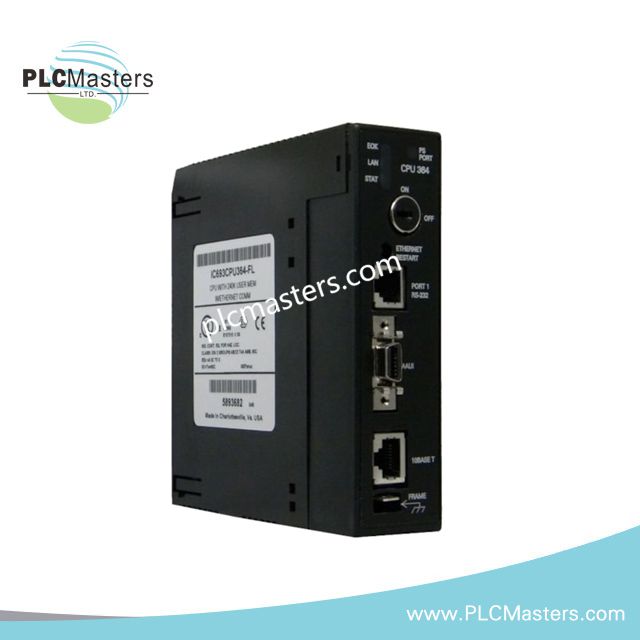

Modul CPU Slot Tunggal GE IC693CPU364

Ikhtisar

The GE IC693CPU364 adalah modul CPU slot tunggal berkinerja tinggi untuk sistem Series 90-30 PLC . Modul ini mengintegrasikan antarmuka Ethernet 10BaseT untuk konektivitas jaringan langsung, mendukung pemrograman, pemantauan, dan pertukaran data. CPU ini memberikan eksekusi cepat, alokasi memori yang fleksibel, dan komunikasi yang andal untuk aplikasi otomasi industri.

Spesifikasi Teknis

• Prosesor: Intel 80386EX, 25 MHz

• Memori Pengguna: Hingga 240 KB yang dapat dikonfigurasi (%R, %AI, %AQ)

• Jenis Memori: RAM dan Flash

• Matematika Titik Mengambang: Didukung

• Kecepatan Pindai: 0,22 ms per 1K instruksi Boolean

Kapasitas I/O

• Input Diskrit: Hingga 2.048 titik

• Output Diskrit: Hingga 2.048 titik

• Input Analog: Hingga 32.640 kata

• Output Analog: Hingga 32.640 kata

• Timer/Counter: Lebih dari 2.000 tersedia

• Memori Register: Hingga 9.999 kata

Komunikasi

• Port Ethernet Bawaan: 10BaseT (RJ-45)

• Protokol yang Didukung: Ethernet Global Data (EGD), Modbus TCP/IP, SRTP

• Port Serial: Satu port RS-232 SNP melalui catu daya

• Mode Duplex: Half atau full duplex (pengaturan manual untuk full duplex)

Pemrograman dan Kompatibilitas

• Perangkat Lunak yang Didukung: Proficy Machine Edition, VersaPro v2.02 atau lebih baru

• Perangkat Lunak Warisan: Logicmaster 90-30 v9.02 atau lebih baru (Ethernet terbatas)

• Firmware: TCP/IP v2.00 atau lebih baru direkomendasikan

• Kompatibilitas: Mendukung sebagian besar Modul I/O Seri 90-30 dan modul komunikasi

Penilaian Lingkungan

• Suhu Operasi: 0°C hingga 60°C (32°F hingga 140°F)

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembapan: 5% hingga 95% tanpa kondensasi

Karakteristik Fisik

• Persyaratan Slot: Slot tunggal di baseplate Seri 90-30

• Konsumsi Daya: 1,51 A dari catu daya +5 VDC

• Berat: 1,65 lbs

• Ethernet Terintegrasi: Ya
