GE IC693MDL330 Modul Output AC

Deskripsi Produk

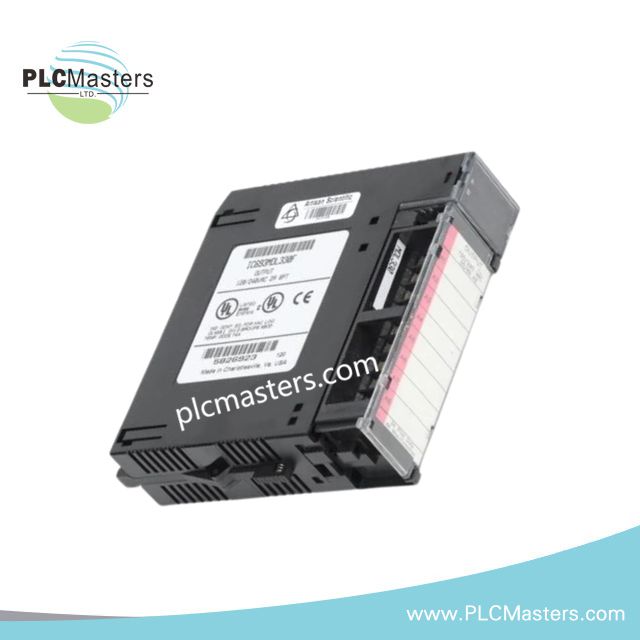

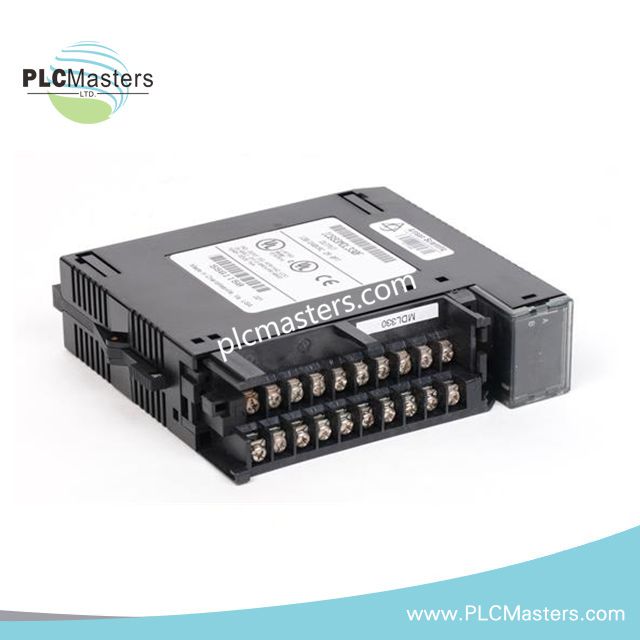

GE IC693MDL330 adalah modul output AC diskrit 8 titik yang dirancang untuk sistem PLC Seri 90-30. Modul ini memberikan kontrol output AC yang andal dan berkecepatan tinggi untuk berbagai aplikasi otomasi industri. Selain itu, modul ini menyediakan output terisolasi dan switching solid-state, memastikan operasi yang aman dan kinerja konsisten dalam kondisi keras. Desainnya yang kokoh memungkinkan integrasi dengan sistem manufaktur, utilitas, dan kontrol proses yang memerlukan pengelolaan perangkat 120 VAC yang presisi.

Selain itu, IC693MDL330 membagi output menjadi dua grup terisolasi masing-masing empat saluran, menawarkan keluwesan pengkabelan dan mengurangi interferensi. Modul ini beroperasi secara efisien dengan konsumsi daya minimal, dan waktu respons yang cepat memastikan kontrol akurat untuk proses industri yang dinamis. Insinyur mendapatkan manfaat dari desain kompaknya, pemasangan standar Seri 90-30, dan penyederhanaan pengkabelan lapangan melalui blok terminal yang dapat dilepas.

Fitur Utama

• 8 saluran output AC terisolasi untuk mengontrol solenoid, relay, dan indikator

• Switching Triac solid-state memberikan operasi cepat dan andal

• Isolasi tinggi: 1500 VAC antara output dan dari sirkuit logika

• Grup output terisolasi ganda untuk pengkabelan fleksibel dan interferensi yang diminimalkan

• Waktu respons cepat: nyala/mati 1 siklus (17 ms @ 60 Hz)

• Konsumsi daya rendah: 0,5 W sisi logika

• Pemasangan standar di baseplate PLC Seri 90-30

Spesifikasi Teknis

• Saluran Output: 8

• Rentang Tegangan Output: 79–132 VAC, 47–63 Hz

• Arus Output per Titik: 2,0 A pada 30°C; 1,4 A pada 60°C

• Total Arus Modul: Maksimum 16 A

• Perangkat Switching: Solid-state (Triac)

• Isolasi: 1500 VAC antara saluran dan ke ground

• Waktu Respons: Nyala 1 siklus, Mati 1 siklus

• Pengkabelan Lapangan: Blok terminal yang dapat dilepas

• Konsumsi Daya: 0,5 W (sisi logika)

• Dimensi: 142 mm × 30 mm × 130 mm

• Berat: 0,35 kg

• Tegangan Terukur: 120–240 V AC

• Arus Inrush Maksimum per Siklus: 20 A

• Arus Beban Minimum: 100 mA

• Penurunan Tegangan Output Maksimum: 1,5 V

Aplikasi Tipikal

Modul IC693MDL330 unggul dalam mengontrol perangkat AC di otomasi manufaktur, fasilitas pengolahan air, pabrik utilitas, dan sistem kontrol proses. Misalnya, modul ini menggerakkan solenoid, lampu indikator, dan relay industri. Selain itu, modul ini terintegrasi dengan mulus dengan sistem PLC GE Seri 90-30, mendukung arsitektur kontrol terpusat dan terdistribusi.

FAQ

Q1: Apakah IC693MDL330 dapat menangani perangkat lebih dari 2 A per saluran?
A1: Tidak. Setiap output mendukung maksimum 2 A pada 30°C dan 1,4 A pada 60°C.

Q2: Berapa rating isolasi yang disediakan modul ini?
A2: Output terisolasi satu sama lain dan dari sirkuit logika hingga 1500 VAC.

Q3: Jenis perangkat apa yang dapat dikontrol modul ini?
A3: Modul ini mengontrol perangkat AC seperti solenoid, relay, dan lampu indikator yang beroperasi pada 120 VAC.

Q4: Bagaimana modul ini terhubung ke sistem PLC?
A4: Modul ini dipasang di baseplate standar Seri 90-30 dengan blok terminal yang dapat dilepas untuk pengkabelan lapangan.

Q5: Apakah modul ini cocok untuk aplikasi kontrol berkecepatan tinggi?
A5: Ya, modul ini memiliki switching solid-state dengan waktu respons 1 siklus (17 ms), ideal untuk operasi cepat.
