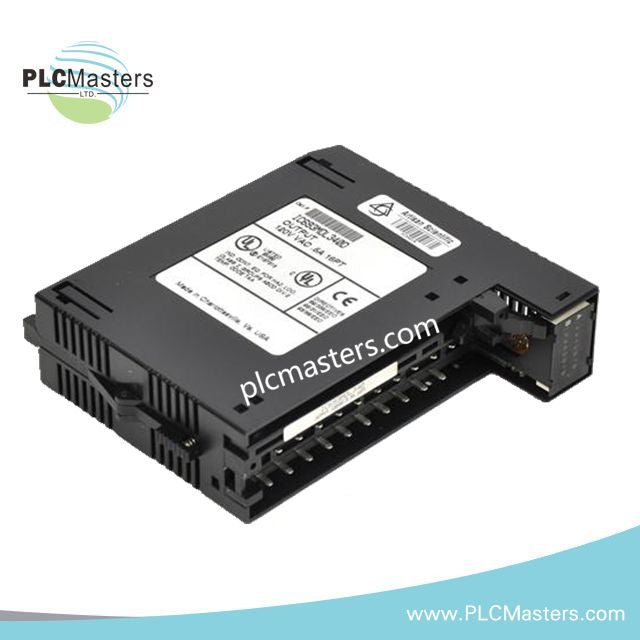

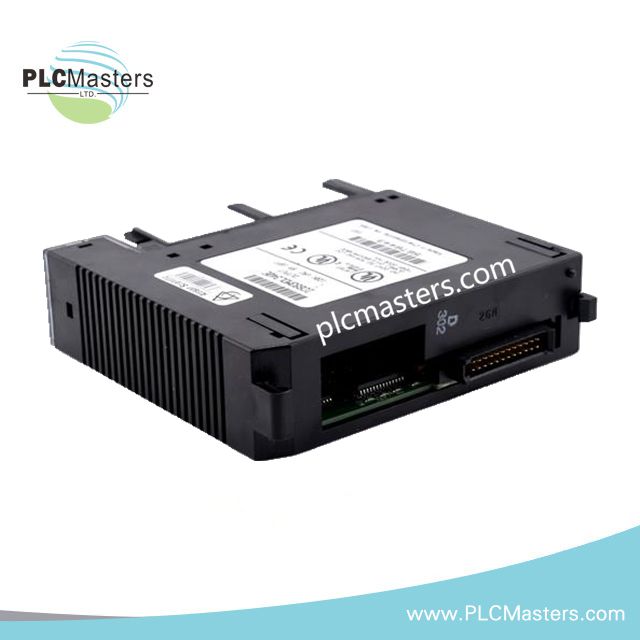

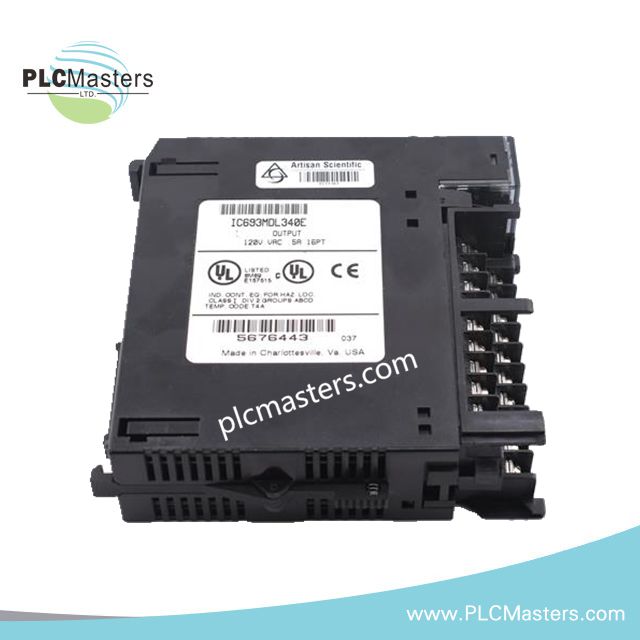

GE IC693MDL340 Modul Output Diskrit

Deskripsi Produk

 GE IC693MDL340 adalah modul output diskrit yang dirancang untuk sistem PLC Seri 90-30. Modul ini menyediakan kontrol andal untuk perangkat yang beroperasi pada 120 VAC, menggabungkan switching solid-state, proteksi lonjakan, dan LED diagnostik untuk otomasi industri berkinerja tinggi. Selain itu, modul ini memastikan respons cepat dan keandalan operasional jangka panjang, menjadikannya cocok untuk proses manufaktur yang kompleks. Isolasi optiknya menjamin perlindungan antara perangkat lapangan dan sisi logika, meningkatkan keselamatan sistem secara keseluruhan.

Modul ini mengorganisasi output menjadi dua grup masing-masing delapan, yang masing-masing dilindungi oleh sekering 3 A. Switching triac solid-state meminimalkan keausan mekanis, sementara RC snubber bawaan menyediakan penekanan lonjakan. Setiap output dilengkapi LED hijau, dan LED merah menunjukkan adanya kerusakan sekering, mempermudah pemeliharaan dan pemecahan masalah. Oleh karena itu, IC693MDL340 memungkinkan insinyur memantau kinerja secara visual dan merespons peringatan sistem dengan efisien.

Fitur Utama

• 16 saluran output AC dalam dua grup masing-masing delapan untuk kontrol beban yang fleksibel.

• Switching Triac solid-state untuk keandalan jangka panjang dan perawatan rendah.

• Perlindungan lonjakan dengan RC snubber bawaan pada setiap output.

• Isolasi optik antara perangkat lapangan dan sirkuit logika PLC.

• LED diagnostik untuk identifikasi cepat status output dan sekering.

• Respons cepat dengan waktu switching on/off ≤1 ms.

• Desain kompak untuk pemasangan rel DIN atau baseplate Seri 90-30.

Spesifikasi Teknis

• Titik Output: 16 (2 grup masing-masing 8)

• Rentang Tegangan Output: 85–132 VAC, 50/60 Hz

• Tegangan Terukur: 120 VAC

• Arus Maksimum per Titik: 0.5 A

• Arus Maksimum per Grup: 3 A (dilindungi sekering)

• Perangkat Switching: Solid-state (Triac)

• Perlindungan Lonjakan: RC snubber per output

• Isolasi: 1500 V antara lapangan dan logika; 500 V antara grup

• Waktu Respons: ≤1 ms on/off

• Indikator Status: 16 LED hijau; 1 LED merah untuk kerusakan sekering

• Konsumsi Daya: 315 mA dari backplane 5 V (semua output ON)

• Pemasangan: Rel DIN atau baseplate Seri 90-30

• Suhu Operasi: -20°C hingga +60°C

• Dimensi: 142 × 30 × 130 mm

• Berat: 0.35 kg

Aplikasi Tipikal

IC693MDL340 cocok untuk industri yang memerlukan manajemen beban AC yang presisi. Misalnya, modul ini banyak digunakan dalam:

• Garis otomasi manufaktur untuk kontrol konveyor, robotik, dan perakitan

• Sistem distribusi energi dan aplikasi kontrol motor

• Pabrik kimia dan sektor utilitas yang memerlukan keandalan tinggi

• Kontrol indikator dan sinyal untuk proses industri

FAQ

Q1: Perangkat apa saja yang dapat dikontrol oleh IC693MDL340?
Modul ini dapat mengontrol relay, solenoid, lampu indikator, dan perangkat lapangan 120 VAC lainnya.

Q2: Bagaimana modul ini dilindungi dari lonjakan listrik?
Setiap output dilengkapi RC snubber yang menekan lonjakan tegangan, meningkatkan umur pakai.

Q3: Apakah modul ini dapat beroperasi di lingkungan industri yang keras?
Ya, modul ini mendukung suhu dari -20°C hingga +60°C dan memiliki isolasi optik untuk keselamatan.

Q4: Bagaimana output dikelompokkan dan dilindungi sekering?
Output dikelompokkan dalam dua grup masing-masing delapan, yang dilindungi oleh sekering 3 A untuk keamanan overcurrent.

Q5: Bagaimana cara mendiagnosis masalah output atau sekering?
LED hijau menunjukkan status output, dan LED merah menandakan kerusakan sekering untuk memudahkan pemecahan masalah.
