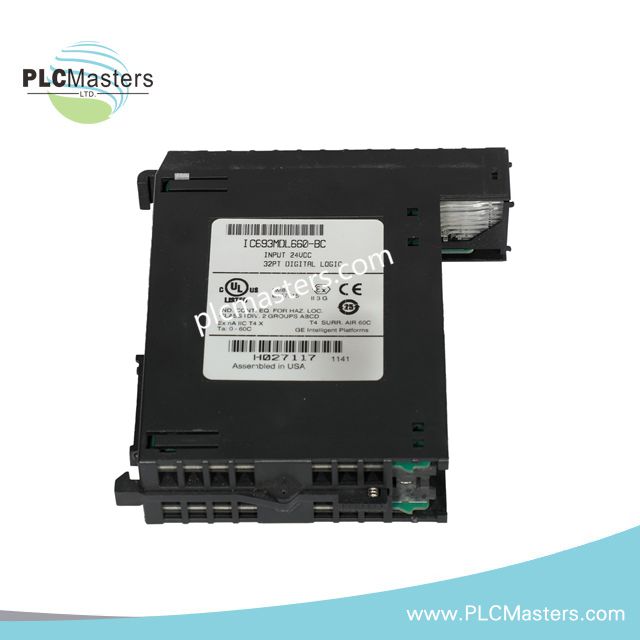

GE IC693MDL660 Modul Input Diskrit

Ikhtisar

Modul  GE IC693MDL660 adalah modul input DC 32 titik untuk sistem PLC Seri 90-30. Modul ini mendukung logika positif dan negatif untuk aplikasi industri yang serbaguna. Modul mengorganisir input menjadi empat grup yang masing-masing berisi delapan titik, dengan dua common bersama. Indikator LED memberikan umpan balik visual yang jelas tentang status input dan blok terminal. Modul ini mudah dipasang di slot I/O standar menggunakan blok terminal yang kompatibel.

Spesifikasi Teknis

• Tipe Input: DC Diskrit (logika positif atau negatif)

• Jumlah Input: 32 titik

• Rentang Tegangan Input: 0 hingga 30 VDC

• Tegangan Input Nominal: 24 VDC

• Arus Input: 7,0 mA pada 24 VDC

• Tegangan Saat Aktif: ≥15 VDC

• Tegangan Saat Nonaktif: ≤6 VDC

• Arus Saat Aktif: ≥4,5 mA

• Arus Saat Nonaktif: ≤2,0 mA

• Waktu Respon: Aktif ≤2 ms, Nonaktif ≤2 ms

• Isolasi: 1500 VAC antara sisi lapangan dan sisi logika

• Grup: 4 grup masing-masing 8 input

• Common: 2 common per grup

• Indikator LED: 32 hijau untuk status input, 1 merah untuk kunci blok terminal

• Pemasangan: Slot I/O standar di baseplate Seri 90-30

• Blok Terminal: Memerlukan IC694TBB032 atau IC694TBS032 (dijual terpisah)

• Suhu Operasi: 0°C hingga 60°C (32°F hingga 140°F)

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembaban: 5% hingga 95%, tidak mengembun

• Berat: 0,99 lbs

• Tipe Tegangan: DC
