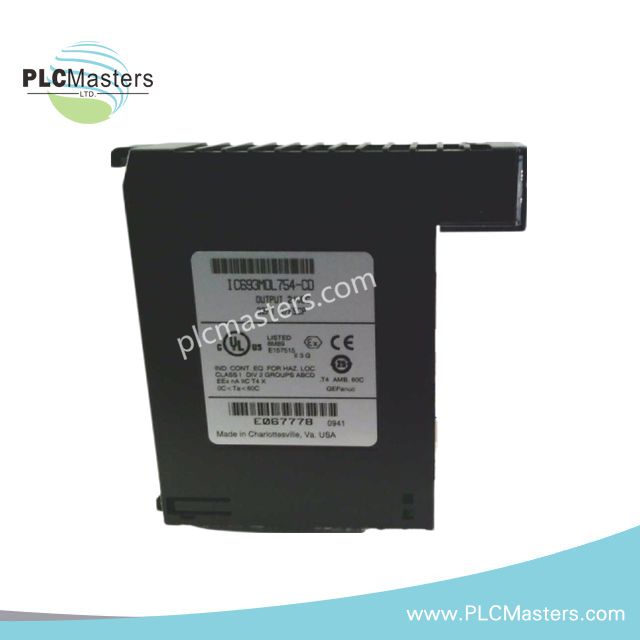

GE IC693MDL754 Modul Output DC 32-titik

Ikhtisar

GE IC693MDL754 adalah modul output DC 32-titik untuk sistem PLC Seri 90-30. Modul ini memberikan output logika positif sumber, memasok arus langsung ke beban yang terhubung. Modul ini terbagi menjadi dua grup output terisolasi masing-masing 16 output, memungkinkan manajemen beban yang fleksibel di sistem DC 12V atau 24V. Dibuat untuk keandalan, modul ini mengintegrasikan proteksi arus lebih, hubung singkat, dan suhu berlebih sekaligus menyediakan waktu respons cepat untuk tugas otomasi industri yang kritis.

Spesifikasi Teknis

• Tipe Output: Logika positif (sumber)

• Jumlah Output: 32 titik

• Grup Output: 2 grup masing-masing 16 output dengan common terpisah

• Tegangan Terukur: 12/24 VDC

• Rentang Tegangan: 10,2 hingga 28,8 VDC

• Arus Output Maksimum: 0,75 A per titik

• Total Arus Modul: Hingga 24 A (12 A per grup)

• Fitur Proteksi: Proteksi arus lebih, hubung singkat, dan suhu berlebih

• Deteksi Kesalahan: Notifikasi CPU untuk kondisi kesalahan

• Waktu Respons: ON/OFF ≤ 0,5 ms

• Indikator: 32 LED hijau untuk status output, LED kuning kesalahan untuk error

• Konsumsi Daya: Backplane 5 VDC: 300 mA

• Konfigurasi: Switch DIP untuk perilaku output default

• Derating Termal: Dimulai di atas 42°C pada tegangan output di atas 30 VDC

• Pemasangan: Slot I/O standar di baseplate Seri 90-30

• Dimensi: 13,5 cm × 13 cm × 3,5 cm

• Berat: 0,49 lbs

• Suhu Operasi: 0°C hingga 60°C (32°F hingga 140°F)

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembapan: 5% hingga 95%, tidak mengembun
