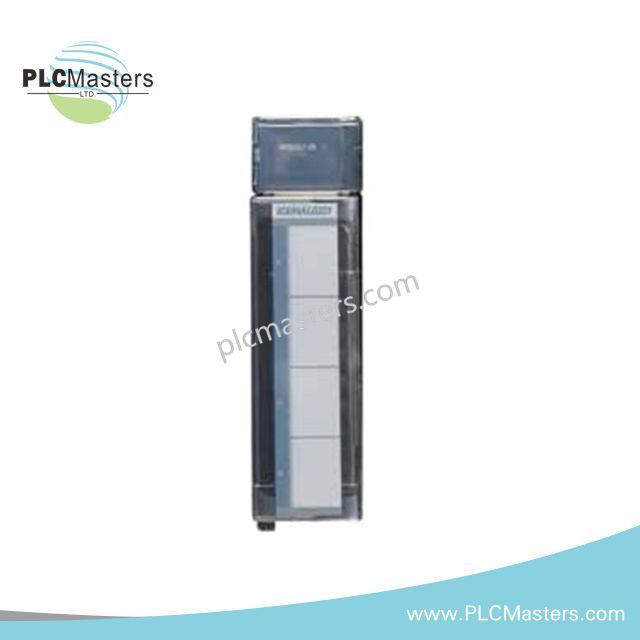

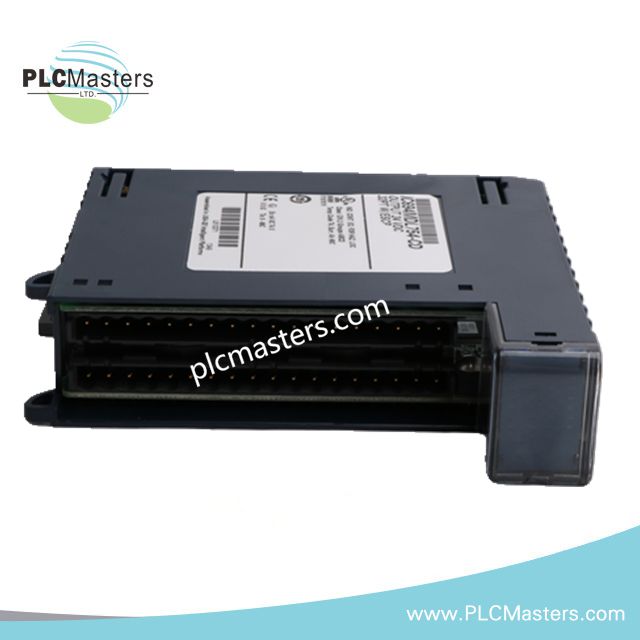

GE IC694MDL741 Modul Output Diskrit DC

Ikhtisar Produk

 GE IC694MDL741 adalah modul output diskrit DC 16-titik berkecepatan tinggi untuk seri PACSystems RX3i. Modul ini memberikan output logika negatif (sinking) yang andal pada 12/24 VDC, memungkinkan kontrol presisi perangkat lapangan industri. Selain itu, respons switching cepat dan isolasi galvanik yang kuat memastikan operasi yang aman dan berkinerja tinggi dalam lingkungan otomasi yang menuntut. Modul ini ideal untuk mengontrol solenoid, relay, dan lampu indikator secara efisien.

Fitur Utama

• Menyediakan 16 saluran output diskrit, diorganisir dalam dua grup masing-masing delapan.

• Mendukung output sinking (logika negatif) untuk operasi industri yang lebih aman.

• Waktu respons cepat 2 ms memastikan aplikasi switching berkecepatan tinggi.

• Isolasi galvanik antara sisi lapangan dan logika meningkatkan keandalan sistem.

• Indikator LED memungkinkan pemantauan visual instan dari semua saluran output.

• Desain kompak cocok untuk rak RX3i standar untuk integrasi mudah.

• Kompatibel dengan pengendali GE PACSystems RX3i untuk kontrol tanpa hambatan.

Spesifikasi Teknis

Modul: IC694MDL741
Produsen: GE Fanuc
Seri: PACSystems RX3i
Tipe: Modul Output Diskrit DC (Logika Negatif)
Jumlah Saluran: 16 (2 grup masing-masing 8)
Tegangan Output Nominal: 12/24 VDC
Rentang Tegangan Output: 10,2 – 30 VDC
Arus Output: 0,5 A per saluran; 2 A per grup; maksimum total modul 6 A
Arus Bocor (OFF): < 0,1 mA
Penurunan Tegangan Saat ON: < 1,0 V pada 0,5 A
Waktu Respons: 2 ms tipikal (ON/OFF)
Isolasi: Lapangan-ke-backplane 250 VAC kontinu; 1500 VAC selama 1 menit
Indikator: 16 LED hijau
Konsumsi Arus: 34 mA @ 5 VDC dari backplane
Pemasangan: Rak RX3i standar

Aplikasi Tipikal

• Sistem otomasi industri yang memerlukan kontrol output DC berkecepatan tinggi.

• Aktuasi solenoid, relay, dan lampu sinyal di lini manufaktur.

• Aplikasi switching berkecepatan tinggi dalam pengemasan, penanganan material, dan industri proses.

• Integrasi dengan pengendali PACSystems RX3i untuk strategi kontrol lanjutan.

FAQ

T: Apakah modul ini dapat menangani perangkat lapangan 24 VDC?
J: Ya, modul ini mendukung perangkat 12/24 VDC dengan output sinking (logika negatif).

T: Berapa arus maksimum per saluran output?
J: Setiap saluran dapat menangani hingga 0,5 A, dengan batas grup 2 A.

T: Apakah IC694MDL741 kompatibel dengan rak RX3i?
J: Ya, modul ini dapat dipasang langsung di rak RX3i standar untuk instalasi mudah.

T: Apakah modul ini menyediakan indikator status visual?
J: Ya, semua 16 output memiliki indikator LED hijau untuk pemantauan.

T: Berapa waktu respons modul ini?
J: Modul ini memiliki waktu respons ON/OFF cepat 2 ms, cocok untuk aplikasi berkecepatan tinggi.
