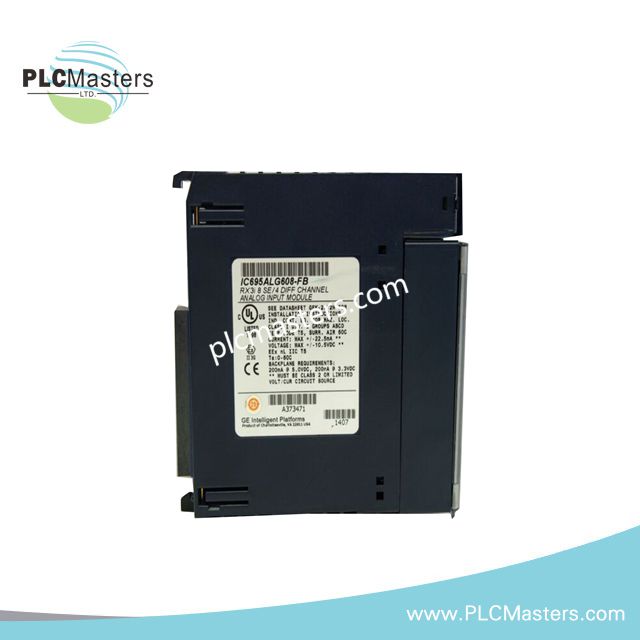

Modul Input Analog GE IC695ALG608

Ikhtisar

The GE IC695ALG608 adalah modul input analog 8-saluran canggih untuk platform PACSystems RX3i. Modul ini menangani input tegangan dan arus dengan konfigurasi saluran independen. Setiap saluran mendukung pengukuran tunggal atau diferensial, ideal untuk akuisisi data sensor yang presisi. Modul ini mengubah sinyal analog dari sensor suhu, tekanan, dan aliran menjadi nilai digital untuk pemantauan dan pengendalian industri secara real-time.

Spesifikasi Teknis

Saluran Masukan:

• 8 saluran tunggal atau 4 saluran diferensial

• Dapat dikonfigurasi secara independen untuk tegangan atau arus

Rentang Input yang Didukung:

• Saat ini: 0–20 mA, 4–20 mA, ±20 mA

• Voltage: ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V

Resolusi:

• ADC 24-bit

Format Data:

• Dapat dikonfigurasi sebagai titik mengambang 32-bit IEEE atau bilangan bulat 16-bit

Opsi Filter:

• 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz

Waktu Pindai:

• Hingga 4 siklus akuisisi tergantung pada pengaturan filter

Akurasi:

• Kesalahan total biasanya < ±0,1% dari skala penuh

Isolasi:

• 250 VAC antara lapangan dan backplane

Diagnostik:

• Deteksi sirkuit terbuka untuk tegangan dan input 4–20 mA

• Alarm tinggi/rendah dan alarm laju perubahan

• Pelaporan kesalahan dan pembuatan interupsi

Persyaratan Daya:

• +5 VDC: maksimum 330 mA

• +3,3 VDC: maksimum 600 mA

• Dissipasi daya maksimum: 4,83 W

Rating Lingkungan:

• Suhu operasi: 0°C hingga 60°C (32°F hingga 140°F)

• Suhu penyimpanan: –40°C hingga +85°C

• Kelembaban: 5% hingga 95%, tidak mengembun

Pemasangan:

• Backplane Universal RX3i

Opsi Terminal Block:

• Gaya kotak: IC694TBB032

• Gaya penjepit pegas: IC694TBS032

• Versi diperpanjang tersedia untuk kabel terlindung
