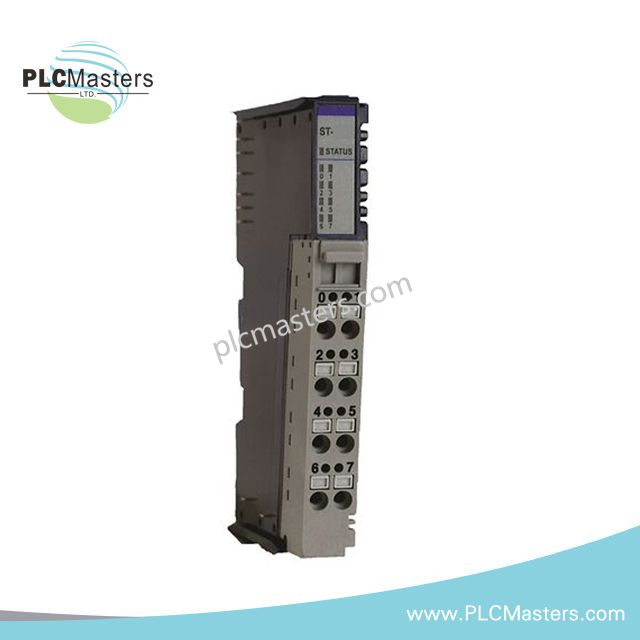

Modul Input Analog GE ST-3218

Deskripsi Produk

Modul GE ST-3218 adalah modul input analog 8-saluran berkinerja tinggi yang dirancang untuk sistem otomasi industri. Modul ini menangkap sinyal arus 4–20 mA dari pemancar dan sensor, mengubahnya menjadi nilai digital yang tepat untuk pemrosesan sistem kontrol yang andal. Selain itu, resolusi 12-bit-nya memastikan pengukuran akurat di berbagai kondisi operasional, sementara kecepatan pembaruan 4 ms per saluran memberikan pemantauan cepat secara waktu nyata.

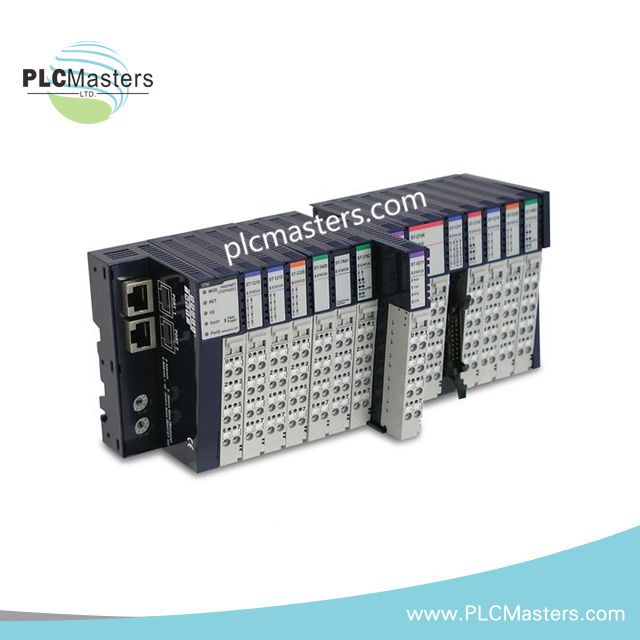

Modul ini terintegrasi dengan mulus ke dalam sistem RSTi Slice I/O, menawarkan kompatibilitas rel DIN dan dimensi kompak untuk pemasangan yang efisien ruang. Selain itu, LED hijau/merah memberikan indikasi status Fn-Bus yang jelas, mendukung diagnostik dan pemantauan sistem yang lebih mudah. Modul ST-3218 dioptimalkan untuk aplikasi yang memerlukan akuisisi data analog yang presisi, termasuk kontrol proses, manajemen energi, dan otomasi manufaktur.

Para insinyur mendapatkan manfaat dari konsumsi arus rendah sebesar 60 mA pada 5 VDC, menjadikannya hemat energi tanpa mengorbankan kinerja. Oleh karena itu, modul ini memastikan operasi konsisten di lingkungan industri yang kritis sambil mempertahankan keandalan sistem.

Fitur Utama

• 8 Input Analog: Mendukung sinyal arus 4–20 mA dari perangkat lapangan.

• Resolusi 12-Bit: Menjamin konversi digital sinyal analog yang akurat.

• Kecepatan Pembaruan Cepat: 4 milidetik per saluran untuk kontrol waktu nyata.

• Kompak dan Tahan Lama: 12 mm × 99 mm × 70 mm, berat 70 g, kompatibel rel DIN.

• Indikator Status: LED hijau/merah menampilkan status komunikasi Fn-Bus.

• Hemat Energi: Konsumsi arus 60 mA pada 5 VDC.

• Integrasi Mulus: Dirancang untuk sistem industri RSTi Slice I/O.

Spesifikasi Teknis

• Model: ST-3218

• Seri: GE Emerson RSTi Slice I/O

• Tipe: Modul Input Analog

• Jumlah Input: 8 saluran

• Tipe Sinyal Input: 4–20 mA

• Resolusi: 12-bit

• Kecepatan Konversi: 4 ms per saluran

• Format Data: integer 16-bit

• Tipe Input: Single-ended

• Impedansi Input: 120 Ohm

• Konsumsi Arus: 60 mA @ 5 VDC

• Dimensi Modul: 12 mm × 99 mm × 70 mm

• Berat: 0.1 kg

• Indikator Sistem: 1 LED hijau/merah untuk status Fn-Bus

• Pemasangan: Kompatibel rel DIN

Aplikasi Tipikal

• Pemantauan dan kontrol proses waktu nyata dalam sistem otomasi industri.

• Integrasi dengan sensor dan pemancar untuk sistem manajemen energi.

• Otomasi manufaktur yang memerlukan akuisisi sinyal analog yang presisi.

• Industri proses, termasuk kimia, minyak & gas, dan pembangkit listrik.

FAQ

Q1: Sinyal input apa yang didukung oleh ST-3218?
A1: Modul ini mendukung 8 saluran analog dengan sinyal arus 4–20 mA.

Q2: Apakah modul ini dapat dipasang pada rel DIN standar?
A2: Ya, modul ini kompatibel dengan rel DIN untuk pemasangan yang mudah.

Q3: Berapa resolusi ST-3218?
A3: Modul ini menyediakan resolusi 12-bit untuk konversi digital yang akurat.

Q4: Seberapa cepat konversi data?
A4: Setiap saluran diperbarui dalam 4 milidetik, memungkinkan pemantauan waktu nyata.

Q5: Apakah modul ini hemat energi?
A5: Ya, modul ini hanya mengonsumsi 60 mA pada 5 VDC, mengurangi daya sistem secara keseluruhan.
