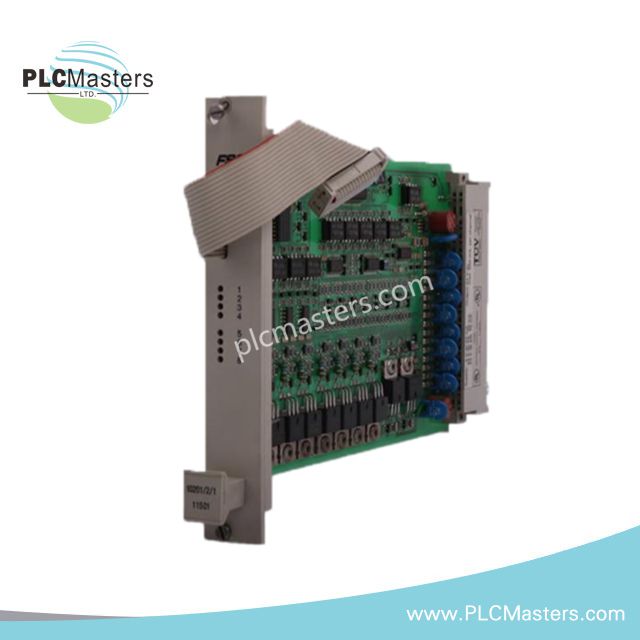

Honeywell 10208/2/1 Modul Output Relay

Honeywell 10208/2/1 Modul Output Relay

  • 15 Tersedia
  • Manufacturer: HONEYWELL

  • Product No.: 10208/2/1

  • Condition: Tersedia

  • Product Type: Modul Keluaran Relay

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

{"id":41884368142426,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"10208\/2\/1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Honeywell 10208\/2\/1 Modul Output Relay","public_title":null,"options":["Default Title"],"price":18200,"weight":1000,"compare_at_price":39000,"inventory_management":"shopify","barcode":"USA","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Deskripsi

Honeywell 10208/2/1 adalah modul output relai 10 kanal yang dirancang untuk sistem Honeywell Fail Safe Control (FSC). Modul ini menyediakan kontak relai bebas potensial untuk mengalihkan beban listrik eksternal, termasuk beban resistif seperti lampu dan beban induktif seperti solenoid. Modul ini memerlukan lebar rak 4 TE (4 HP) dan tinggi 3 HE (3U).

Fungsi Output dan Prinsip Kerja

10208/2/1 menyediakan sepuluh kanal output kontak relai yang independen. Setiap kanal menggunakan kontak bebas potensial untuk mengalihkan sirkuit eksternal, sehingga sistem FSC dapat mengendalikan perangkat lapangan tanpa menyalurkan daya operasinya secara langsung melalui kontak relai.

Output relai mendukung beban resistif dan induktif. Untuk beban induktif, seperti kumparan solenoid, diperlukan dioda penekan eksternal untuk membatasi transien pengalihan dan melindungi rangkaian kontak.

Output modul dikendalikan oleh watchdog sistem. Jika sistem mati dan watchdog dimatikan, relai menjadi tidak berenergi. Namun, output ini tidak diuji dan tidak boleh digunakan untuk aplikasi fail-safe.

Spesifikasi Teknis

Parameter Spesifikasi
Model 10208/2/1
Merek Honeywell
Jenis Produk Modul Output Relai
Sistem Fail Safe Control (FSC)
Jumlah Kanal Output 10
Spesifikasi Output Kontak relai bebas potensial
Arus Maksimum 2 A
Tegangan Kontak Maksimum 30 VAC / 36 VDC
Daya Maksimum yang Dialihkan 100 W / 1000 VA
Kebutuhan Ruang 4 TE, 3 HE (4 HP, 3U)
Kebutuhan Daya 5 VDC, 25 mA; 24 VDC, 120 mA
Versi Perangkat Lunak 3.00 atau lebih baru
Material Kontak Perak perak-kadmium oksida berlapis emas
Arus Input Watchdog 4 mA

Pemasangan dan Konfigurasi Rak

10208/2/1 memerlukan lebar rak 4 TE (4 HP) dan tinggi 3 HE (3U). Pengodean kunci raknya ditandai dengan lubang kode modul A9 dan C17, dengan pin besar yang sesuai, A9 dan C17, di sisi rak.

Modul ini mendukung konfigurasi I/O redundan maupun nonredundan, sebagaimana didokumentasikan dalam dokumentasi perangkat keras Honeywell FSC. Susunan koneksi I/O dan perangkat keras terminasi lapangan yang sesuai harus diperiksa berdasarkan konfigurasi sistem yang terpasang.

Pertanyaan yang Sering Diajukan

Q: Berapa banyak output relai yang disediakan Honeywell 10208/2/1?

A: Modul ini menyediakan 10 kanal output kontak relai bebas potensial yang independen untuk mengalihkan beban eksternal.

Q: Apakah 10208/2/1 dapat digunakan untuk aplikasi output fail-safe?

A: Tidak. Meskipun relai dikendalikan oleh watchdog sistem dan menjadi tidak berenergi saat watchdog dimatikan, output tidak diuji dan tidak cocok untuk aplikasi fail-safe.

Q: Tindakan pencegahan apa yang diperlukan saat menghubungkan beban induktif?

A: Dioda penekan eksternal harus dipasang saat mengalihkan beban induktif seperti solenoid. Beban yang terhubung juga harus tetap berada dalam batas tegangan dan arus kontak yang berlaku.
