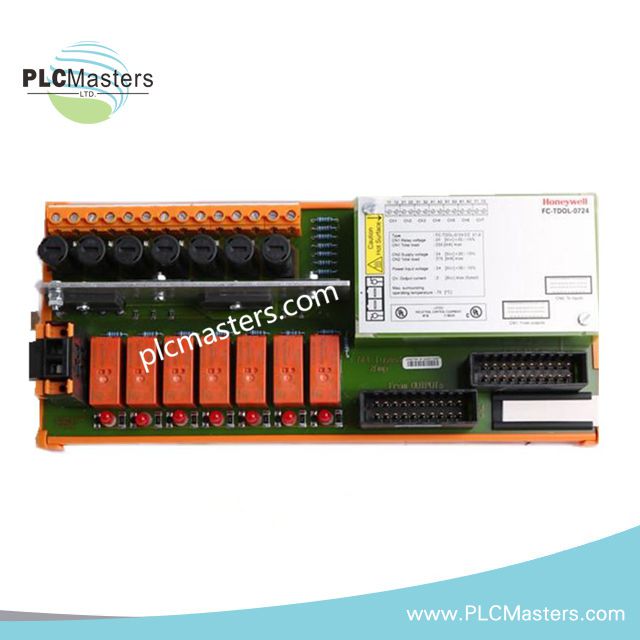

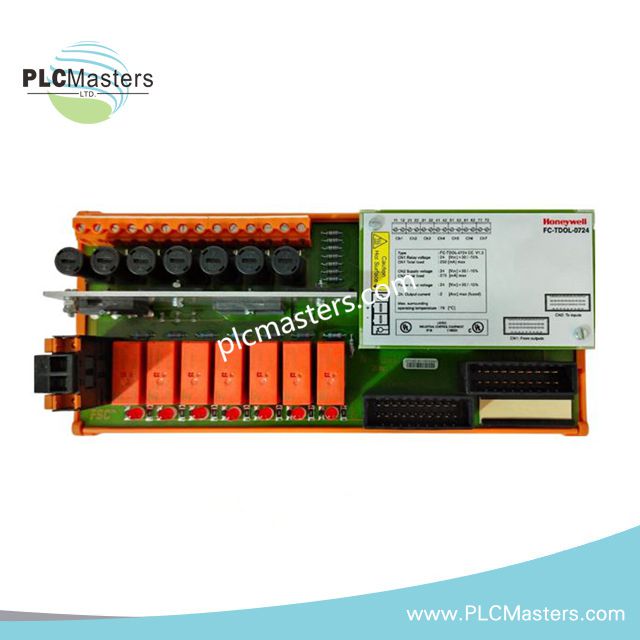

Unit Output Digital Termonitor Saluran Honeywell FC-TDOL-0724P

Honeywell FC-TDOL-0724P adalah rakitan terminasi lapangan yang dirancang untuk rangkaian keluaran digital 24 VDC dengan pemantauan saluran pada sistem Safety Manager. Produk ini menyediakan tujuh keluaran kontak relai bersekring untuk beban resistif atau induktif yang tidak terkait keselamatan. Pemantauan saluran khusus mendukung deteksi hubung singkat dan putusnya kabel, baik dalam keadaan berenergi maupun tidak berenergi, jika dikonfigurasi dengan modul I/O Safety Manager dan perangkat lunak aplikasi yang ditentukan.

1. Ikhtisar Fungsi

Antarmuka keluaran relai 24 VDC

Tujuh kanal kontak relai, masing-masing dengan sekring 2 A, menghubungkan sistem keluaran Safety Manager ke beban lapangan.

Diagnostik gangguan saluran

Rangkaian pemantauan individual mendeteksi hubung singkat dan putusnya kabel saat keluaran berenergi maupun tidak berenergi.

Pemasangan rel DIN dan kabel lapangan

Rakitan ini mendukung rel TS32 dan TS35 x 7.5, dengan tujuh pasang terminal sekrup lapangan dan konektor catu daya umum dua kutub berkunci.

2. Spesifikasi Teknis

3. Sekring dan Penurunan Arus

Setiap kanal keluaran menggunakan sekring 2 A sesuai spesifikasi. Kurva penurunan arus mengurangi arus yang dinyatakan dari 2 A pada 25 deg C menjadi 1.9 A pada 70 deg C.

Batas beban lapangan 50 W dan spesifikasi daya sakelar relai maksimum 150 W adalah nilai yang terpisah. Angka 150 W tidak boleh dianggap sebagai izin untuk melampaui batas beban lapangan yang ditentukan.

4. Konsumsi Catu Daya dan Pembacaan Balik

Angka-angka ini mengacu pada jalur catu daya dan konfigurasi yang berbeda. Arus total sistem harus ditentukan berdasarkan susunan I/O dan sambungan catu daya yang sebenarnya.

5. Detail Pemasangan dan Sambungan

Periksa penguncian konektor dan spesifikasi konduktor sebelum memasang kabel. Data sumber mencantumkan panjang kupasan konektor daya sebesar 8 mm, tetapi memberikan konversi imperial yang tidak konsisten; verifikasi dimensi persiapan yang diperlukan berdasarkan dokumentasi konektor terkait.

6. Konfigurasi Sistem

Fungsi pemantauan saluran bekerja dengan modul masukan dan keluaran digital Safety Manager standar. Konfigurasi yang didokumentasikan merujuk pada:

• SDO-0824: Modul keluaran digital terkait untuk jalur catu relai dan kanal 8 yang ditentukan.
• SDI-1624: Modul masukan digital yang digunakan untuk pemantauan pembacaan balik.
• Perangkat lunak aplikasi: Dimuat dari Safety Manager Function Library untuk konfigurasi I/O redundan atau nonredundan yang dipilih.

Rakitan ini ditujukan untuk susunan sistem yang didokumentasikan; pemantauan saluran saja tidak menetapkan tingkat integritas keselamatan untuk beban lapangan yang terhubung.

Pertanyaan Umum

T: Berapa banyak kanal keluaran yang disediakan FC-TDOL-0724P?

J: Produk ini menyediakan tujuh keluaran kontak relai bersekring, masing-masing berperingkat 2 A. Batas beban lapangan yang ditentukan adalah 50 W per keluaran.

T: Dapatkah produk ini mendeteksi gangguan kabel saat keluaran OFF?

J: Ya. Rangkaian pemantauan saluran khususnya mendukung deteksi hubung singkat dan putusnya kabel dalam keadaan berenergi maupun tidak berenergi jika digunakan dengan konfigurasi I/O Safety Manager dan perangkat lunak aplikasi yang diwajibkan.

T: Rel DIN mana yang didukung?

J: Rakitan ini mendukung rel TS32 dan TS35 x 7.5 DIN EN. Panjang rel yang ditentukan untuk digunakan adalah 241 mm.
