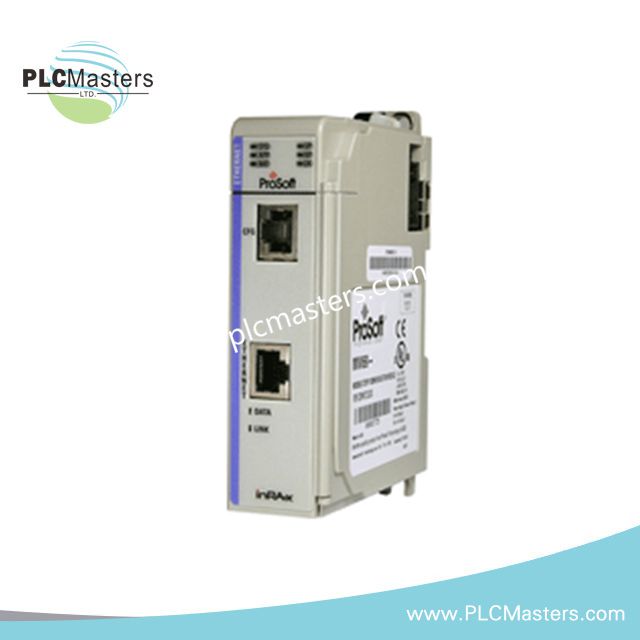

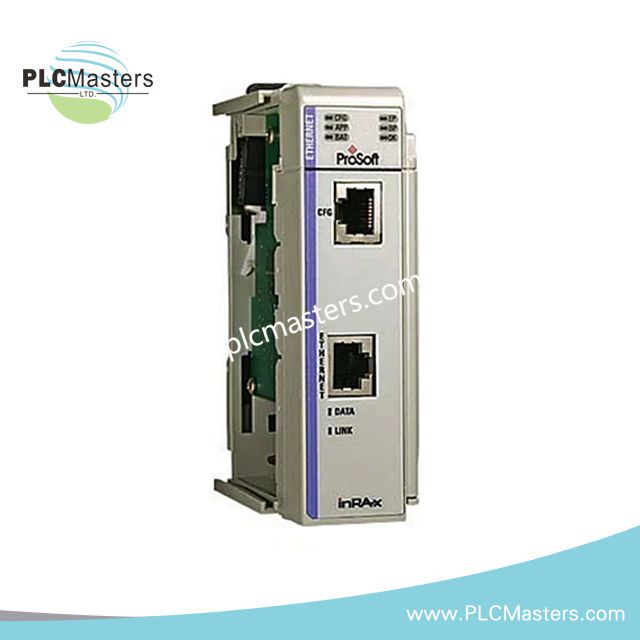

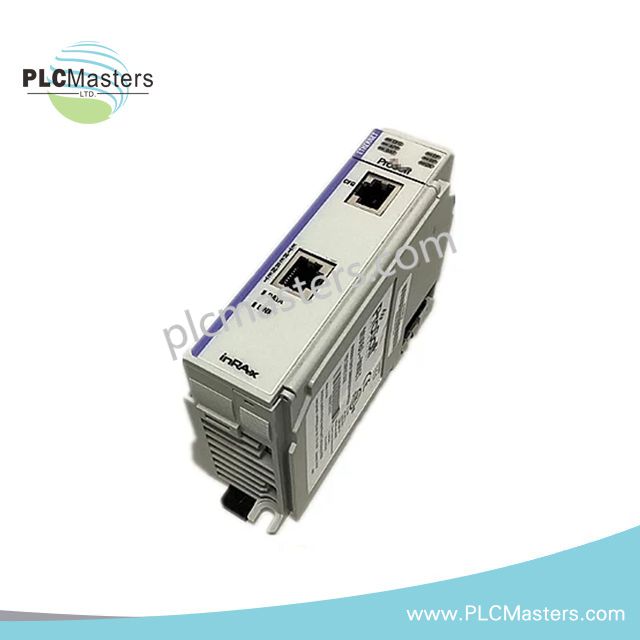

Modul Komunikasi ProSoft Technology MVI69-DNP
$123.00
$320.00
Deskripsi
Dikonfigurasi untuk komunikasi serial DNP 3.0 pada platform kontrol CompactLogix, ProSoft Technology MVI69-DNPPS (Modul Komunikasi MVI69-DNP) menyediakan eksekusi protokol langsung antara sistem backplane Rockwell Automation 1769 dan jaringan master atau slave DNP 3.0.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MVI69-DNP / MVI69-DNPPS |
| Merek | ProSoft Technology |
| Jenis Produk | Modul Komunikasi DNP 3.0 |
| Kompatibilitas Platform | Sistem Allen-Bradley CompactLogix 1769 dan MicroLogix 1500 |
| Asal | AS |
| Suhu Operasional | 0 derajat C hingga 60 derajat C |
| Konsumsi Daya | Beban arus backplane 800 mA @ 5 VDC |
| Protokol Komunikasi | DNP 3.0 (Distributed Network Protocol) |
| Antarmuka Serial | 2 x port RS-232 / RS-422 / RS-485 yang dapat dikonfigurasi |
| Rentang Baud Rate | 110 bps hingga 115,2 kbps |
| Mode Operasional | Mode Master atau Slave DNP 3.0 yang dapat dikonfigurasi |
| Pemrosesan Peristiwa | Pembuatan peristiwa Kelas 1, Kelas 2, dan Kelas 3 dengan sinkronisasi waktu |
| Integrasi Jaringan | Komunikasi dalam rak melalui backplane 1769 CompactLogix |
Konversi Protokol dan Integrasi Jaringan Industri
Modul MVI69-DNP melakukan pemrosesan protokol DNP 3.0 secara independen sambil bertukar data pengontrol melalui transfer data I/O CompactLogix. Modul ini mendukung peran komunikasi master dan slave, sehingga memungkinkan koneksi serial langsung dengan sistem SCADA, RTU, dan perangkat elektronik cerdas.
Selain itu, modul ini menyediakan antarmuka RS-232, RS-422, dan RS-485 yang dapat dikonfigurasi untuk adaptasi jaringan serial. Penanganan peristiwa DNP mencakup pelaporan peristiwa Kelas 1, Kelas 2, dan Kelas 3 dengan stempel waktu tersinkronisasi untuk data lapangan yang dipantau.
Arsitektur komunikasi ProSoft Technology mencakup konversi protokol tanpa memerlukan perangkat gateway eksternal. Modul ini berkomunikasi melalui backplane rak 1769 dan mempertahankan pertukaran data antara prosesor dan jaringan DNP eksternal.
Fitur Konversi Protokol dan Komunikasi Backplane
MVI69-DNP menggunakan komunikasi bus backplane CompactLogix untuk transfer data di sisi pengontrol. Firmware modul mengelola pembingkaian DNP 3.0, pemrosesan pesan, dan fungsi komunikasi serial secara independen dari eksekusi pemindaian pengontrol utama.
Antarmuka komunikasi mendukung pertukaran data deterministik antara platform PLC Rockwell Automation dan perangkat serial eksternal. Parameter konfigurasi menentukan operasi port, mode komunikasi, dan perilaku penanganan data DNP.
Modul ini mendukung kompatibilitas flash firmware untuk mempertahankan fungsi komunikasi dalam konfigurasi sistem CompactLogix yang didukung. Pemasangan memerlukan firmware modul dan persyaratan platform pengontrol yang sesuai sebelum commissioning sistem.
Pertanyaan yang Sering Diajukan
T: Apakah MVI69-DNP memerlukan konverter protokol eksternal untuk komunikasi DNP 3.0?
J: Tidak. Modul ini melakukan pemrosesan protokol DNP 3.0 secara internal dan terhubung langsung ke sistem I/O CompactLogix 1769 yang didukung.
T: Antarmuka listrik serial apa yang tersedia pada modul?
J: Modul ini menyediakan dua port serial yang dapat dikonfigurasi dan mendukung standar komunikasi RS-232, RS-422, dan RS-485.
T: Bagaimana modul bertukar data dengan prosesor CompactLogix?
J: Modul bertukar data melalui transfer I/O backplane 1769 standar sambil mengelola tugas komunikasi DNP secara independen.
Panduan Pemasangan Lapangan
Pasang modul MVI69-DNP ke dalam rak 1769 CompactLogix yang kompatibel dengan mengikuti persyaratan pemasangan slot dari produsen pengontrol.
Pastikan kapasitas catu daya backplane mendukung kebutuhan arus modul sebelum menyalakan sistem. Hubungkan kabel komunikasi serial sesuai konfigurasi antarmuka RS-232, RS-422, atau RS-485 yang dipilih.
Gunakan kabel komunikasi berpelindung untuk jaringan serial dan akhiri pelindung kabel sesuai praktik pembumian di lokasi. Pisahkan kabel komunikasi dari konduktor daya bertegangan tinggi dan sirkuit pensaklaran arus tinggi untuk mengurangi interferensi listrik.
Pastikan konfigurasi port, pengaturan baud rate, dan parameter pengalamatan DNP sebelum menghubungkan perangkat lapangan. Lakukan pengujian komunikasi antara prosesor PLC, modul, dan perangkat DNP eksternal sebelum sistem dioperasikan.
