Modul Konverter Serat Schneider 140NRP31200

Ikhtisar

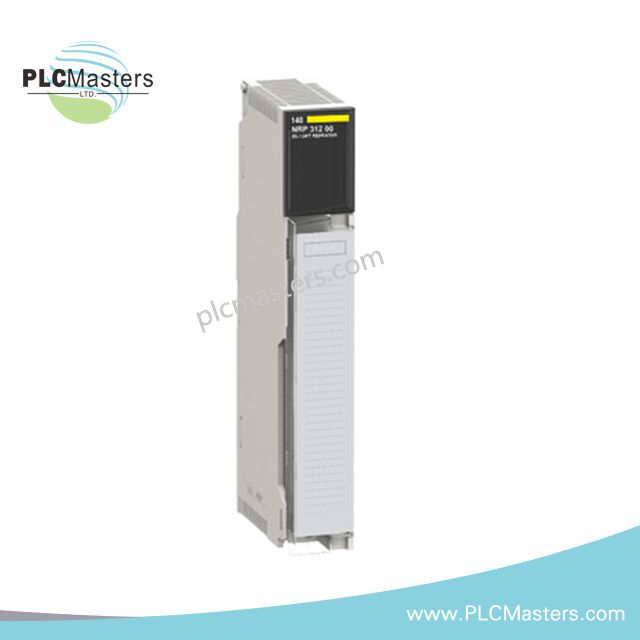

140NRP31200 adalah konverter Ethernet serat optik dari Modicon Quantum seri oleh Schneider Electric. Ini menghubungkan Quantum PLC ke stasiun I/O jarak jauh menggunakan serat multi-mode. Dengan dukungan untuk cincin redundan dan topologi rantai daisy, memastikan komunikasi berkecepatan tinggi dan tahan kesalahan. Port serat ganda LC dan port Ethernet ganda RJ45 menawarkan integrasi fleksibel ke dalam jaringan industri yang kompleks.

Spesifikasi Teknis – Schneider 140NRP31200

Jenis Produk: Konverter Serat Ethernet
Nomor Model: 140NRP31200

Serat & Transmisi

• Jenis Serat: Multi-mode

• Panjang Gelombang: 1310 nm

• Jarak Transmisi:

• Hingga 2000 m (serat 50/125 µm, -23.5 hingga -14 dBm)

• Hingga 3000 m (serat 62.5/125 µm, -20 hingga -14 dBm)

Port

• 2 × Port Serat Optik LC

• 2 × Port Ethernet RJ45 (10/100 Mbps)

Kebutuhan Daya

• Sumber Daya: 5 VDC melalui backplane Quantum

• Kebutuhan Arus Bus: 1000 mA

• Disipasi Daya: 5 W

• Arus Masuk: 1 A pada 5 VDC

Kinerja Optik

• Sensitivitas Penerima: -30 dBm

• Ambang Diam Terdeteksi: -45 dBm

• Waktu Naik/Turun: 3 ns

Indikator LED

• RDY – Status modul

• ERR – Kesalahan internal

• STS1 / STS2 – Status tautan saluran

• FX1 ACT / FX2 ACT – Aktivitas saluran serat

Mechanical & Lingkungan

• Bahan: Polikarbonat (PC)

• Dimensi: 40.34 × 250 × 103.85 mm (L × T × D)

• Berat: 0.554 kg

• Suhu Operasi: 0°C hingga +60°C

• Suhu Penyimpanan: -40°C hingga +85°C

• Kelembaban: 0–95% RH, tidak mengembun

• Batas Ketinggian: Hingga 2000 m
